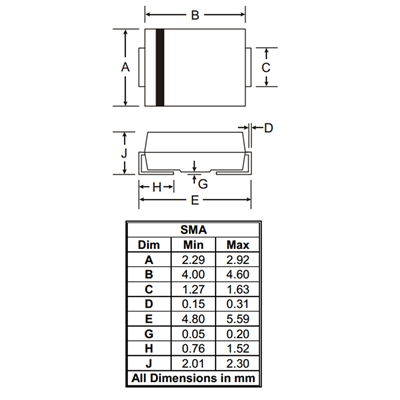

ES1J پکیج DO-214AC

ES1J
یک دیود یکسوکننده فوق‌سریع (Ultra Fast Recovery Rectifier) با جریان ۱ آمپر و ولتاژ ۶۰۰ ولت است که در پکیج سطح‌نشین SMD ارائه می‌شود. این قطعه با وجود برند غیرمعروف (Non-Brand)، مشخصات فنی بسیار خوبی داشته و برای کاربردهای یکسوسازی با فرکانس بالا در مدارهای فشرده طراحی شده است.

🧩 مشخصات کلی:

• نوع: دیود یکسوکننده فوق‌سریع (Ultra Fast Recovery Rectifier)

💡 کاربردهای اصلی:

• منابع تغذیه سوئیچینگ فشرده (SMPS): یکسوسازی در بخش خروجی با فرکانس بالا

• مبدل‌های DC-DC با فرکانس بالا: در توپولوژی‌های فلای‌بک، بوست و باک

• مدارهای اصلاح ضریب توان (PFC): در مراحل بوست با فرکانس بالا (خروجی ۴۰۰ ولت)

• اینورترهای کوچک و درایورهای موتور: به عنوان دیود هرزگرد با سرعت بالا

• شارژرهای باتری سریع: با جریان ۱ آمپر

• تجهیزات مخابراتی و صنعتی: با نیاز به راندمان بالا و ابعاد کوچک

• بالاست‌های الکترونیکی: برای لامپ‌های LED و فلورسنت

• محافظت در برابر ولتاژ معکوس: در مدارهای DC با فرکانس بالا

✅ مزایا:

• سرعت بازیابی فوق‌العاده بالا (۳۵ns): کاهش چشمگیر تلفات سوئیچینگ در فرکانس‌های بسیار بالا (تا چند صد کیلوهرتز)

• ولتاژ معکوس ۶۰۰ ولت: مناسب برای یکسوسازی مستقیم شبکه برق شهری (۲۲۰ ولت AC) و کاربردهای PFC

• پکیج SMD استاندارد DO-214AC (SMA): نصب خودکار، اشغال فضای کم روی برد و مناسب برای تولید انبوه

• محدوده دمایی وسیع: عملکرد از ۵۵- تا ۱۵۰+ درجه سانتی‌گراد

🎯 جمع‌بندی:
ES1J یک دیود یکسوکننده فوق‌سریع با جریان ۱ آمپر و ولتاژ ۶۰۰ ولت در پکیج SMD است که با وجود برند غیرمعروف، عملکرد فنی عالی ارائه می‌دهد. زمان بازیابی ۳۵ نانوثانیه آن را برای کاربردهای فرکانس بالا (تا چند صد کیلوهرتز) مناسب می‌سازد و ترکیب جریان ۱ آمپر و ولتاژ ۶۰۰ ولت در پکیج فشرده SMA، آن را به گزینه‌ای ایده‌آل برای طراحی‌های مدرن با محدودیت فضا تبدیل کرده است. این قطعه در منابع تغذیه سوئیچینگ فشرده، مبدل‌های DC-DC و مدارهای PFC کاربرد گسترده‌ای دارد. افت ولتاژ ۱.۷ ولت در جریان ۱ آمپر برای یک دیود فوق‌سریع با این سرعت کاملاً عادی و قابل قبول است. ES1J به دلیل سرعت بالا، ولتاژ مناسب و ابعاد کوچک، یکی از گزینه‌های محبوب در طراحی منابع تغذیه مدرن، تجهیزات صنعتی و مصرفی به شمار می‌رود.
