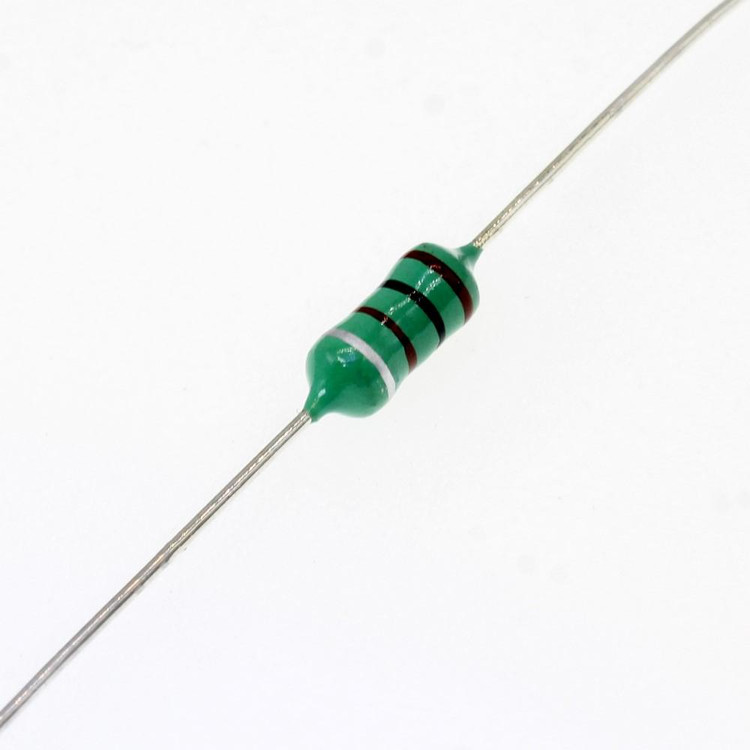

سلف مقاومتی 100 میکرو هانری 1/2 وات

INDUCTOR 100 µH 1/2W AXIAL

یک القاگر ثابت (سلف) از نوع سیم‌پیچ با محافظ (Shielded) در پکیج محوری (Axial) با ریت توان 1/2 وات. این قطعه با طراحی حفاظت‌شده، میدان مغناطیسی ناشی از سیم‌پیچ را به حداقل می‌رساند و آن را برای کاربردهای حساس فرکانس رادیویی (RF) ایده‌آل می‌سازد. القاگر 100 میکروهانری با جریان نامی 275 میلی‌آمپر، یک المان تخصصی با اندوکتانس بالا برای فیلترینگ، تطبیق امپدانس و بلوکه کردن سیگنال‌های ناخواسته در مدارات RF به شمار می‌رود.

🧩 مشخصات کلی:

• نوع: القاگر ثابت (سلف) سیم‌پیچ‌شده محوری با محافظ

• ساختار: حفاظت‌شده (Shielded)

• کاربرد اصلی: مدارات فرکانس رادیویی (RF)

💡 کاربردهای اصلی:

• مدارات فرکانس رادیویی (RF Circuits): به عنوان قطعه‌ای حیاتی در فیلترهای پایین‌گذر، بالاگذر و میان‌گذر برای فرکانس‌های پایین‌تر از محدوده HF (تا چند مگاهرتز).

• تطبیق امپدانس (Impedance Matching): در مراحل تقویت‌کننده‌ها، آنتن‌ها و مدارات کوپلر RF برای حداکثر انتقال توان.

• چوک RF (RF Choke): ایزوله کردن سیگنال‌های RF از خطوط تغذیه DC یا سیگنال‌های کنترل در فرستنده‌ها، گیرنده‌ها و مدارات نوسان‌ساز (Oscillators).

• فیلترهای نویز EMI/RFI: کاهش تداخل الکترومغناطیسی در خطوط ورودی/خروجی تجهیزات حساس.

• ذخیره‌سازی انرژی در مدارات RF: در مبدل‌های DC-DC سوئیچینگ با فرکانس نسبتاً پایین.

• کاربردهای تخصصی: مدارات ارتباطی، سیستم‌های رادیویی دستی، تجهیزات اندازه‌گیری RF و فیلترهای صوتی با کیفیت بالا.

✅ مزایا:

• اندوکتانس بالا (100µH): مناسب برای کاربردهای فیلترینگ و چوک در فرکانس‌های پایین و میانی که به مقدار القایی قابل توجهی نیاز است.

• طراحی حفاظت‌شده (Shielded): به‌طور قابل توجهی کوپلینگ مغناطیسی ناخواسته (نویز) به اجزای مجاور را کاهش می‌دهد و برای چیدمان‌های فشرده‌ی بردهای مدار حیاتی است.

• ضریب کیفیت (Q) مناسب (حداقل 30): تضمین می‌کند که تلفات در فرکانس کاری اصلی آن (زیر 4.8 مگاهرتز) کم و کارایی مدار بالا باشد.

• فرکانس تشدید خودی (SRF) معین (4.8MHz): محدوده کاری مفید و قابل پیش‌بینی قطعه را مشخص می‌کند و به طراح اجازه می‌دهد تا از عملکرد خازنی ناخواسته در فرکانس‌های بالاتر اجتناب کند.

• دمای عملیاتی گسترده (⁠-⁠40°C تا +125°C⁠): عملکرد قابل اطمینان در شرایط محیطی متنوع از جمله درون محفظه‌های الکترونیکی که ممکن است گرم شوند.

• ساختار محوری مستحکم: برای نصب دستی، نمونه‌سازی و کاربردهایی که نیاز به اتصال فیزیکی قوی دارند مناسب است.

🎯 جمع‌بندی:
این القاگر محوری 100 میکروهانری با توان 1/2 وات و طراحی حفاظت‌شده از برند Coil Master، یک قطعه تخصصی و دقیق برای دنیای فرکانس رادیویی (RF) است. این قطعه با ترکیب اندوکتانس بالا، محافظت مغناطیسی مؤثر و مشخصات فرکانسی بهینه‌شده (Q حداقل 30 و SRF معادل 4.8 مگاهرتز)، راه‌حلی ایده‌آل برای چالش‌های فیلترینگ، تطبیق امپدانس و ایزولاسیون در مدارات RF فراهم می‌کند. طراحی محوری آن، قابلیت اطمینان مکانیکی و سهولت استفاده در نمونه‌های اولیه و تعمیرات را تضمین می‌نماید. این القاگر برای مهندسان RF و طراحانی که به دنبال یک سلف با عملکرد پایدار و قابل پیش‌بینی در محدوده فرکانسی HF و پایین‌تر، با حداقل انتشار نویز مغناطیسی هستند، انتخابی حرفه‌ای و ضروری محسوب می‌شود.
