ترانزیستور IKW50N60T

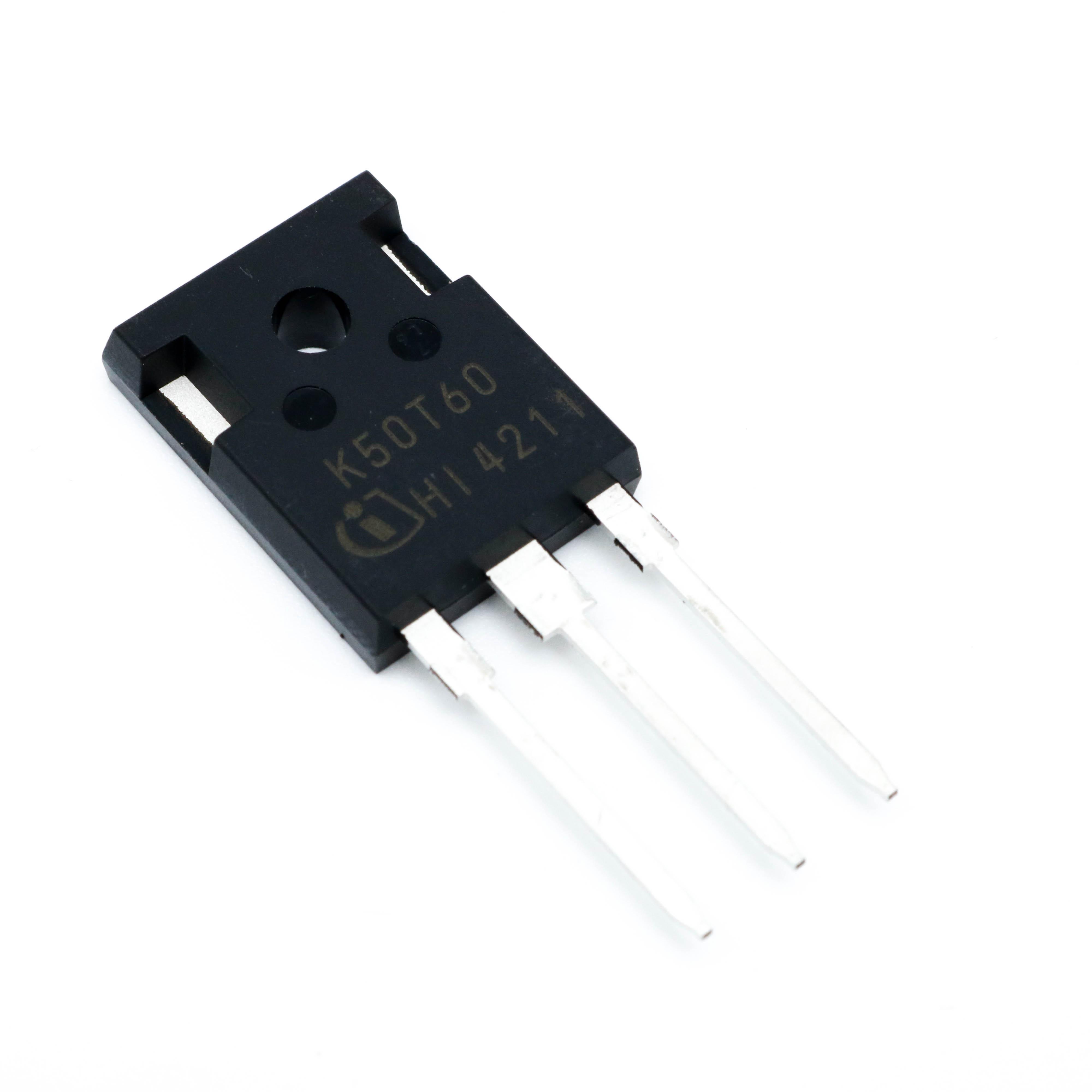

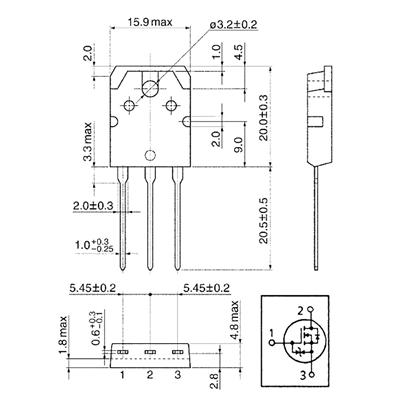

IKW50N60T یک ترانزیستور دوقطبی با گیت ایزوله (IGBT) پیشرفته از خانواده TRENCHSTOP™ شرکت Infineon Technologies است که با فناوری Trench و Fieldstop طراحی شده و همراه با یک دیود ضد موازی (anti-parallel diode) سریع و نرم EmCon ارائه می‌شود. این قطعه الکترونیکی قدرتمند، با ولتاژ شکست کلکتور-امیتر 600 ولت و جریان کلکتور حداکثر 50 آمپر (در دمای 100 درجه سانتی‌گراد)، برای کاربردهای صنعتی و الکترونیکی که نیاز به راندمان بالا، تلفات کم و قابلیت تحمل شرایط سخت دارند، ایده‌آل است. با شماره قطعه کامل IKW50N60T، این IGBT در پکیج استاندارد TO-247 عرضه می‌شود که نصب آسان و خنک‌سازی موثر را فراهم می‌کند.

این محصول بخشی از سری LOW LOSS DuoPack است که تمرکز آن بر کاهش تلفات انرژی، افزایش عمر مفید و بهبود عملکرد در فرکانس‌های بالا است. با توجه به حداکثر دمای اتصال 175 درجه سانتی‌گراد و زمان تحمل اتصال کوتاه 5 میکروثانیه، IKW50N60T گزینه‌ای مطمئن برای سیستم‌هایی است که در محیط‌های پرتنش عمل می‌کنند. شرکت Infineon، به عنوان یکی از leaders جهانی در نیمه‌هادی‌ها، این قطعه را با استانداردهای RoHS-compliant و بدون سرب (Pb-free) تولید کرده تا با الزامات زیست‌محیطی مدرن همخوانی داشته باشد.

ویژگی‌های کلیدی

IKW50N60T با ترکیب فناوری‌های نوین، عملکردی برتر ارائه می‌دهد. در ادامه به برخی از مشخصات فنی اصلی آن اشاره می‌شود:

• ولتاژ و جریان: ولتاژ کلکتور-امیتر (V_CE) حداکثر 600 ولت، جریان کلکتور (I_C) 50 آمپر (در TC=100°C)، و جریان پیک کلکتور تا 80 آمپر.
• تلفات پایین: ولتاژ اشباع کلکتور-امیتر (V_CE(sat)) تنها 1.5 ولت (معمولی)، که منجر به کاهش تلفات حرارتی و افزایش راندمان می‌شود.
• دیود ضد موازی: دیود EmCon با بازیابی نرم و سریع، که EMI (نویز الکترومغناطیسی) را کاهش می‌دهد و سوئیچینگ نرم‌تری فراهم می‌کند.
• شارژ گیت پایین: کاهش نیاز به درایورهای پیچیده و بهبود سرعت سوئیچینگ.
• ضریب دمایی مثبت در V_CE(sat): پایداری حرارتی بالا و جلوگیری از تمرکز جریان.
• تحمل اتصال کوتاه: 5 میکروثانیه، مناسب برای کاربردهای ایمنی‌محور.
• حداکثر توان تلفاتی: 333 وات (در TC=25°C)، با مقاومت حرارتی پایین برای خنک‌سازی بهتر.

این ویژگی‌ها IKW50N60T را به یک انتخاب اقتصادی و کارآمد برای طراحان مدار تبدیل کرده است.

کاربردها

IKW50N60T در صنایع مختلفی که نیاز به کنترل قدرت بالا دارند، کاربرد دارد. برخی از موارد اصلی عبارتند از:

• مبدل‌های فرکانسی (Frequency Converters): برای کنترل موتورهای الکتریکی در صنایع اتوماسیون و خودروسازی.
• منابع تغذیه بدون وقفه (UPS): تضمین پایداری برق در سیستم‌های حساس مانند دیتاسنترها و تجهیزات پزشکی.
• اینورترهای خورشیدی و انرژی‌های تجدیدپذیر: برای تبدیل DC به AC با راندمان بالا.
• سیستم‌های جوشکاری و برش پلاسما: جایی که سوئیچینگ سریع و تحمل جریان بالا ضروری است.
• درایوهای موتور AC/DC: در لوازم خانگی، پمپ‌ها و فن‌ها برای کاهش مصرف انرژی.

با توجه به طراحی robust، این IGBT در محیط‌های صنعتی با دمای بالا و ارتعاشات شدید عملکردی可靠 ارائه می‌دهد.

مزایا نسبت به رقبا

در مقایسه با IGBTهای نسل قبلی، IKW50N60T با تلفات 20-30% کمتر، EMI پایین‌تر و عمر طولانی‌تر (به لطف دیود پیشرفته)، برتری دارد. این قطعه نه تنها هزینه‌های عملیاتی را کاهش می‌دهد، بلکه با کاهش نیاز به heatsinkهای بزرگ، طراحی سیستم را ساده‌تر می‌کند. علاوه بر این، سازگاری با استانداردهای جهانی مانند UL و IEC، آن را برای صادرات و کاربردهای بین‌المللی مناسب می‌سازد.

سؤالات متداول (FAQ)

1. IKW50N60T چیست و چگونه کار می‌کند؟
   IKW50N60T یک IGBT با دیود ضد موازی است که برای سوئیچینگ قدرت بالا طراحی شده. آن با ترکیب ویژگی‌های ترانزیستورهای MOSFET (سوئیچینگ سریع) و BJT (جریان بالا)، در مدارهای قدرت عمل می‌کند و جریان را با اعمال ولتاژ به گیت کنترل می‌نماید. برای جزئیات فنی، به datasheet رسمی Infineon مراجعه کنید.
2. کاربردهای اصلی IKW50N60T چیست؟
   این قطعه عمدتاً در مبدل‌های فرکانسی، UPS، اینورترهای خورشیدی و درایوهای موتور استفاده می‌شود. با تحمل دمای بالا و تلفات کم، برای سیستم‌هایی که نیاز به راندمان انرژی دارند، ایده‌آل است.
3. چگونه می‌توان IKW50N60T را در مدار پیاده‌سازی کرد؟
   برای پیاده‌سازی، از درایور گیت مناسب (مانند ICهای Infineon) استفاده کنید، heatsink مناسب نصب نمایید و ولتاژ گیت را بین ±20 ولت نگه دارید. همیشه از حفاظت در برابر اتصال کوتاه استفاده کنید و datasheet را برای پارامترهای دقیق بررسی نمایید.

برای خرید IKW50N60T با کیفیت اصلی و قیمت رقابتی، پیشنهاد می‌کنم به سایت E366.ir مراجعه کنید. این فروشگاه معتبر، محصولات الکترونیکی Infineon را با گارانتی و ارسال سریع عرضه می‌کند.
