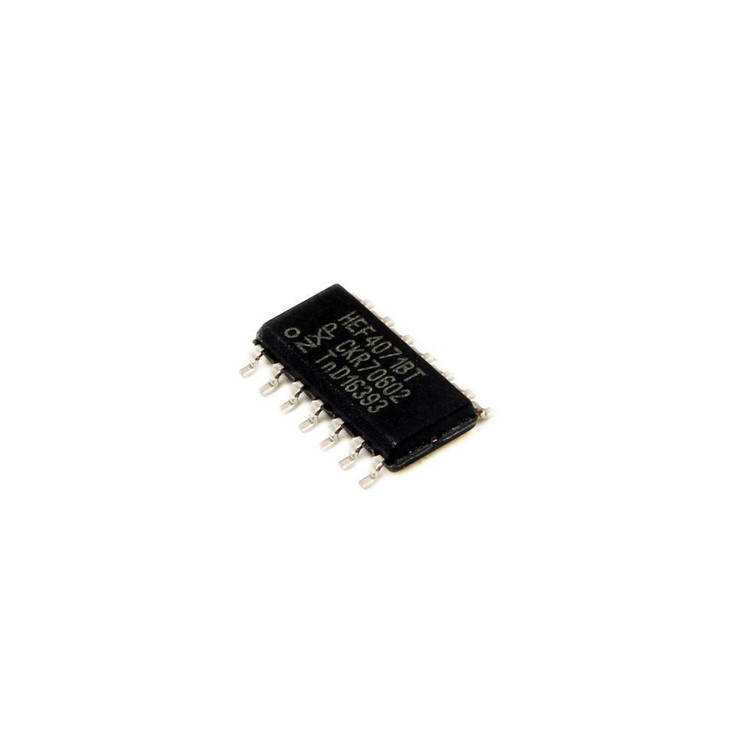

HEF4071BT یک مدار مجتمع (IC) پیشرفته از خانواده CMOS است که توسط شرکت Nexperia تولید می‌شود. این آی‌سی شامل چهار گیت OR دو ورودی مستقل است و برای کاربردهای دیجیتال با تمرکز بر مصرف توان پایین، ایمنی بالا در برابر نویز و عملکرد پایدار طراحی شده است. با استفاده از فناوری CMOS، HEF4071BT گزینه‌ای ایده‌آل برای طراحان مدارهای الکترونیکی است که به دنبال کارایی بالا در محیط‌های صنعتی و مصرفی هستند. این محصول با بسته‌بندی SO14 (SOT108-1) عرضه می‌شود که فضای کمی اشغال می‌کند و امکان ادغام آسان در بردهای مدار چاپی (PCB) را فراهم می‌آورد.

ویژگی‌های کلیدی

HEF4071BT با ویژگی‌های فنی برتر خود، استانداردهای JEDEC را رعایت می‌کند و عملکردی قابل اعتماد ارائه می‌دهد. برخی از مهم‌ترین ویژگی‌ها عبارتند از:

• عملکرد استاتیک کامل: بدون نیاز به کلاک خارجی، مناسب برای مدارهای ایستا.
• رتبه‌بندی ولتاژ پارامتریک: پشتیبانی از 5V، 10V و 15V، با محدوده کاری کلی از 3V تا 15V.
• مصرف توان پایین CMOS: ایده‌آل برای دستگاه‌های باتری‌دار و سیستم‌های کم‌مصرف.
• ایمنی بالا در برابر نویز: خروجی‌های بافرشده برای کاهش حساسیت به تغییرات خروجی.
• حفاظت الکترواستاتیک: مقاومت در برابر ESD بیش از 2000V (HBM) و 1000V (CDM).
• محدوده دمایی گسترده: عملکرد تضمینی از -40°C تا +85°C، و تا +125°C در شرایط خاص.
• حفاظت ورودی/خروجی: دیودهای Clamp برای جلوگیری از آسیب در ولتاژهای بیش از حد.

این ویژگی‌ها HEF4071BT را به یک انتخاب حرفه‌ای برای پروژه‌های الکترونیکی تبدیل کرده است.

کاربردها

HEF4071BT در طیف وسیعی از کاربردهای دیجیتال مورد استفاده قرار می‌گیرد، از جمله:

• مدارهای منطقی دیجیتال: برای ترکیب سیگنال‌ها در سیستم‌های کنترل و پردازش داده.
• سیستم‌های کنترل صنعتی: مانند PLCها و کنترلرهای خودکار.
• پردازش سیگنال: در دستگاه‌های صوتی، تصویری و سنسورها.
• دستگاه‌های مصرفی: مانند لوازم خانگی هوشمند، اسباب‌بازی‌های الکترونیکی و گجت‌های پوشیدنی.
• پروژه‌های آموزشی و تحقیقاتی: برای آزمایش‌های لاجیک گیت در دانشگاه‌ها و آزمایشگاه‌ها.

با توجه به انعطاف‌پذیری ولتاژ و مصرف پایین، این آی‌سی در پروژه‌هایی که نیاز به کارایی انرژی بالا دارند، برتری دارد.

مشخصات فنی

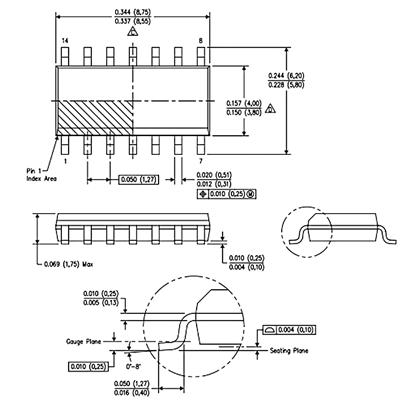

• پیکربندی پین‌ها (بسته SO14):
  • پین‌های ورودی: 1A (1)، 1B (2)، 2A (5)، 2B (6)، 3A (8)، 3B (9)، 4A (12)، 4B (13)
  • پین‌های خروجی: 1Y (3)، 2Y (4)، 3Y (10)، 4Y (11)
  • V_SS (زمین): پین 7
  • V_DD (تغذیه): پین 14
• جدول عملکرد (برای هر گیت):

  ورودی A	ورودی B	خروجی Y
  LOW	LOW	LOW
  LOW	HIGH	HIGH
  HIGH	LOW	HIGH
  HIGH	HIGH	HIGH

• مقادیر محدودکننده: حداکثر ولتاژ تغذیه 18V، جریان ورودی/خروجی ±10mA، توان مصرفی کلی 500mW.

این مشخصات بر اساس استانداردهای صنعتی تضمین شده و برای طراحی مدارهای دقیق ضروری هستند.

سؤالات متداول (FAQ)

1. HEF4071BT چیست و چه کاربردی دارد؟
   HEF4071BT یک آی‌سی CMOS شامل چهار گیت OR دو ورودی است که برای انجام عملیات منطقی OR در مدارهای دیجیتال استفاده می‌شود. این محصول برای کاربردهایی مانند پردازش سیگنال، کنترل سیستم‌ها و مدارهای کم‌مصرف ایده‌آل است و خروجی‌های بافرشده آن ایمنی بالایی در برابر نویز فراهم می‌کند.
2. محدوده ولتاژ کاری HEF4071BT چقدر است؟
   این آی‌سی از ولتاژ تغذیه 3V تا 15V پشتیبانی می‌کند، با رتبه‌بندی‌های خاص در 5V، 10V و 15V. این انعطاف‌پذیری اجازه می‌دهد تا در سیستم‌های مختلف از باتری تا صنعتی استفاده شود، بدون نیاز به تنظیمات پیچیده.
3. آیا HEF4071BT با استانداردهای ایمنی سازگار است؟
   بله، این محصول با استاندارد JEDEC JESD 13-B سازگار است و حفاظت ESD بالایی (بیش از 2000V HBM) دارد. همچنین، ورودی‌ها و خروجی‌ها با دیودهای Clamp محافظت شده‌اند تا از آسیب در برابر ولتاژهای بیش از حد جلوگیری شود.
