رگولاتور HT7533-3 پکیج SOT-89

رگولاتور ولتاژ HT7533-3-SOT89 از شرکت Holtek Semiconductor یک رگولاتور ولتاژ خطی (LDO) با عملکرد بالا و مصرف انرژی پایین است که برای کاربردهای الکترونیکی متنوع طراحی شده است. این قطعه با ارائه ولتاژ خروجی ثابت 3.3 ولت و جریان خروجی تا 100 میلی‌آمپر، انتخابی ایده‌آل برای تغذیه مدارهای حساس مانند میکروکنترلرها، سنسورها و دستگاه‌های قابل حمل است. بسته‌بندی SOT-89 این رگولاتور، امکان استفاده در طراحی‌های فشرده را فراهم کرده و با ویژگی‌های حفاظتی پیشرفته، عملکردی ایمن و قابل اطمینان ارائه می‌دهد.

ویژگی‌های کلیدی

• ولتاژ خروجی ثابت: ارائه ولتاژ پایدار 3.3 ولت با دقت بالا (±2%) برای تغذیه دقیق مدارها.

• افت ولتاژ پایین (Low Dropout): عملکرد پایدار حتی با اختلاف کم بین ولتاژ ورودی و خروجی (حدود 100 میلی‌ولت در 100 میلی‌آمپر).

• جریان خروجی: تا 100 میلی‌آمپر، مناسب برای کاربردهای کم‌مصرف.

• محدوده ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی 4.5 تا 30 ولت، که انعطاف‌پذیری بالایی در طراحی فراهم می‌کند.

• مصرف توان پایین: فناوری CMOS با جریان بی‌باری (Quiescent Current) بسیار پایین (حدود 4 میکروآمپر).

• حفاظت‌های داخلی:

  • حفاظت در برابر اضافه‌جریان: جلوگیری از آسیب به مدار در شرایط اتصال کوتاه.

  • حفاظت حرارتی (Thermal Shutdown): خاموش شدن خودکار در دماهای بالا برای جلوگیری از آسیب.

• بسته‌بندی SOT-89: طراحی فشرده با سه پین، مناسب برای نصب سطحی (SMD) و صرفه‌جویی در فضای برد.

• نویز پایین و PSRR بالا: ارائه خروجی پایدار با نویز کم و نسبت رد منبع تغذیه (PSRR) بالا، مناسب برای محیط‌های پرنویز.

کاربردها

رگولاتور HT7533-3-SOT89 به دلیل ویژگی‌های برجسته‌اش در پروژه‌های مختلف الکترونیکی کاربرد دارد:

• منبع تغذیه میکروکنترلرها: تأمین ولتاژ پایدار برای میکروکنترلرهای 3.3 ولتی مانند سری‌های AVR، PIC، ESP32 و STM32.

• دستگاه‌های قابل حمل: مناسب برای گجت‌های باتری‌محور مانند سنسورهای بی‌سیم، دستگاه‌های IoT و ابزارهای پوشیدنی.

• سیستم‌های دیجیتال و آنالوگ: ایده‌آل برای مدارهایی که نیاز به ولتاژ ثابت و نویز کم دارند.

• پروژه‌های DIY و پروتوتایپ‌سازی: انتخابی محبوب برای پروژه‌های دانشجویی و توسعه محصولات الکترونیکی.

مزایای رقابتی

• راندمان بالا: مصرف انرژی پایین، مناسب برای کاربردهای حساس به توان.

• قابلیت اطمینان بالا: ویژگی‌های حفاظتی پیشرفته، طول عمر و ایمنی مدار را تضمین می‌کند.

• طراحی ساده: نیاز به حداقل قطعات خارجی، فرآیند طراحی و پیاده‌سازی را آسان می‌کند.

• قیمت اقتصادی: ارائه عملکرد حرفه‌ای با هزینه مناسب، ایده‌آل برای تولید انبوه و پروژه‌های اقتصادی.

مشخصات فنی

مشخصه	مقدار
ولتاژ خروجی	3.3 ولت (±2%)
جریان خروجی حداکثر	100 میلی‌آمپر
ولتاژ ورودی	4.5 تا 30 ولت
افت ولتاژ (Dropout)	~100 میلی‌ولت (در 100 میلی‌آمپر)
جریان بی‌باری	~4 میکروآمپر

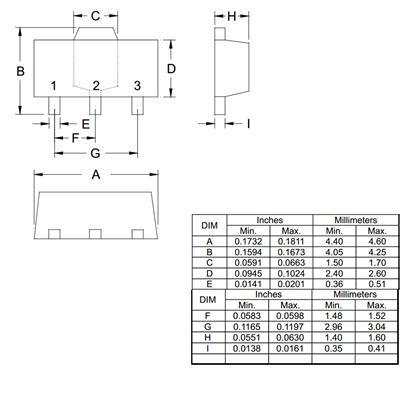

بسته‌بندی	SOT-89 (3 پین)
دمای کاری	-40 تا +85 درجه سانتی‌گراد
حفاظت‌ها	اضافه‌جریان، حرارتی

سوالات متداول (FAQ)

1. رگولاتور HT7533-3-SOT89 برای چه نوع پروژه‌هایی مناسب است؟
   این رگولاتور برای پروژه‌های کم‌مصرف با نیاز به ولتاژ ثابت 3.3 ولت، مانند تغذیه میکروکنترلرها، سنسورها و دستگاه‌های IoT، ایده‌آل است. بسته‌بندی SOT-89 آن برای طراحی‌های فشرده مناسب است.

2. آیا HT7533-3-SOT89 نیاز به قطعات خارجی اضافی دارد؟
   این رگولاتور به حداقل قطعات خارجی نیاز دارد (معمولاً خازن‌های ورودی و خروجی برای پایداری)، که طراحی را ساده و هزینه‌ها را کاهش می‌دهد.

3. تفاوت HT7533-3-SOT89 با سایر رگولاتورهای LDO چیست؟
   HT7533-3-SOT89 با مصرف توان بسیار پایین، افت ولتاژ کم و حفاظت‌های پیشرفته، عملکردی متعادل بین کارایی و هزینه ارائه می‌دهد، که آن را برای کاربردهای حساس به توان متمایز می‌کند.
