توضیحات

نام قطعه:رگولاتور HT7533-3 (SOT-89)
نام کارخانه‌ای: HT7533-3 (SOT-89)
جریان خروجی 100 میلی آمپر
دقت 60 میلی ولت
منفی یا مثبت Positive قطب
نوع خروجی Fixed
ولتاژ خروجی 3.366 ولت
ولتاژ رهایی 55 میلی ولت
ولتاژ خروجی 3.234 ولت
بیشترین ولتاژ ورودی 24 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
برند: Holtek Semiconductor
پکیج: SOT-89
بسته‌بندی: Tape & Reel
عنوان گروه: LDO Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 3.3 ولت100میلی آمپر Low Power Low Dropout Voltage Regulators , Positive , Fixed , Output Voltage : 3.3V , Output Current : 100mA , input Voltage : 24V
Output Current 100 mA
Tolerance 60 mv
Polarity Positive Type
Output Type Fixed
Output Voltage (Max) 3.366 V
Dropout Voltage 55 mV
Output Voltage (Min) 3.234 V
Input Voltage MAX 24 V
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand Holtek Semiconductor
Package SOT-89

نقد و بررسی

رگولاتور ولتاژ HT7533-3-SOT89 از شرکت Holtek Semiconductor یک رگولاتور ولتاژ خطی (LDO) با عملکرد بالا و مصرف انرژی پایین است که برای کاربردهای الکترونیکی متنوع طراحی شده است. این قطعه با ارائه ولتاژ خروجی ثابت 3.3 ولت و جریان خروجی تا 100 میلی‌آمپر، انتخابی ایده‌آل برای تغذیه مدارهای حساس مانند میکروکنترلرها، سنسورها و دستگاه‌های قابل حمل است. بسته‌بندی SOT-89 این رگولاتور، امکان استفاده در طراحی‌های فشرده را فراهم کرده و با ویژگی‌های حفاظتی پیشرفته، عملکردی ایمن و قابل اطمینان ارائه می‌دهد.

ویژگی‌های کلیدی

ولتاژ خروجی ثابت: ارائه ولتاژ پایدار 3.3 ولت با دقت بالا (±2%) برای تغذیه دقیق مدارها.
افت ولتاژ پایین (Low Dropout): عملکرد پایدار حتی با اختلاف کم بین ولتاژ ورودی و خروجی (حدود 100 میلی‌ولت در 100 میلی‌آمپر).
جریان خروجی: تا 100 میلی‌آمپر، مناسب برای کاربردهای کم‌مصرف.
محدوده ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی 4.5 تا 30 ولت، که انعطاف‌پذیری بالایی در طراحی فراهم می‌کند.
مصرف توان پایین: فناوری CMOS با جریان بی‌باری (Quiescent Current) بسیار پایین (حدود 4 میکروآمپر).
حفاظت‌های داخلی:
- حفاظت در برابر اضافه‌جریان: جلوگیری از آسیب به مدار در شرایط اتصال کوتاه.
- حفاظت حرارتی (Thermal Shutdown): خاموش شدن خودکار در دماهای بالا برای جلوگیری از آسیب.

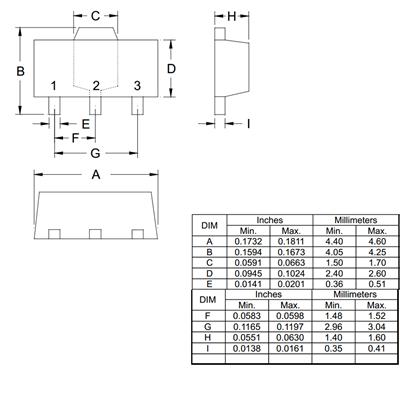

بسته‌بندی SOT-89: طراحی فشرده با سه پین، مناسب برای نصب سطحی (SMD) و صرفه‌جویی در فضای برد.
نویز پایین و PSRR بالا: ارائه خروجی پایدار با نویز کم و نسبت رد منبع تغذیه (PSRR) بالا، مناسب برای محیط‌های پرنویز.

کاربردها

رگولاتور HT7533-3-SOT89 به دلیل ویژگی‌های برجسته‌اش در پروژه‌های مختلف الکترونیکی کاربرد دارد:

منبع تغذیه میکروکنترلرها: تأمین ولتاژ پایدار برای میکروکنترلرهای 3.3 ولتی مانند سری‌های AVR، PIC، ESP32 و STM32.
دستگاه‌های قابل حمل: مناسب برای گجت‌های باتری‌محور مانند سنسورهای بی‌سیم، دستگاه‌های IoT و ابزارهای پوشیدنی.
سیستم‌های دیجیتال و آنالوگ: ایده‌آل برای مدارهایی که نیاز به ولتاژ ثابت و نویز کم دارند.
پروژه‌های DIY و پروتوتایپ‌سازی: انتخابی محبوب برای پروژه‌های دانشجویی و توسعه محصولات الکترونیکی.

مزایای رقابتی

راندمان بالا: مصرف انرژی پایین، مناسب برای کاربردهای حساس به توان.
قابلیت اطمینان بالا: ویژگی‌های حفاظتی پیشرفته، طول عمر و ایمنی مدار را تضمین می‌کند.
طراحی ساده: نیاز به حداقل قطعات خارجی، فرآیند طراحی و پیاده‌سازی را آسان می‌کند.
قیمت اقتصادی: ارائه عملکرد حرفه‌ای با هزینه مناسب، ایده‌آل برای تولید انبوه و پروژه‌های اقتصادی.

مشخصات فنی

مشخصه	مقدار
ولتاژ خروجی	3.3 ولت (±2%)
جریان خروجی حداکثر	100 میلی‌آمپر
ولتاژ ورودی	4.5 تا 30 ولت
افت ولتاژ (Dropout)	~100 میلی‌ولت (در 100 میلی‌آمپر)
جریان بی‌باری	~4 میکروآمپر
بسته‌بندی	SOT-89 (3 پین)
دمای کاری	-40 تا +85 درجه سانتی‌گراد
حفاظت‌ها	اضافه‌جریان، حرارتی

سوالات متداول (FAQ)

رگولاتور HT7533-3-SOT89 برای چه نوع پروژه‌هایی مناسب است؟
این رگولاتور برای پروژه‌های کم‌مصرف با نیاز به ولتاژ ثابت 3.3 ولت، مانند تغذیه میکروکنترلرها، سنسورها و دستگاه‌های IoT، ایده‌آل است. بسته‌بندی SOT-89 آن برای طراحی‌های فشرده مناسب است.
آیا HT7533-3-SOT89 نیاز به قطعات خارجی اضافی دارد؟
این رگولاتور به حداقل قطعات خارجی نیاز دارد (معمولاً خازن‌های ورودی و خروجی برای پایداری)، که طراحی را ساده و هزینه‌ها را کاهش می‌دهد.
تفاوت HT7533-3-SOT89 با سایر رگولاتورهای LDO چیست؟
HT7533-3-SOT89 با مصرف توان بسیار پایین، افت ولتاژ کم و حفاظت‌های پیشرفته، عملکردی متعادل بین کارایی و هزینه ارائه می‌دهد، که آن را برای کاربردهای حساس به توان متمایز می‌کند.
