سلف مقاومتی 1 میلی هانری 1/4 وات

INDUCTOR 1 mH 1/4W AXIAL

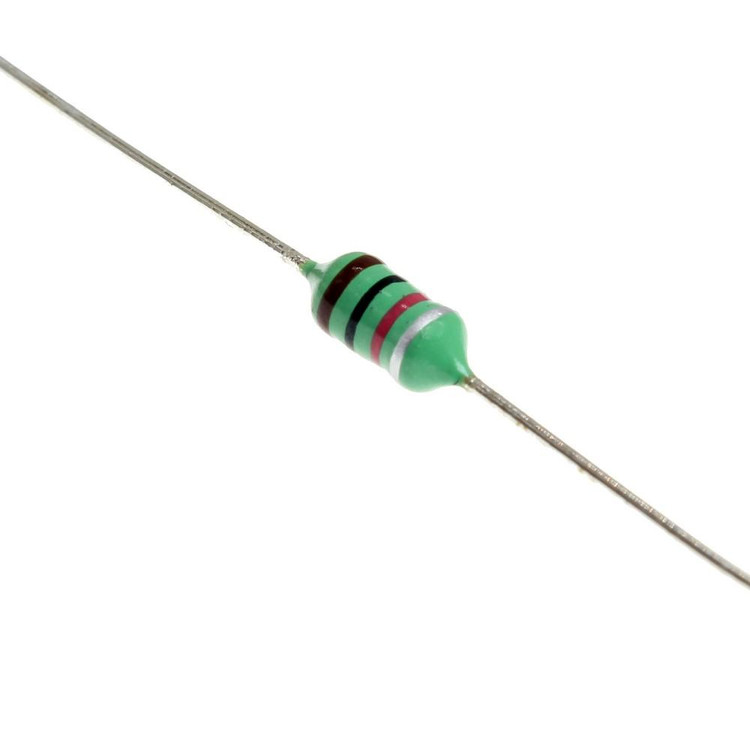

یک القاگر ثابت (سلف) از نوع سیم‌پیچ با اندوکتانس بالا در پکیج محوری و ریت توان 1/4 وات. این قطعه با ساختار غیرحفاظت‌شده (Unshielded) و طول 62.5 میلی‌متر، برای کاربردهای تخصصی فیلترینگ فرکانس پایین و صوتی طراحی شده است. القاگر 1 میلی‌هانری با جریان نامی 60 میلی‌آمپر، یک المان حیاتی برای حذف نویز و ریپل در مدارات منبع تغذیه و بلوکه کردن سیگنال‌های فرکانس بالا در مسیرهای صوتی به شمار می‌رود.

🧩 مشخصات کلی:

• نوع: القاگر ثابت (سلف) سیم‌پیچ‌شده محوری

• ساختار: غیرحفاظت‌شده (Unshielded)

💡 کاربردهای اصلی:

• فیلتر ورودی منبع تغذیه (Power Supply Input Filter): به عنوان چوک خط (Line Choke) برای سرکوب نویز مشترک (Common Mode Noise) و دیفرانسیل، جلوگیری از ورود نویزهای سوئیچینگ به شبکه برق و کاهش هارمونیک‌ها.

• چوک صوتی (Audio Choke): در مدارات تقویت‌کننده صوتی لامپی یا ترانزیستوری قدیمی برای مسدود کردن فرکانس‌های رادیویی (RF) از ورود به مراحل صوتی، بدون تضعیف سیگنال صوتی اصلی.

• فیلترهای پایین‌گذر فرکانس بسیار پایین (VLF): در مداراتی که نیاز به حذف مؤثر فرکانس‌های بالاتر از چند ده کیلوهرتز وجود دارد.

• مدارات تشدید (Resonant Circuits): برای فرکانس‌های تشدید پایین (در محدوده کیلوهرتز).

• فیلترهای ایزولاسیون در منابع تغذیه سوئیچینگ: جهت جداکردن نویز مدار دیجیتال از بخش آنالوگ.

• کاربردهای صنعتی و vintage: در طراحی‌های بازسازی یا شبیه‌سازی مدارات قدیمی که از سلف‌های محوری با مقادیر بالا استفاده می‌کردند.

✅ مزایا:

• اندوکتانس بسیار بالا (1mH): ارائه امپدانس قابل توجه در برابر فرکانس‌های پایین و متوسط، برای فیلترینگ عمیق و مؤثر نویز.

• ضریب کیفیت (Q) برجسته (حداقل 60): نشان‌دهنده طراحی سیم‌پیچ با تلفات بسیار پایین و کارایی عالی در فرکانس کاری بهینه خود است.

• فرکانس تشدید خودی (SRF) مشخص (1.2MHz): مرز واضحی برای عملکرد سلفی خالص قطعه تعیین می‌کند و به طراح اجازه می‌دهد از عملکرد ناخواسته خازنی در فرکانس‌های بالاتر اجتناب کند.

• تخصص‌یافته برای کاربردهای حساس: طراحی شده با تمرکز بر عملکرد بهینه در دو حوزه کلیدی فیلتر ورودی تغذیه و چوک صوتی.

• ساختار محوری مستحکم و استاندارد: قابلیت اطمینان مکانیکی بالا و سهولت نصب در کاربردهای صنعتی و نمونه‌سازی.

• رنج دمایی قابل قبول (⁠-⁠40°C تا +105°C⁠): پایداری در شرایط عملیاتی معمول داخل محفظه دستگاه‌ها.

🎯 جمع‌بندی:
این القاگر محوری 1 میلی‌هانری با توان 1/4 وات از برند Coil Master، یک قطعه تخصصی و عملکرد-بالا برای کاربردهای فیلترینگ عمیق فرکانس پایین و صوتی است. این قطعه با اندوکتانس بسیار بالا و ضریب کیفیت ممتاز (Q=60)، ابزاری ایده‌آل برای سرکوب مؤثر نویزهای منبع تغذیه و ایزوله کردن مدارات حساس صوتی از تداخل‌های فرکانس بالا فراهم می‌کند. طراحی محوری و مشخصات الکتریکی دقیق آن (مانند SRF معادل 1.2MHz)، این القاگر را به انتخابی کلاسیک و مطمئن برای طراحانی تبدیل می‌کند که به دنبال کارایی بالا، پایداری و قابلیت اطمینان در کاربردهای آنالوگ، صوتی و فیلترهای توان هستند.
