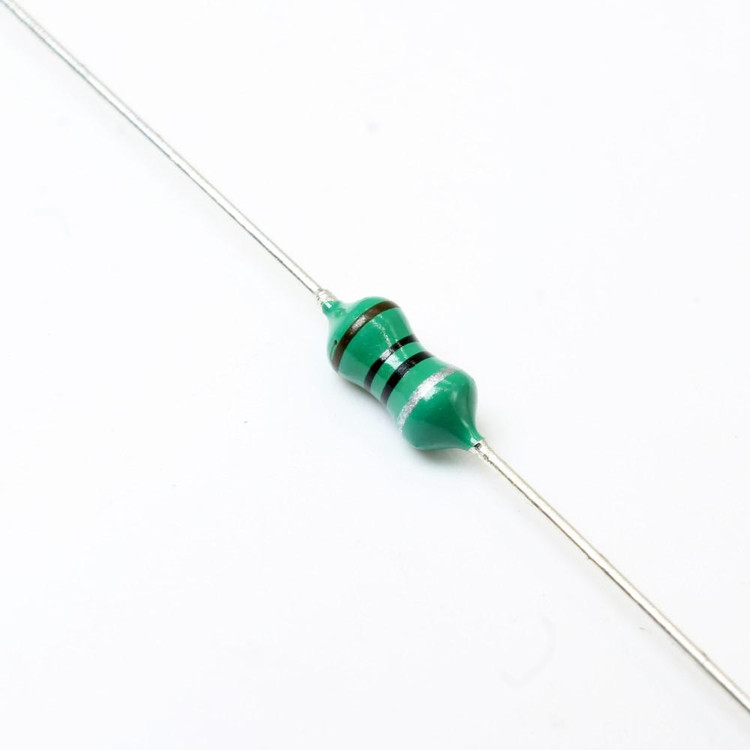

سلف مقاومتی 10 میکرو هانری 1/4 وات

INDUCTOR 10 µH 1/4W AXIAL

یک القاگر ثابت (سلف) از نوع سیم‌پیچ با اندوکتانس متوسط در پکیج محوری و ریت توان 1/4 وات. این قطعه با ساختار غیرحفاظت‌شده (Unshielded) و طراحی کارآمد، یک المان همه‌کاره و متعادل برای کاربردهای دوگانه فیلترینگ توان و فرکانس رادیویی (RF) محسوب می‌شود. القاگر 10 میکروهانری با جریان نامی 370 میلی‌آمپر و ضریب کیفیت برجسته، نقطه بهینه‌ای بین عملکرد فرکانس بالا و قابلیت تحمل جریان ارائه می‌دهد.

🧩 مشخصات کلی:

• نوع: القاگر ثابت (سلف) سیم‌پیچ‌شده محوری

• ساختار: غیرحفاظت‌شده (Unshielded)

💡 کاربردهای اصلی:

• فیلترهای خروجی منابع تغذیه سوئیچینگ: کاهش ریپل فرکانس بالا در مبدل‌های DC-DC.

• چوک‌های RF (RF Chokes): مسدود کردن سیگنال‌های فرکانس رادیویی ناخواسته در خطوط تغذیه مدارات آنالوگ و دیجیتال.

• فیلترهای EMI در خطوط توان: کاهش نویز هدایت‌شده در ورودی و خروجی منابع تغذیه.

• مدارات تطبیق امپدانس در فرکانس‌های HF: برای کاربردهای مخابراتی و رادیویی تا محدوده چند مگاهرتز.

• ذخیره‌سازی انرژی در مبدل‌های بوست/باک: برای کاربردهای با جریان متوسط و فرکانس سوئیچینگ متوسط.

✅ مزایا:

• تعادل ایده‌آل برای کاربردهای دوگانه: مقدار 10µH به همراه جریان 370mA و SRF نسبتاً بالا (22MHz)، آن را هم برای فیلترینگ توان و هم برای کاربردهای RF مناسب می‌سازد.

• ضریب کیفیت (Q) بسیار بالا (حداقل 50): نشان‌دهنده تلفات بسیار پایین و کارایی عالی در فرکانس کاری خود است که برای فیلترها و چوک‌های انتخابی حیاتی است.

• مقاومت DC متوسط (750mΩ): تعادل خوبی بین دستیابی به اندوکتانس و محدود کردن تلفات اهمی برقرار می‌کند.

• فرکانس تشدید خودی (SRF) مشخص (22MHz): محدوده کاری مفید و قابل پیش‌بینی قطعه را به وضوح تعریف می‌کند.

• رنج دمای عملیاتی گسترده (⁠-⁠40°C تا +125°C⁠): عملکرد قابل اطمینان در محیط‌های مختلف.

• طراحی محوری مستحکم و استاندارد: برای نمونه‌سازی، تعمیرات و تولید با حجم متوسط ایده‌آل است.

🎯 جمع‌بندی:
این القاگر محوری 10 میکروهانری با توان 1/4 وات از برند Coil Master، یک قطعه چندمنظوره و با کارایی بالا است که پل ایده‌آلی بین دنیای فیلترینگ توان و فرکانس رادیویی ایجاد می‌کند. این قطعه با ترکیب اندوکتانس کلیدی 10µH، جریان قابل قبول 370mA و مشخصات فرکانسی برجسته (Q حداقل 50 و SRF معادل 22MHz)، راه‌حلی بهینه و انعطاف‌پذیر برای طیف وسیعی از چالش‌های طراحی ارائه می‌دهد. ضریب کیفیت عالی آن تضمین‌کننده حداقل تلفات در فیلترها و چوک‌ها است. این القاگر برای مهندسانی که به دنبال یک سلف همه‌کاره، قابل اعتماد و با عملکرد اثبات‌شده برای کاربردهای عمومی فیلتر توان، کنترل EMI و چوک RF هستند، انتخابی منطقی و حرفه‌ای محسوب می‌شود.
