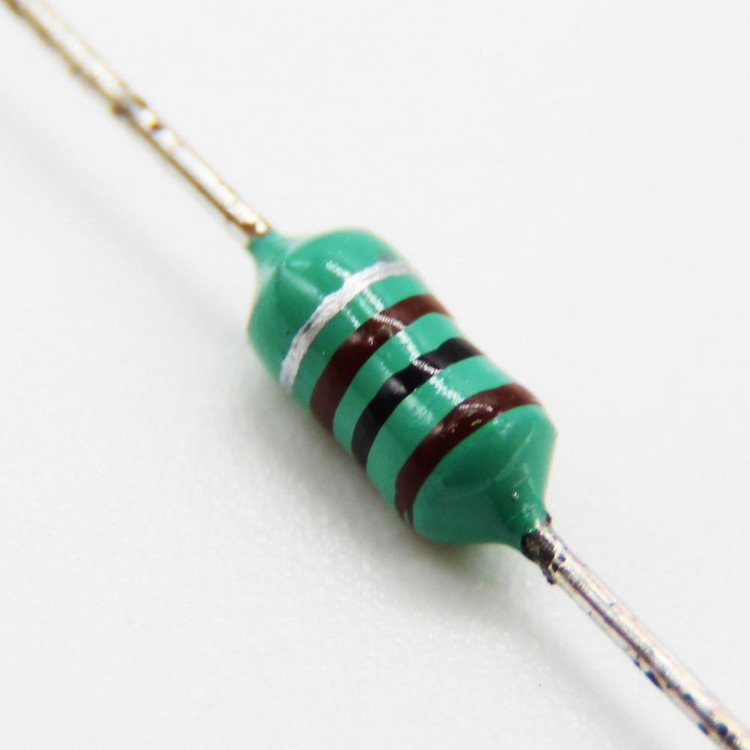

سلف مقاومتی 100 میکرو هانری 1/4 وات

INDUCTOR 100 µH 1/4W AXIAL

یک القاگر ثابت (سلف) از نوع سیم‌پیچ با محافظ (Shielded) در پکیج محوری و ریت توان 1/4 وات. این قطعه با طراحی حفاظت‌شده، انتشار میدان مغناطیسی را به حداقل می‌رساند و آن را برای کاربردهای حساس در فیلترهای توان و مدارات فرکانس رادیویی (RF) ایده‌آل می‌سازد. القاگر 100 میکروهانری با جریان نامی 165 میلی‌آمپر و ضریب کیفیت بالا، یک المان دقیق و مؤثر برای فیلترینگ عمیق نویز و ایزولاسیون سیگنال به شمار می‌رود.

🧩 مشخصات کلی:

• نوع: القاگر ثابت (سلف) سیم‌پیچ‌شده محوری

• ساختار: حفاظت‌شده (Shielded)

💡 کاربردهای اصلی:

• فیلترهای نویز منابع تغذیه (Power Supply Filter): حذف مؤثر ریپل و نویز سوئیچینگ در خروجی مبدل‌های DC-DC و منابع تغذیه خطی.

• چوک‌های RF (RF Chokes): ایزوله کردن بلوک‌های فرکانس رادیویی از یکدیگر و جلوگیری از نشت سیگنال‌های RF به خطوط تغذیه در فرستنده‌ها و گیرنده‌ها.

• فیلترهای EMI/EMC: کاهش تداخل الکترومغناطیسی هدایت‌شده در تجهیزات صنعتی و مخابراتی.

• مدارات تطبیق امپدانس در فرکانس‌های متوسط (MF): در محدوده کاری تا چند مگاهرتز.

• فیلترهای ورودی/خروجی در سیستم‌های صوتی حرفه‌ای: برای حذف نویز فرکانس بالا.

• ذخیره‌سازی انرژی در مدارات با فرکانس سوئیچینگ پایین.

✅ مزایا:

• طراحی حفاظت‌شده (Shielded): کاهش قابل توجه کوپلینگ مغناطیسی ناخواسته، که برای چیدمان فشرده بردهای مدار و جلوگیری از تداخل با اجزای حساس مجاور ضروری است.

• ضریب کیفیت (Q) بالا (حداقل 50): تضمین تلفات کم و کارایی عالی در فرکانس‌های کاری، امری حیاتی برای فیلترها و چوک‌های انتخابی.

• اندوکتانس بالا همراه با مشخصات فرکانسی مناسب: مقدار 100µH همراه با فرکانس تشدید خودی 5.5MHz، آن را برای فیلترینگ عمیق نویزهای فرکانس پایین و متوسط ایده‌آل می‌کند.

• مقاومت DC کنترل‌شده (4.2Ω): با توجه به اندوکتانس بالا و سایز کوچک، این مقاومت در حد معقولی نگه داشته شده است.

• فرم فاکتور محوری استاندارد و مستحکم: امکان نصب آسان و اتصال مکانیکی قابل اعتماد را فراهم می‌کند.

• رنج دمای عملیاتی وسیع: عملکرد پایدار در شرایط محیطی متنوع.

🎯 جمع‌بندی:
این القاگر محوری 100 میکروهانری با توان 1/4 وات و ساختار حفاظت‌شده از برند Coil Master، یک قطعه پیشرفته و مؤثر برای کاربردهای دوگانه فیلتر توان و ایزولاسیون RF است. نقطه قوت اصلی این قطعه ترکیب محافظت مغناطیسی و ضریب کیفیت بالا است که آن را به انتخابی ایده‌آل برای طراحی‌های حساس به نویز و دارای تراکم بالا تبدیل می‌کند. این القاگر برای مهندسانی که به دنبال یک سلف قابل اعتماد، با حداقل انتشار میدان مغناطیسی و کارایی فرکانسی بهینه برای حذف نویز در منابع تغذیه و مدارات فرکانس رادیویی هستند، گزینه‌ای ایده‌آل و حرفه‌ای محسوب می‌شود.
