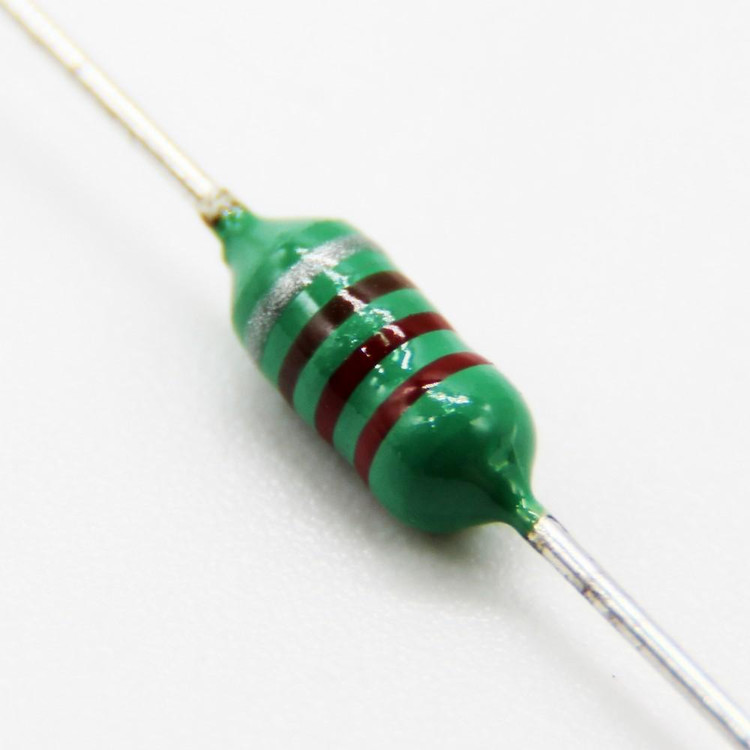

سلف مقاومتی 220 میکرو هانری 1/4 وات

INDUCTOR 220 µH 1/4W AXIAL

یک القاگر ثابت (سلف) از نوع سیم‌پیچ با اندوکتانس بالا در پکیج محوری و ریت توان 1/4 وات. این قطعه با ساختار غیرحفاظت‌شده (Unshielded)، به‌طور تخصصی برای فیلترینگ سیگنال‌های کم‌توان و حساس در فرکانس‌های پایین تا متوسط طراحی شده است. القاگر 220 میکروهانری با جریان نامی محدود 130 میلی‌آمپر و ضریب کیفیت بسیار بالا (Q≥60)، یک المان ایده‌آل برای کاربردهایی است که دقت، پایداری و حداقل نویز اولویت اصلی هستند.

🧩 مشخصات کلی:

• نوع: القاگر ثابت (سلف) سیم‌پیچ‌شده محوری

• ساختار: غیرحفاظت‌شده (Unshielded)

💡 کاربردهای اصلی:

• فیلترهای پایین‌گذر در مدارات سیگنال حساس: در پیش‌تقویت‌کننده‌های صوتی، سنسورها و مدارات اندازه‌گیری دقیق برای حذف نویز فرکانس بالا.

• فیلترهای بخش صوتی (Audio Band Filters): در اکوالایزرها، کراس‌اورها و سیستم‌های Hi-Fi برای شکل‌دهی به پاسخ فرکانسی در محدوده صوتی.

• چوک‌های ایزولاسیون در سیگنال‌های آنالوگ: جلوگیری از کوپلینگ نویز بین مراحل مختلف در دستگاه‌های آزمایشگاهی و پزشکی.

• مدارات تشدید فرکانس پایین: در نوسان‌سازها (Oscillators) و مدارات تیونر برای فرکانس‌های در محدوده کیلوهرتز.

• فیلترهای ورودی در ADCها (مبدل‌های آنالوگ به دیجیتال): آنتی‌الیاسینگ (Anti-aliasing) برای سیگنال‌های کم‌سرعت اما با وضوح بالا.

• کاربردهای ارتباطی کم‌توان: فیلتر کردن سیگنال‌های مدوله‌شده در فرکانس‌های متوسط.

✅ مزایا:

• ضریب کیفیت (Q) استثنائی (حداقل 60): نشان‌دهنده کمترین تلفات ممکن در کلاس خود است که برای حفظ یکپارچگی و دقت سیگنال‌های ضعیف کاملاً حیاتی می‌باشد.

• اندوکتانس بالا (220µH) برای فیلترینگ مؤثر: ایجاد امپدانس القایی بسیار قابل توجه در برابر نویزهای فرکانس پایین و متوسط، بدون نیاز به جریان کشی بالا.

• فرکانس تشدید خودی (SRF) مناسب (4MHz): مرز شفافی برای عملکرد مفید قطعه تعیین می‌کند و تضمین می‌نماید که در محدوده فرکانس‌های پایین‌تر (صوتی و زیرصوتی) رفتار ایده‌آلی دارد.

• بهینه‌شده برای سیگنال‌های ضعیف: طراحی پارامترها (جریان کم، مقاومت DC کنترل‌شده) باعث حداقل تزریق نویز حرارتی به مدار سیگنال می‌شود.

🎯 جمع‌بندی:
این القاگر محوری 220 میکروهانری با توان 1/4 وات از برند Coil Master، یک قطعه تخصصی برای کاربردهای حساس و کم‌توان است. نقطه قوت اصلی این قطعه ترکیب بی‌نظیر اندوکتانس بالا و ضریب کیفیت فوق‌العاده (Q≥60) است که آن را به انتخابی اجباری برای فیلترهای دقیق، مدارات سیگنال‌پردازی باکیفیت و کاربردهای اندازه‌گیری Low-Power تبدیل می‌کند. این القاگر برای کاربردهای قدرت طراحی نشده است، بلکه تخصص آن پالایش و شکل‌دهی به سیگنال‌های ظریف آنالوگ می‌باشد. برای مهندسانی که به دنبال بیشترین دقت، کمترین اعوجاج و پایداری فرکانسی عالی در طراحی‌های صوتی، سنسوری و آزمایشگاهی هستند، این قطعه گزینه‌ای ایده‌آل و حرفه‌ای محسوب می‌شود.
