سلف مقاومتی 3.3 میکرو هانری 1/4 وات

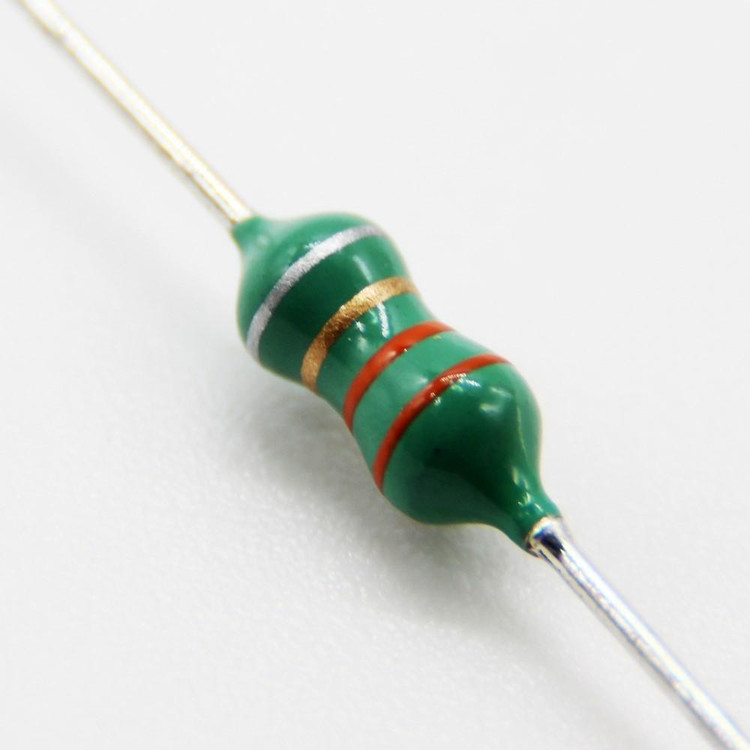

INDUCTOR 3.3 µH 1/4W AXIAL

یک القاگر ثابت (سلف) از نوع سیم‌پیچ با اندوکتانس پایین-متوسط در پکیج محوری و ریت توان 1/4 وات. این قطعه با ساختار غیرحفاظت‌شده (Unshielded) و طراحی کارآمد، یک المان چندمنظوره و پربازده برای کاربردهای فیلترینگ سوئیچینگ سریع و فرکانس رادیویی (RF) در محدوده HF به شمار می‌رود. القاگر 3.3 میکروهانری با جریان نامی قابل توجه 575 میلی‌آمپر، تعادل ایده‌آلی بین سرعت، ظرفیت جریان و کارایی ارائه می‌دهد.

🧩 مشخصات کلی:

• نوع: القاگر ثابت (سلف) سیم‌پیچ‌شده محوری

• ساختار: غیرحفاظت‌شده (Unshielded)

💡 کاربردهای اصلی:

• فیلترهای خروجی مبدل‌های DC-DC با فرکانس سوئیچینگ بالا: برای کاربردهای مدرن سوئیچینگ در محدوده چند صد کیلوهرتز تا چند مگاهرتز.

• فیلترهای EMI برای مدارات دیجیتال پرسرعت: کاهش نویز هدایت‌شده در خطوط تغذیه FPGAها، پردازنده‌ها و رابط‌های پرسرعت.

• ذخیره‌سازی انرژی در مبدل‌های Step-Down (Buck) کارآمد: به دلیل جریان نسبتاً بالا و تلفات کم.

• مدارات تطبیق امپدانس در فرکانس‌های متوسط.

• فیلترهای ورودی در سیستم‌های مخابراتی و رادیویی.

✅ مزایا:

• فرکانس تشدید خودی (SRF) بالا (70MHz): تضمین می‌کند که این القاگر در طیف وسیعی از فرکانس‌های HF رفتار القایی خالص و پایدار دارد.

• نسبت جریان به اندوکتانس عالی: مقدار 3.3µH با جریان 575mA، آن را برای مدارات سوئیچینگ فشرده و پرقدرت ایده‌آل می‌سازد.

• ضریب کیفیت (Q) بالا (حداقل 50): نشان‌دهنده تلفات کم و کارایی فرکانسی بالا است که برای فیلترهای گزینش‌پذیر و کاربردهای RF حیاتی است.

• مقاومت DC پایین (300mΩ): سبب کاهش تلفات اهمی و اتلاف حرارت می‌شود و بازده کلی مدار را بهبود می‌بخشد.

• رنج دمای عملیاتی گسترده: عملکرد قابل اطمینان در محیط‌های مختلف صنعتی.

• اندازه فشرده و استاندارد: امکان استفاده آسان در چیدمان‌های مختلف برد مدار.

🎯 جمع‌بندی:
این القاگر محوری 3.3 میکروهانری با توان 1/4 وات از برند Coil Master، یک قطعه کارآمد، سریع و همه‌کاره است که نیازهای طراحی مدرن در فرکانس‌های متوسط تا بالا را به خوبی پوشش می‌دهد. این قطعه با ترکیب اندوکتانس پایین-متوسط بهینه (3.3µH)، قابلیت تحمل جریان قابل توجه (575mA) و پاسخ فرکانسی عالی (SRF=70MHz, Q≥50)، راه‌حلی ایده‌آل برای مبدل‌های سوئیچینگ پرسرعت، فیلترهای EMI مؤثر و کاربردهای RF در باند HF فراهم می‌کند. برای مهندسانی که به دنبال یک سلف مطمئن با تلفات پایین و عملکرد فرکانسی قابل پیش‌بینی برای طراحی‌های فشرده و کارآمد هستند، این قطعه انتخابی حرفه‌ای و بهینه محسوب می‌شود.
