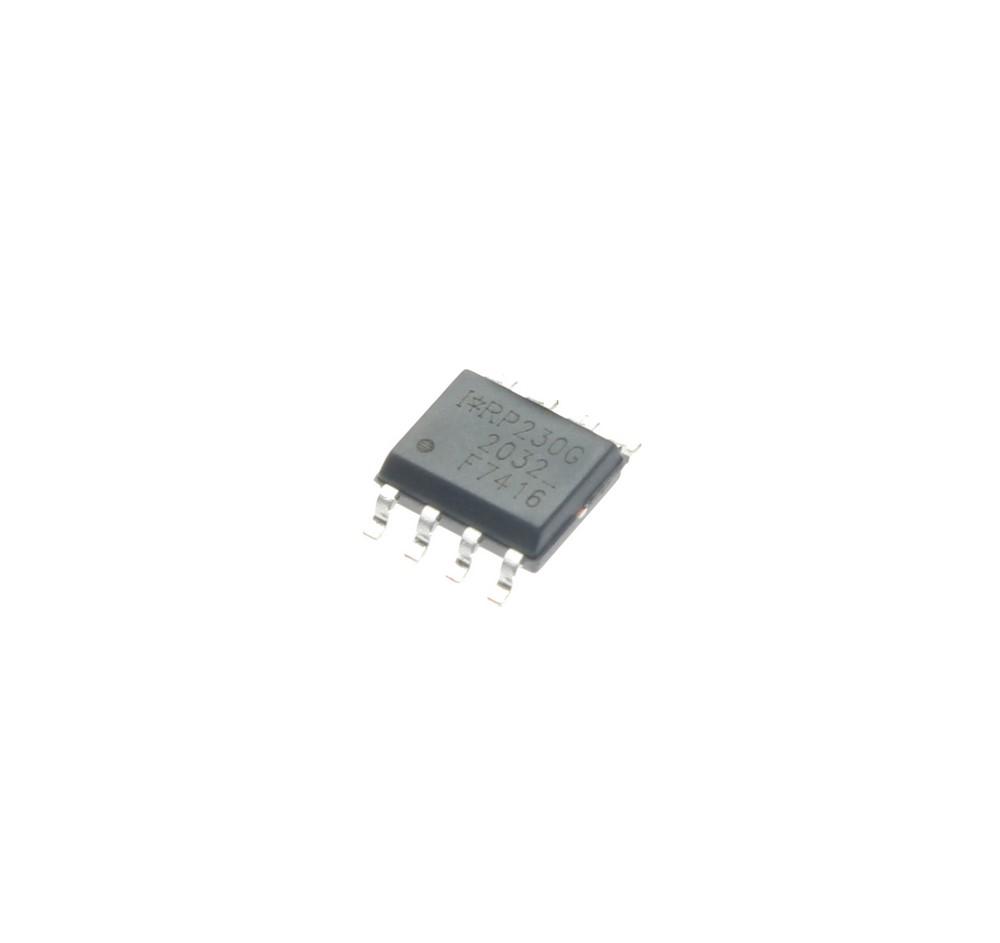

IRF7416PBF یک MOSFET قدرت P-Channel از شرکت Infineon Technologies (قبلاً International Rectifier) است که به دلیل ویژگی‌های برجسته‌اش در کاربردهای مختلف الکترونیکی مورد استفاده قرار می‌گیرد. این قطعه با بهره‌گیری از فناوری پیشرفته HEXFET، مقاومت بسیار کم در حالت روشن (R_DS(on)) و عملکرد سریع در سوئیچینگ ارائه می‌دهد که آن را به گزینه‌ای ایده‌آل برای طراحی‌های با کارایی بالا تبدیل کرده است. در ادامه به بررسی مشخصات فنی، ویژگی‌ها و کاربردهای این MOSFET می‌پردازیم.

مشخصات فنی IRF7416PBF

IRF7416PBF به دلیل طراحی بهینه و عملکرد قوی، در بسیاری از مدارهای الکترونیکی کاربرد دارد. مشخصات کلیدی این قطعه عبارتند از:

• نوع ترانزیستور: P-Channel MOSFET

• ولتاژ درین-سورس (V_DS): -30 ولت

• جریان درین پیوسته (I_D): -10 آمپر (در دمای 25 درجه سانتی‌گراد)

• مقاومت در حالت روشن (R_DS(on)):

  • 20 میلی‌اهم (در V_GS = -10 ولت)

  • 35 میلی‌اهم (در V_GS = -4.5 ولت)

• شارژ گیت (Q_g): 61 نانوکولن (معمولی) در V_GS = -10 ولت

• ولتاژ آستانه گیت (V_GS(th)): -1 تا -2.04 ولت

• ظرفیت ورودی (C_iss): 1700 پیکوفاراد (در V_DS = -25 ولت)

• حداکثر توان اتلاف (P_D): 2.5 وات (در دمای 25 درجه سانتی‌گراد)

• دمای کاری: -55 تا +150 درجه سانتی‌گراد

• پکیج: SO-8 (Surface Mount)

• ویژگی‌های اضافی:

  • فناوری HEXFET برای کاهش مقاومت و افزایش کارایی

  • سرعت سوئیچینگ بالا

  • قابلیت تحمل ولتاژ گیت تا ±20 ولت

  • طراحی مقاوم با رتبه‌بندی کامل برای Avalanche

  • سازگار با استاندارد RoHS و بدون سرب

این مشخصات IRF7416PBF را به گزینه‌ای مناسب برای کاربردهایی که نیاز به مدیریت توان بالا و سوئیچینگ سریع دارند تبدیل کرده است.

ویژگی‌های کلیدی و مزایا

1. مقاومت کم در حالت روشن (R_DS(on)): با مقاومت 20 میلی‌اهم در V_GS = -10 ولت، این MOSFET اتلاف توان را به حداقل می‌رساند و راندمان مدار را افزایش می‌دهد.

2. سرعت سوئیچینگ بالا: زمان‌های روشن و خاموش شدن سریع (18 نانوسانویه برای روشن شدن و 59 نانوسانویه برای خاموش شدن) این قطعه را برای کاربردهای سوئیچینگ با فرکانس بالا مناسب می‌کند.

3. طراحی مقاوم: IRF7416PBF با قابلیت تحمل Avalanche و دمای کاری گسترده (-55 تا +150 درجه سانتی‌گراد) در شرایط سخت عملکرد قابل اعتمادی دارد.

4. پکیج SO-8 استاندارد: این پکیج سطحی (Surface Mount) با استاندارد صنعتی، امکان استفاده آسان در طراحی‌های مدرن PCB را فراهم می‌کند.

5. سازگاری زیست‌محیطی: این محصول بدون سرب و مطابق با استاندارد RoHS است، که آن را برای پروژه‌های دوستدار محیط زیست مناسب می‌سازد.

کاربردها

IRF7416PBF به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردها استفاده می‌شود، از جمله:

• مدیریت توان در سیستم‌های الکترونیکی: مناسب برای مدارهای مدیریت باتری و رگولاتورهای ولتاژ.

• مبدل‌های DC-DC: به دلیل مقاومت کم و سرعت سوئیچینگ بالا، در مبدل‌های کاهنده و افزاینده عملکرد عالی دارد.

• کنترل موتور: برای کنترل دقیق موتورهای DC در رباتیک و اتوماسیون.

• منابع تغذیه سوئیچینگ (SMPS): در طراحی منابع تغذیه با راندمان بالا.

• سیستم‌های خودرو: با دمای کاری گسترده و قابلیت اطمینان بالا، برای کاربردهای خودرویی مناسب است.

• الکترونیک مصرفی: در دستگاه‌هایی مانند لپ‌تاپ‌ها، گوشی‌های هوشمند و سایر گجت‌های قابل حمل.

سوالات متداول (FAQ)

1. IRF7416PBF برای چه نوع کاربردهایی مناسب است؟

IRF7416PBF به دلیل مقاومت کم، سرعت سوئیچینگ بالا و پکیج SO-8 برای کاربردهایی مانند مدیریت توان، مبدل‌های DC-DC، کنترل موتور و منابع تغذیه سوئیچینگ ایده‌آل است. این قطعه همچنین برای پروژه‌های الکترونیکی با فضای محدود و نیاز به راندمان بالا مناسب است.

2. آیا IRF7416PBF با استانداردهای زیست‌محیطی سازگار است؟

بله، IRF7416PBF بدون سرب و مطابق با استاندارد RoHS است، که آن را به گزینه‌ای مناسب برای پروژه‌های دوستدار محیط زیست تبدیل می‌کند.

3. چگونه می‌توانم IRF7416PBF را در مدار خود استفاده کنم؟

برای استفاده از IRF7416PBF، باید به مشخصات ولتاژ گیت (V_GS) و جریان درین (I_D) توجه کنید. این MOSFET به دلیل نوع P-Channel نیاز به ولتاژ منفی گیت نسبت به سورس برای روشن شدن دارد. همچنین، اطمینان حاصل کنید که خنک‌سازی مناسب برای مدیریت توان 2.5 وات فراهم شده است.
