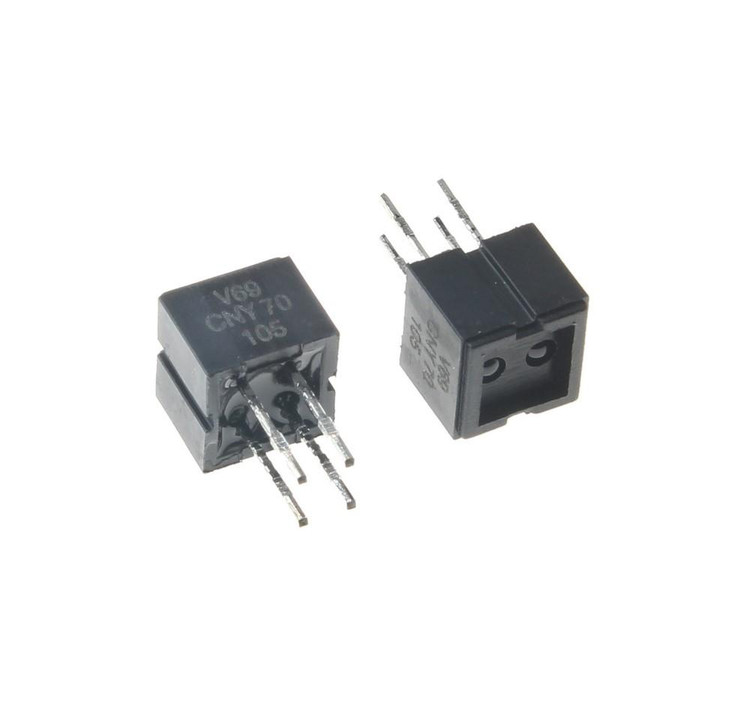

سنسور اپتیکال بازتابی CNY70

سنسور اپتیکال بازتابی CNY70، تولید شده توسط شرکت معتبر Vishay Semiconductors، یک سنسور فتوالکتریک پیشرفته و فشرده است که برای کاربردهای متنوع در صنایع الکترونیک و رباتیک طراحی شده است. این سنسور با ترکیب یک ال‌ای‌دی مادون قرمز (IR LED) و یک فتوترانزیستور در یک پکیج کوچک، امکان تشخیص اشیاء، خطوط و سطوح بازتابی را با دقت بالا فراهم می‌کند. طراحی جمع‌وجور و عملکرد قابل اعتماد CNY70، آن را به گزینه‌ای ایده‌آل برای پروژه‌های حرفه‌ای و آماتوری تبدیل کرده است.

ویژگی‌های کلیدی

• ساختار یکپارچه: CNY70 شامل یک ال‌ای‌دی مادون قرمز با طول موج 950 نانومتر و یک فتوترانزیستور در یک پکیج سربی (leaded package) است که مجهز به فیلتر مسدودکننده نور روز (daylight blocking filter) می‌باشد. این ویژگی باعث کاهش نویز ناشی از نور محیط و بهبود دقت تشخیص می‌شود.

• محدوده تشخیص: این سنسور در فاصله 0 تا 5 میلی‌متر با دقت بالا عمل می‌کند و برای کاربردهای نزدیک‌دامنه مانند حسگرهای مجاورتی، تاکومترها و ردیابی خط مناسب است.

• فیلتر نوری: فیلتر نوری داخلی از تداخل نور مرئی جلوگیری کرده و عملکرد سنسور را در محیط‌های روشن بهبود می‌بخشد.

• جریان انتقالی (CTR): نسبت انتقال جریان این سنسور به طور معمول حدود 5% است، که نشان‌دهنده کارایی بالای آن در تبدیل سیگنال‌های نوری به الکتریکی است.

• ابعاد کوچک: با ابعاد 7 × 7 × 6 میلی‌متر، این سنسور برای کاربردهای با محدودیت فضا ایده‌آل است.

• ولتاژ کاری پایین: با ولتاژ ورودی 1.25 تا 1.6 ولت و جریان کلکتور فتوترانزیستور تا 50 میلی‌آمپر، این سنسور مصرف انرژی پایینی دارد.

• پکیج مقاوم: طراحی سربی (through-hole) با فاصله مرکز به مرکز 0.1 اینچ، نصب آسان و سازگاری با بردهای استاندارد را فراهم می‌کند.

کاربردها

سنسور CNY70 به دلیل انعطاف‌پذیری و دقت بالا، در طیف گسترده‌ای از پروژه‌ها و صنایع مورد استفاده قرار می‌گیرد:

• رباتیک و خط‌یابی: در ربات‌های خط‌یاب، CNY70 برای تشخیص خطوط روی سطوح با دقت بالا استفاده می‌شود، که در مسابقات رباتیک و پروژه‌های خودکار بسیار محبوب است.

• حسگرهای مجاورتی: برای تشخیص حضور یا عدم حضور اشیاء در سیستم‌های اتوماسیون، مانند شمارش قطعات یا تشخیص موانع.

• تشخیص سطح مایعات: با تنظیم مناسب، این سنسور می‌تواند برای تشخیص سطح مایعات در مخازن به کار رود.

• سیستم‌های امنیتی: در سیستم‌های تشخیص حرکت یا نفوذ، CNY70 می‌تواند نقش کلیدی ایفا کند.

• اسکنرهای اپتوالکترونیک: برای کاربردهایی مانند اسکن دیسک‌های کدگذاری‌شده یا حسگرهای شاخص در مجموعه‌های انکودر.

مشخصات فنی

مشخصه	مقدار
نوع سنسور	اپتیکال بازتابی
نوع خروجی	فتوترانزیستور
طول موج عملیاتی	950 نانومتر
فاصله تشخیص	0 تا 5 میلی‌متر
جریان کلکتور	50 میلی‌آمپر
ولتاژ فوروارد	1.25 ولت
ولتاژ معکوس	5 ولت
ولتاژ کلکتور-امیتر	32 ولت
ابعاد	7 × 7 × 6 میلی‌متر
نوع پکیج	سربی (Through-Hole)
نسبت انتقال جریان (CTR)	~5%
دمای عملیاتی	-40 تا +85 درجه سانتی‌گراد

مزایا

• قابلیت اطمینان بالا: طراحی شده توسط Vishay، یکی از پیشروهای صنعت نیمه‌هادی، با کیفیت ساخت بالا.

• نصب آسان: پکیج سربی و عدم نیاز به تنظیمات پیچیده، استفاده از آن را برای مبتدیان و حرفه‌ای‌ها ساده می‌کند.

• هزینه مقرون‌به‌صرفه: با قیمتی در حدود 0.5 تا 1 یورو (بسته به حجم خرید)، CNY70 گزینه‌ای اقتصادی برای پروژه‌های مختلف است.

• مقاومت در برابر نور محیط: فیلتر نوری داخلی، عملکرد پایدار را حتی در محیط‌های روشن تضمین می‌کند.

نکات استفاده

برای دستیابی به بهترین عملکرد از CNY70، موارد زیر را در نظر بگیرید:

• تمیزی لنز: لنز سنسور باید از گرد و غبار و آلودگی پاک نگه داشته شود تا دقت تشخیص حفظ شود.

• محافظت از نور مشابه: از قرار گرفتن سنسور در معرض منابع نوری با طول موج نزدیک به 950 نانومتر اجتناب کنید، زیرا ممکن است باعث خطا در تشخیص شود.

• مدار آنالوگ: برای بهینه‌سازی عملکرد، ممکن است نیاز به مدارهای آنالوگ مکمل باشد، به‌ویژه در کاربردهای حساس.

پرسش‌های متداول (FAQ)

1. سنسور CNY70 برای چه نوع کاربردهایی مناسب است؟

سنسور CNY70 برای کاربردهایی مانند ربات‌های خط‌یاب، حسگرهای مجاورتی، تشخیص سطح مایعات، و سیستم‌های امنیتی مناسب است. این سنسور به دلیل طراحی فشرده و دقت بالا، در پروژه‌های رباتیک و اتوماسیون صنعتی بسیار پرکاربرد است.

2. آیا سنسور CNY70 در محیط‌های روشن عملکرد خوبی دارد؟

بله، CNY70 مجهز به فیلتر مسدودکننده نور روز است که از تداخل نور مرئی جلوگیری می‌کند. با این حال، باید از قرار گرفتن آن در معرض منابع نوری با طول موج نزدیک به 950 نانومتر اجتناب شود.

3. چگونه می‌توانم سنسور CNY70 را به آردوینو متصل کنم؟

برای اتصال CNY70 به آردوینو، می‌توانید ال‌ای‌دی مادون قرمز را از طریق یک مقاومت به پین دیجیتال متصل کنید و فتوترانزیستور را به یک پین آنالوگ وصل کنید تا تغییرات ولتاژ را بخوانید. نمونه کدها و آموزش‌های موجود در پلتفرم‌هایی مانند Energia و Arduino می‌توانند به شما کمک کنند.
