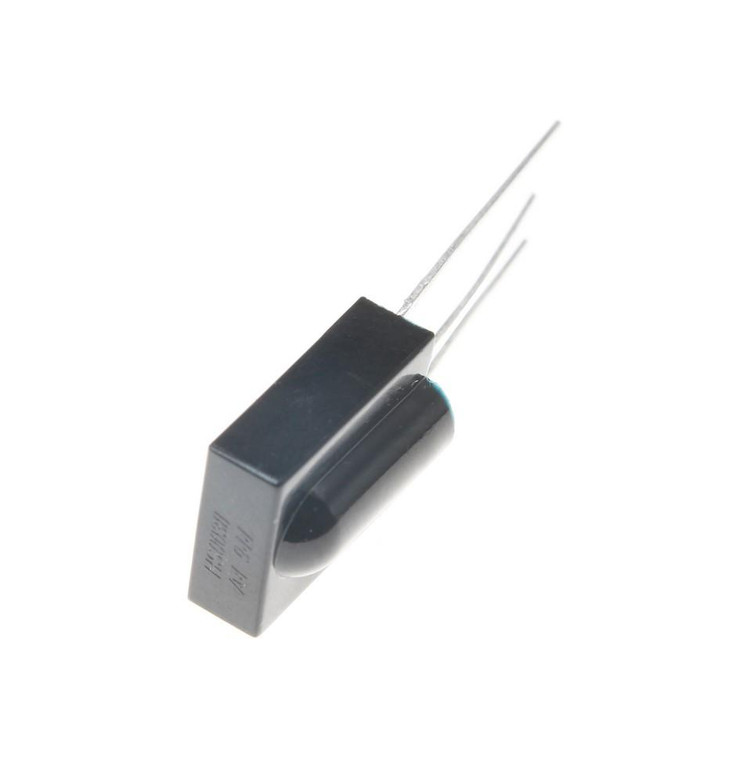

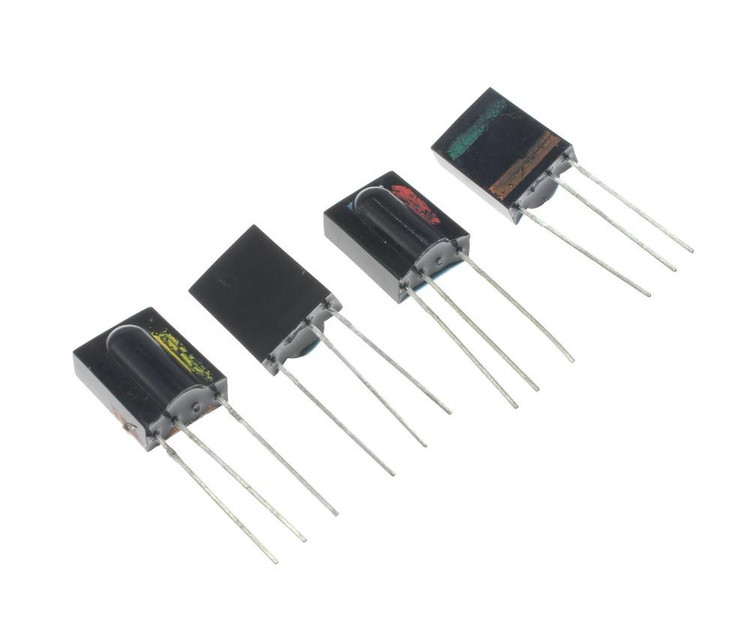

حسگر مادون قرمز HS0038A2D

حسگر مادون قرمز HS0038A2D از شرکت Vishay Intertech یکی از پیشرفته‌ترین و پرکاربردترین گیرنده‌های مادون قرمز (IR Receiver) برای سیستم‌های کنترل از راه دور است. این ماژول با طراحی فشرده و عملکرد بهینه، گزینه‌ای ایده‌آل برای کاربردهای خانگی، صنعتی و پروژه‌های الکترونیکی است. اگر به دنبال یک حسگر قابل اعتماد برای دریافت سیگنال‌های مادون قرمز با دقت بالا هستید، HS0038A2D انتخابی بی‌نظیر است.

ویژگی‌های کلیدی HS0038A2D

• فرکانس بهینه: این حسگر برای دریافت سیگنال‌های مادون قرمز با فرکانس 38 کیلوهرتز تنظیم شده است، که آن را برای استفاده با کنترل‌های از راه دور استاندارد مانند کنترل تلویزیون مناسب می‌کند.

• مصرف انرژی پایین: با جریان کاری تنها 1.1 میلی‌آمپر، این ماژول برای کاربردهای کم‌مصرف ایده‌آل است.

• محدوده دریافت گسترده: قابلیت دریافت سیگنال تا فاصله 35 متر با زاویه دید ±45 درجه، عملکردی قابل اعتماد در محیط‌های مختلف را تضمین می‌کند.

• مقاومت در برابر نویز: این حسگر با فیلترهای داخلی PCM، مقاومت بالایی در برابر تداخل نور طبیعی و نویزهای محیطی دارد.

• سازگاری با میکروکنترلرها: سیگنال دمودوله شده خروجی به راحتی توسط میکروکنترلرهایی مانند Arduino قابل پردازش است.

• بسته‌بندی مقاوم: طراحی در قالب SIP-3 با بسته‌بندی اپوکسی که به عنوان فیلتر مادون قرمز عمل می‌کند، دوام و کارایی را افزایش می‌دهد.

کاربردها

HS0038A2D به دلیل انعطاف‌پذیری و عملکرد قوی، در طیف وسیعی از پروژه‌ها و محصولات مورد استفاده قرار می‌گیرد:

• کنترل از راه دور خانگی: مناسب برای تلویزیون‌ها، دستگاه‌های صوتی و سیستم‌های تهویه مطبوع.

• پروژه‌های الکترونیکی: ایده‌آل برای توسعه‌دهندگان و علاقه‌مندان به پروژه‌های مبتنی بر Arduino، Raspberry Pi و سایر پلتفرم‌ها.

• اتوماسیون صنعتی: استفاده در سیستم‌های کنترل از راه دور صنعتی برای افزایش دقت و کارایی.

• رباتیک: دریافت دستورات از راه دور برای ربات‌ها و دستگاه‌های هوشمند.

مشخصات فنی

• نوع بسته‌بندی: SIP-3

• ولتاژ کاری: 2.7 تا 5.5 ولت (عملکرد مناسب حتی در 3.3 ولت)

• فرکانس حامل: 38 کیلوهرتز

• حداقل شدت سیگنال دریافتی: 0.15-0.35 میلی‌وات بر متر مربع

• زاویه دید: ±45 درجه

• فاصله دریافت: تا 35 متر

• جریان کاری: 1.1 میلی‌آمپر

• سازگاری با پروتکل‌ها: سازگار با فرمت‌های استاندارد داده مادون قرمز مانند NEC

نحوه اتصال

برای استفاده از HS0038A2D، کافی است:

1. پین 1 (سیگنال): به ورودی دیجیتال میکروکنترلر متصل شود.

2. پین 2 (زمین): به زمین (GND) مدار متصل شود.

3. پین 3 (تغذیه): به منبع تغذیه 5 ولت (یا 3.3 ولت) متصل شود.

این حسگر سیگنال‌های خام را منتقل می‌کند و برای رمزگشایی، نیاز به پردازش توسط میکروکنترلر دارد.

مزایای رقابتی

• کیفیت ساخت بالا: تولید شده توسط Vishay، یکی از پیشروهای صنعت نیمه‌هادی‌ها.

• مقاومت در برابر EMI: محافظت در برابر تداخل الکترومغناطیسی برای عملکرد پایدار.

• انعطاف‌پذیری در طراحی: ابعاد کوچک و سازگاری با ولتاژهای مختلف، آن را برای پروژه‌های متنوع مناسب می‌کند.

سوالات متداول (FAQ)

1. آیا HS0038A2D نیاز به برنامه‌نویسی پیچیده دارد؟

خیر، این حسگر خروجی دمودوله شده‌ای ارائه می‌دهد که به راحتی با کتابخانه‌های استاندارد مانند IRremote در Arduino قابل پردازش است. کافی است کدهای ساده‌ای برای رمزگشایی سیگنال‌های مادون قرمز نوشته شود.

2. آیا این حسگر در محیط‌های پرنور کار می‌کند؟

بله، HS0038A2D با فیلترهای داخلی و طراحی مقاوم در برابر تداخل نور طبیعی، عملکرد قابل اعتمادی حتی در محیط‌های روشن ارائه می‌دهد.

3. آیا HS0038A2D با همه کنترل‌های از راه دور سازگار است؟

این حسگر با اکثر کنترل‌های از راه دور که از فرکانس 38 کیلوهرتز استفاده می‌کنند (مانند کنترل تلویزیون و دستگاه‌های صوتی) سازگار است. با این حال، برای پروتکل‌های خاص ممکن است نیاز به تنظیمات نرم‌افزاری داشته باشید.
