مشخصات

Series

PIC18Fxx2

Core

8-bit PIC®

Number of I/Os

34

ADC Resolution

10-bit

Program Memory Size

32 KB

Data RAM Size

1536 Bytes

EEPROM Size

256 Bytes

Data Bus Width

8-bit

ADC Channels

8

Maximum Clock Frequency

40 MHz

Mounting Style

SMD/SMT

Operating Supply Voltage

4.2 V ~ 5.5 V

Packaging

Tray

Maximum Operating Temperature

+85 °C

Minimum Operating Temperature

–40 °C

Package

TQFP-44

توضیحات

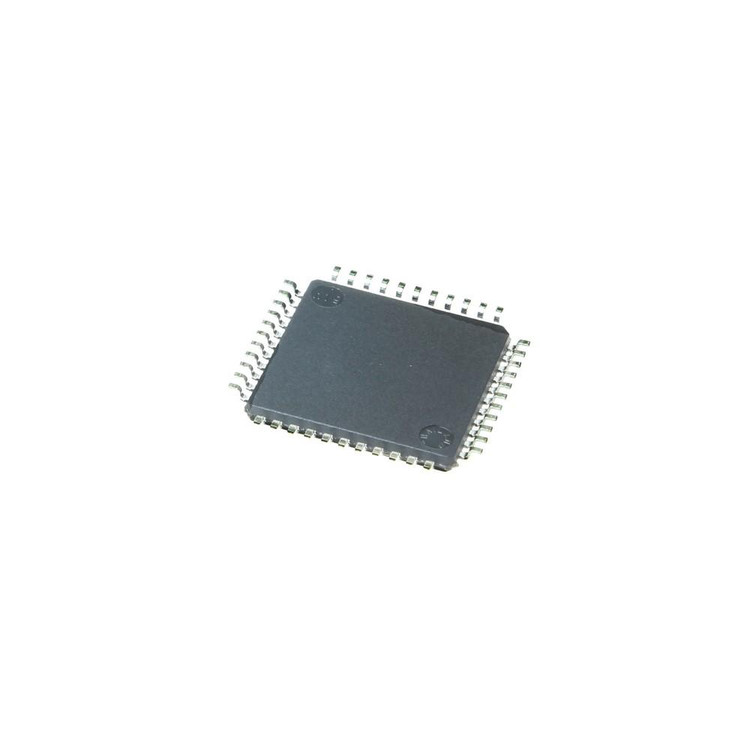

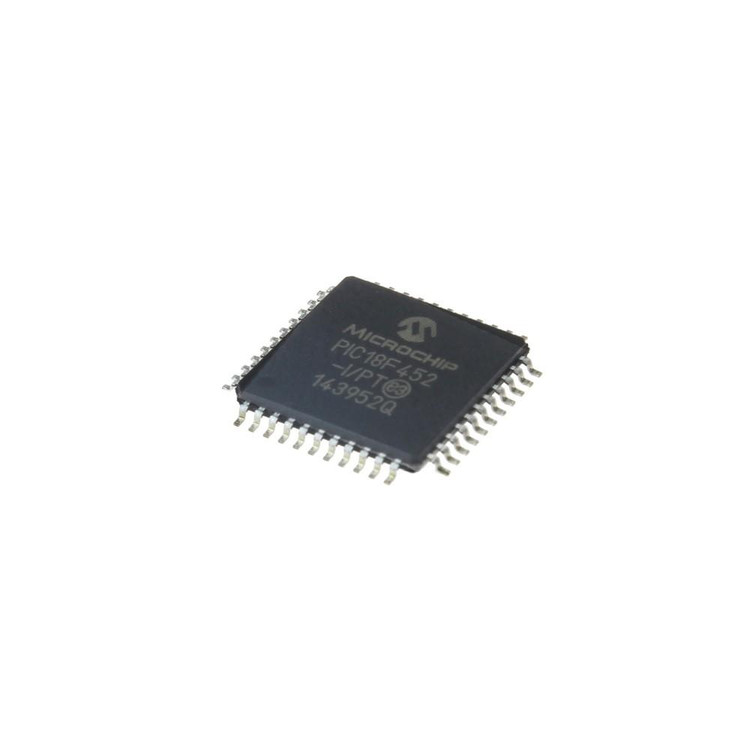

نام قطعه: PIC18F452-I/PT
نام کارخانه‌ای: PIC18F452-I/PT
تعداد در بسته: 160 عدد
برند: Microchip Technology

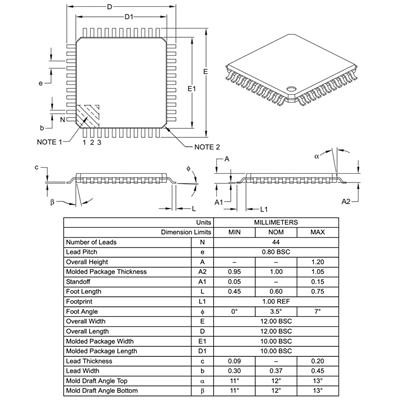

پکیج: TQFP-44
بسته‌بندی: Tray
عنوان گروه: 8-bit Microcontrollers - MCU
توضیحات: 8-BIT F:32KB EE:256B S:1.5KB Flash Microcontrollers 10-Bit with A/D ;Program(Flash):32Kbytes(16K*16)-Eeprom:256Byte - Sram:1536Byte

نقد و بررسی

میکروکنترلر PIC18F452-I/PT – راهنمای کامل مشخصات، برنامه‌نویسی و کاربردها

میکروکنترلر PIC18F452-I/PT یکی از محبوب‌ترین اعضای خانواده PIC18F شرکت Microchip است که به دلیل عملکرد بالا، مصرف انرژی پایین و امکانات جانبی گسترده، در پروژه‌های دانشجویی، صنعتی و رباتیک بسیار مورد توجه قرار گرفته است. این میکروکنترلر ۸ بیتی با معماری پیشرفته Enhanced Flash، گزینه‌ای ایده‌آل برای کسانی است که به دنبال یک MCU قدرتمند با قابلیت برنامه‌نویسی آسان هستند.

مشخصات فنی کلیدی میکروکنترلر PIC18F452-I/PT

حافظه برنامه: ۳۲ کیلوبایت Flash (قابل برنامه‌ریزی بیش از ۱۰۰,۰۰۰ بار)
حافظه RAM: ۱۵۳۶ بایت
حافظه EEPROM: ۲۵۶ بایت
تعداد پین: ۴۰ پین (پکیج DIP) یا ۴۴ پین (پکیج TQFP برای مدل I/PT)
مبدل آنالوگ به دیجیتال (ADC): ۸ کانال ۱۰ بیتی
ماژول CCP/ECCP: ۲ ماژول برای PWM، Capture و Compare
تایمرها: ۴ تایمر (Timer0 تا Timer3)
پروتکل‌های ارتباطی: USART، SPI، I²C
فرکانس کاری: تا ۴۰ مگاهرتز (با کریستال خارجی)
ولتاژ کاری: ۴.۲ تا ۵.۵ ولت (نسخه صنعتی I)
دمای کاری: -۴۰ تا +۸۵ درجه سانتی‌گراد (نسخه صنعتی)

این ویژگی‌ها باعث شده PIC18F452-I/PT در مقایسه با مدل‌های قدیمی‌تر مانند PIC16F877A، سرعت بالاتر، حافظه بیشتر و امکانات ارتباطی بهتری داشته باشد.

برنامه‌نویسی میکروکنترلر PIC18F452-I/PT

برنامه‌نویسی این میکروکنترلر معمولاً با کامپایلرهای زیر انجام می‌شود:

MPLAB X IDE + XC8 Compiler (رایگان و رسمی Microchip – توصیه‌شده برای زبان C)
CCS C Compiler (محبوب در پروژه‌های دانشجویی به دلیل کتابخانه‌های آماده)
MikroC for PIC (رابط کاربری ساده و کتابخانه‌های گرافیکی)

برای پروگرام کردن، از پروگرامرهای زیر استفاده می‌شود:

Pickit 3 / Pickit 4
ICD3
پروگرامرهای کلون چینی سازگار

کاربردهای رایج PIC18F452-I/PT

پروژه‌های رباتیک و کنترل موتور
سیستم‌های اندازه‌گیری و دیتالاگر
کنترل صنعتی و اتوماسیون
ساخت اینورتر، شارژر و منبع تغذیه سوئیچینگ
پروژه‌های دانشگاهی و مسابقات مهارت (به‌خصوص در رشته الکترونیک و مکاترونیک)

برای تهیه میکروکنترلر PIC18F452-I/PT اصل

بهترین مرجع تخصصی خرید این قطعه همراه با ضمانت اصالت کالا و موجودی دائم، فروشگاه معتبر e366.ir است. این سایت علاوه بر ارائه مدل‌های DIP و SMD، پروگرامرها، بوردهای توسعه و کتاب‌های آموزشی مرتبط را نیز عرضه می‌کند.

سوالات متداول (FAQ)

۱. تفاوت PIC18F452-I/PT با PIC18F4520 چیست؟ PIC18F4520 نسخه بهبودیافته و جایگزین مستقیم PIC18F452 است که دارای تکنولوژی nanoWatt (مصرف انرژی کمتر)، ماژول ECCP پیشرفته‌تر و پشتیبانی از LIN/J2602 است. در اکثر پروژه‌ها می‌توانید به‌راحتی از PIC18F4520 به جای PIC18F452 استفاده کنید.

۲. بهترین کامپایلر برای برنامه‌نویسی PIC18F452-I/PT کدام است؟ اگر تازه‌کار هستید، CCS C یا MikroC به دلیل کتابخانه‌های آماده و رابط کاربری ساده توصیه می‌شود. برای پروژه‌های حرفه‌ای و بهینه، MPLAB X + XC8 (رایگان) بهترین انتخاب است.

۳. آیا برای شروع کار با PIC18F452-I/PT به بورد توسعه نیاز دارم؟ خیر، می‌توانید روی برد بورد معمولی مدار مینیمم را ببندید، اما بوردهای توسعه مانند EasyPIC یا بوردهای کلون Pickit-ready کار را بسیار راحت‌تر و بدون خطر آسیب به میکرو می‌کنند. در سایت e366.ir انواع بوردهای توسعه موجود است.
