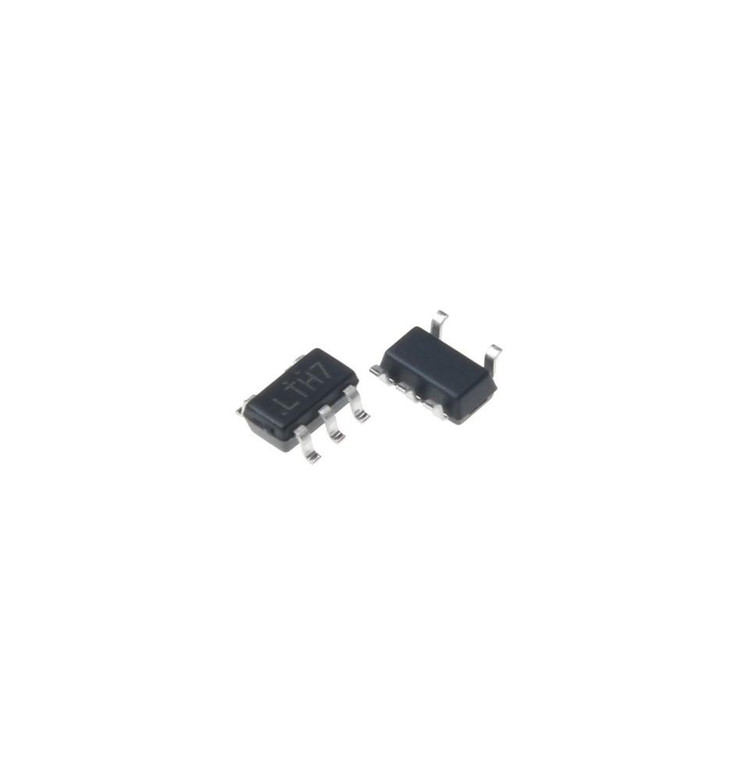

LTC4054ES5-4.2 یک آی‌سی شارژر خطی مستقل برای باتری‌های تک‌سلولی لیتیوم-یون است که توسط شرکت Analog Devices (تحت برند Linear Technology) طراحی و تولید شده است. این محصول با بسته‌بندی ThinSOT (SOT-23-5) و تعداد کم قطعات خارجی مورد نیاز، گزینه‌ای ایده‌آل برای کاربردهای قابل حمل مانند تلفن‌های همراه، دستگاه‌های PDA، پخش‌کننده‌های MP3، و تجهیزات بلوتوثی محسوب می‌شود. این آی‌سی با طراحی منحصربه‌فرد خود، امکان شارژ ایمن و کارآمد باتری‌های لیتیوم-یون را با ولتاژ ثابت 4.2 ولت فراهم می‌کند.

ویژگی‌های کلیدی LTC4054ES5-4.2

• شارژر خطی جریان/ولتاژ ثابت: این آی‌سی از پروفایل شارژ جریان ثابت/ولتاژ ثابت (CCCV) پشتیبانی می‌کند که برای اکثر باتری‌های لیتیوم-یون مناسب است.

• ولتاژ شارژ ثابت 4.2 ولت: ارائه ولتاژ خروجی دقیق برای شارژ ایمن باتری‌های لیتیوم-یون.

• جریان شارژ قابل برنامه‌ریزی: با استفاده از یک مقاومت خارجی، می‌توان جریان شارژ را تا حداکثر 800 میلی‌آمپر تنظیم کرد.

• مدیریت حرارتی پیشرفته: مجهز به سیستم بازخورد حرارتی که جریان شارژ را برای جلوگیری از افزایش بیش از حد دمای تراشه تنظیم می‌کند (حداکثر دمای junction برابر با 120 درجه سانتی‌گراد).

• معماری MOSFET داخلی: حذف نیاز به مقاومت حسگر خارجی و دیود مسدودکننده، که باعث کاهش هزینه و پیچیدگی مدار می‌شود.

• مصرف انرژی پایین: در حالت خاموش، جریان مصرفی باتری به کمتر از 2 میکروآمپر و در حالت خاموشی به 25 میکروآمپر کاهش می‌یابد.

• پشتیبانی از استاندارد USB: طراحی‌شده برای کار با مشخصات منبع تغذیه USB، مناسب برای کاربردهای شارژ مبتنی بر USB.

• پین وضعیت شارژ (CHRG): ارائه خروجی وضعیت شارژ با استفاده از MOSFET کانال N داخلی و کشش ضعیف 20 میکروآمپر برای نشان دادن وضعیت "حضور منبع تغذیه".

• قابلیت‌های ایمنی: شامل قفل ولتاژ پایین (undervoltage lockout)، نظارت بر جریان شارژ، و توقف خودکار چرخه شارژ هنگامی که جریان شارژ به 1/10 مقدار برنامه‌ریزی‌شده کاهش یابد.

کاربردهای LTC4054ES5-4.2

این آی‌سی به دلیل اندازه کوچک، کارایی بالا، و طراحی ساده، در طیف وسیعی از دستگاه‌های قابل حمل استفاده می‌شود:

• تلفن‌های همراه و تبلت‌ها: برای شارژ ایمن و سریع باتری‌های لیتیوم-یون.

• دستگاه‌های PDA و پخش‌کننده‌های MP3: ارائه شارژ کارآمد در فضاهای محدود.

• ایستگاه‌های شارژ و تجهیزات بلوتوثی: مناسب برای طراحی‌های کم‌مصرف و قابل حمل.

• ابزارهای پزشکی و پوشیدنی: به دلیل مصرف پایین و قابلیت اطمینان بالا.

مشخصات فنی

• ولتاژ ورودی: 4.25 ولت تا 10 ولت

• جریان شارژ: تا 800 میلی‌آمپر (قابل تنظیم با مقاومت خارجی)

• ولتاژ خروجی: 4.2 ولت ±1%

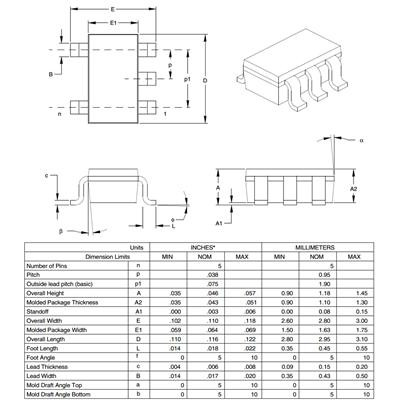

• بسته‌بندی: TSOT-23-5

• دمای عملیاتی: 0 تا 70 درجه سانتی‌گراد (گارانتی‌شده)، تا -40 تا 85 درجه سانتی‌گراد با طراحی و کنترل فرآیند.

• مقاومت روشن MOSFET داخلی: 600 میلی‌اهم

• زمان نرم‌افزار (Soft-Start): 100 میکروثانیه

• فیلتر مقایسه‌گر شارژ مجدد: متغیر بر اساس شرایط

مزایای استفاده از LTC4054ES5-4.2

1. طراحی ساده و کم‌هزینه: با حداقل قطعات خارجی و حذف نیاز به دیود و مقاومت حسگر.

2. ایمنی و قابلیت اطمینان: مدیریت حرارتی و ویژگی‌های حفاظتی مانند قفل ولتاژ پایین و توقف خودکار شارژ.

3. انعطاف‌پذیری: امکان تنظیم جریان شارژ با یک مقاومت ساده، که طراحی را برای کاربردهای مختلف آسان می‌کند.

4. سازگاری با USB: ایده‌آل برای دستگاه‌های شارژشونده از طریق پورت USB.

سوالات متداول (FAQ)

1. آیا LTC4054ES5-4.2 برای شارژ باتری‌های لیتیوم-یون با ظرفیت بالا مناسب است؟

بله، این آی‌سی برای باتری‌های تک‌سلولی لیتیوم-یون با ظرفیت‌های مختلف مناسب است، اما جریان شارژ آن تا 800 میلی‌آمپر محدود است. برای باتری‌های با ظرفیت بالا، ممکن است زمان شارژ طولانی‌تر شود، اما با تنظیم مقاومت برنامه‌ریزی (R_PROG)، می‌توان جریان شارژ را بهینه کرد.

2. چگونه می‌توان جریان شارژ را در LTC4054ES5-4.2 تنظیم کرد؟

جریان شارژ با استفاده از یک مقاومت خارجی (R_PROG) که بین پین PROG و زمین قرار می‌گیرد، تنظیم می‌شود. مقدار جریان شارژ با فرمول I_BAT = 1000V / R_PROG محاسبه می‌شود. برای مثال، برای جریان 600 میلی‌آمپر، باید از مقاومتی با مقدار مناسب (حدود 1.67 کیلواهم) استفاده کرد.

3. آیا این آی‌سی برای کاربردهای USB مناسب است؟

بله، LTC4054ES5-4.2 به‌طور خاص برای کار با استانداردهای منبع تغذیه USB طراحی شده است. این آی‌سی می‌تواند جریان شارژ را به‌صورت خودکار برای سازگاری با توان USB (مانند 450 یا 600 میلی‌آمپر) تنظیم کند، که آن را برای دستگاه‌های شارژشونده از طریق USB ایده‌آل می‌کند.
