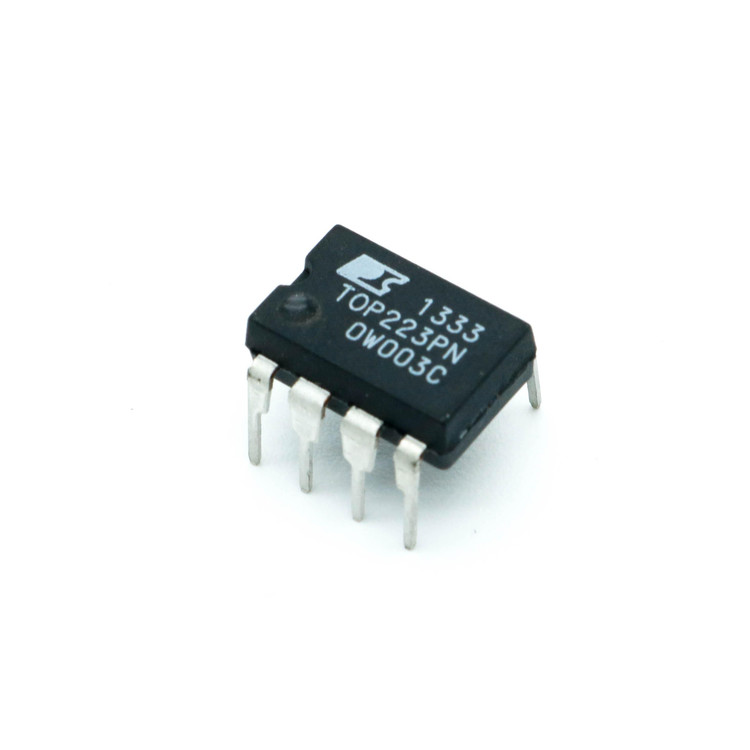

آی‌سی TOP223PN

TOP223PN یک آی‌سی سوئیچینگ آفلاین (Off-Line PWM Switch) از شرکت Power Integrations است که به‌طور خاص برای طراحی منابع تغذیه سوئیچینگ با راندمان بالا و ابعاد کوچک طراحی شده است. این آی‌سی از خانواده TOPSwitch-II بوده و ترکیبی از یک ماسفت (MOSFET) قدرت ولتاژ بالا و یک کنترلر PWM را در یک پکیج 8 پین DIP ارائه می‌دهد. این محصول برای کاربردهای کم‌مصرف و اقتصادی در مبدل‌های AC/DC مانند آداپتورها، شارژرها و منابع تغذیه دستگاه‌های الکترونیکی ایده‌آل است.

TOP223PN با قابلیت پشتیبانی از ورودی‌های ولتاژ گسترده (85 تا 265 ولت AC) و فرکانس سوئیچینگ 100 کیلوهرتز، امکان طراحی منابع تغذیه با توان خروجی 15 وات (در ورودی 85-265 VAC) تا 25 وات (در ورودی 100/115/230 VAC) را فراهم می‌کند. این آی‌سی با ویژگی‌هایی مانند حفاظت در برابر اضافه‌جریان، خاموشی حرارتی و قابلیت Auto-Restart، ایمنی و قابلیت اطمینان بالایی را برای سیستم‌های قدرت ارائه می‌دهد.

ویژگی‌های کلیدی

• راندمان بالا: تا 90% راندمان در تبدیل توان، که باعث کاهش تلفات انرژی می‌شود.

• ماسفت داخلی: یکپارچگی ماسفت قدرت با ولتاژ 700 ولت، که نیاز به قطعات خارجی را کاهش می‌دهد.

• حفاظت‌های پیشرفته: شامل حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ و خاموشی حرارتی لچینگ.

• طراحی ساده و کم‌هزینه: کاهش تعداد قطعات موردنیاز و حذف هیت‌سینک در کاربردهای کم‌قدرت به لطف پکیج 8 پین DIP با انتقال حرارتی بهینه.

• پشتیبانی از چندین توپولوژی: مناسب برای طراحی‌های Flyback، Forward، Boost و Buck.

• مصرف توان پایین در حالت استندبای: مناسب برای طراحی‌های کم‌مصرف و سازگار با استانداردهای انرژی سبز.

• پکیج جمع‌وجور: پکیج 8 پین DIP با انتقال حرارت مستقیم به برد، که هزینه و فضای طراحی را کاهش می‌دهد.

کاربردها

• آداپتورها و شارژرها: مناسب برای شارژرهای تلفن همراه، لپ‌تاپ و سایر دستگاه‌های قابل‌حمل.

• منابع تغذیه LED: ایده‌آل برای درایورهای LED با نیاز به راندمان بالا و پایداری.

• الکترونیک مصرفی: استفاده در تلویزیون‌ها، مانیتورها، ست‌تاپ باکس‌ها و سیستم‌های صوتی.

• منابع تغذیه کمکی: مناسب برای تأمین توان کمکی در تجهیزات صنعتی و خانگی.

مزایای رقابتی

TOP223PN به دلیل یکپارچگی بالای اجزای داخلی و طراحی ساده، هزینه‌های تولید و زمان طراحی را به‌طور قابل‌توجهی کاهش می‌دهد. این محصول در مقایسه با راه‌حل‌های خطی سنتی، راندمان بالاتری ارائه می‌دهد و به دلیل حذف نیاز به هیت‌سینک در کاربردهای کم‌مصرف، هزینه‌های اضافی را کاهش می‌دهد. همچنین، ویژگی‌هایی مانند Auto-Restart و حفاظت حرارتی، قابلیت اطمینان سیستم را در شرایط سخت عملیاتی افزایش می‌دهد.

مشخصات فنی

• ولتاژ ورودی: 85-265 VAC (جهانی)

• فرکانس سوئیچینگ: 100 کیلوهرتز

• ولتاژ خروجی ماسفت: 700 ولت

• جریان خروجی: 250 میکروآمپر

• توان خروجی: 15 وات (ورودی جهانی) / 25 وات (ورودی 100/115/230 VAC)

• دمای کاری: -40 تا +150 درجه سانتی‌گراد

• پکیج: DIP-8

• حفاظت‌ها: اضافه‌جریان، اضافه‌ولتاژ، خاموشی حرارتی

• توپولوژی‌ها: Flyback، Forward، Boost، Buck

سوالات متداول (FAQ)

1. TOP223PN برای چه نوع منابعی تغذیه مناسب است؟

TOP223PN برای طراحی منابع تغذیه سوئیچینگ کم‌مصرف (15 تا 25 وات) در کاربردهایی مانند آداپتورها، شارژرها، درایورهای LED و منابع تغذیه کمکی مناسب است. این آی‌سی با پشتیبانی از ورودی‌های ولتاژ جهانی (85-265 VAC) و توپولوژی‌های مختلف، انعطاف‌پذیری بالایی در طراحی ارائه می‌دهد.

2. آیا TOP223PN نیاز به هیت‌سینک دارد؟

خیر، در کاربردهای کم‌مصرف (تا 15 وات)، پکیج DIP-8 این آی‌سی با انتقال حرارت مستقیم به برد، نیاز به هیت‌سینک را حذف می‌کند. این ویژگی هزینه و فضای موردنیاز برای طراحی را کاهش می‌دهد.

3. چه ویژگی‌های حفاظتی در TOP223PN وجود دارد؟

TOP223PN دارای حفاظت‌های پیشرفته‌ای مانند حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ و خاموشی حرارتی لچینگ است. همچنین، قابلیت Auto-Restart این آی‌سی، ایمنی و قابلیت اطمینان سیستم را در برابر خطاهای خروجی افزایش می‌دهد.

چرا TOP223PN را انتخاب کنیم؟

TOP223PN یک انتخاب ایده‌آل برای مهندسان و طراحانی است که به دنبال یک راه‌حل اقتصادی، کارآمد و قابل‌اعتماد برای طراحی منابع تغذیه سوئیچینگ هستند. با ویژگی‌های حفاظتی پیشرفته، راندمان بالا و طراحی ساده، این آی‌سی می‌تواند نیازهای پروژه‌های مختلف را به‌خوبی برآورده کند. برای تهیه این محصول با تضمین اصالت و کیفیت، پیشنهاد می‌کنیم از وب‌سایت E366.ir خرید کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، TOP223PN را با قیمت مناسب و خدمات پشتیبانی عالی ارائه می‌دهد.

برای اطلاعات بیشتر و خرید، به وب‌سایت E366.ir مراجعه کنید.
