توضیحات

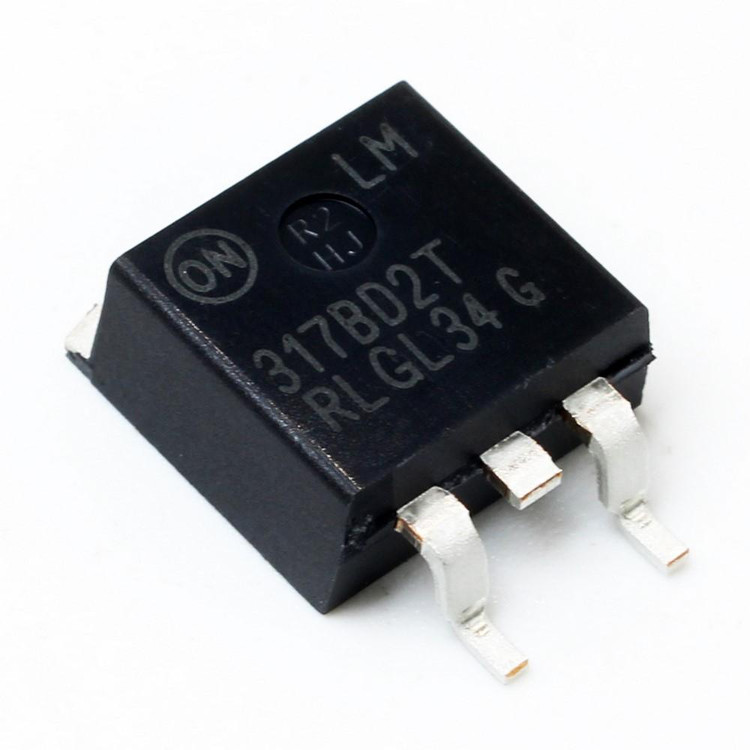

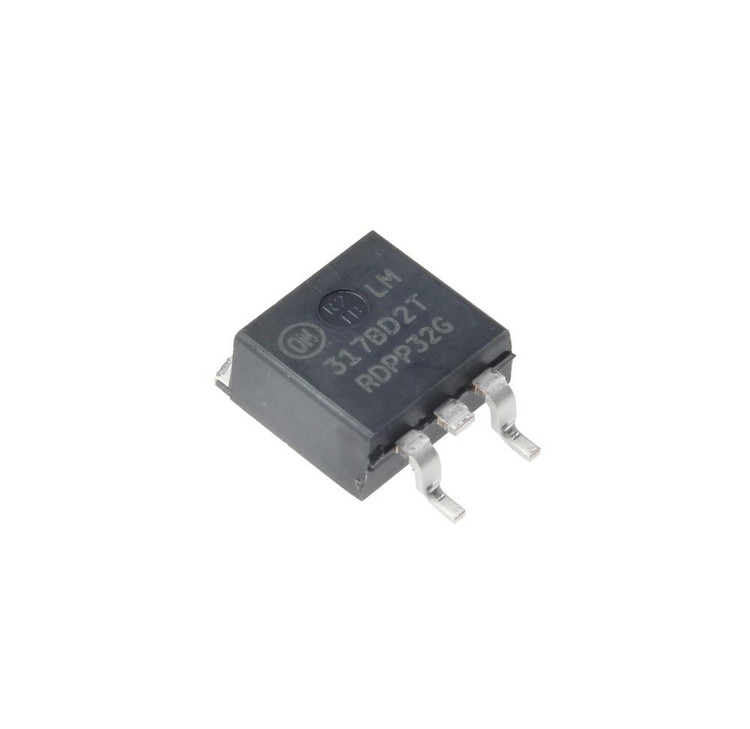

نام قطعه: رگولاتور LM317BD2T
نام کارخانه‌ای: LM317BD2T
دقت 0.5 درصد
منفی یا مثبت Positive قطب
جریان خروجی 1.5 آمپر
تعداد خروجی 1 خروجی
نوع خروجی Adjustable
ولتاژ خروجی 37 ولت
ولتاژ خروجی 1.2 ولت
کمترین ولتاژ ورودی 40 ولت
بیشترین ولتاژ ورودی 40 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 500 عدد
برند: ON Semiconductor

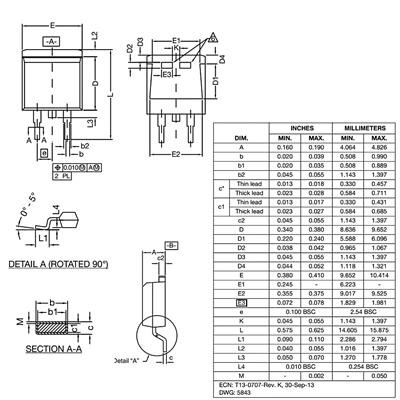

پکیج: TO-263AB (D2PAK)
بسته‌بندی: Tape & Reel
عنوان گروه: Linear Voltage Regulators
توضیحات: رگولاتور خطی متغیر مثبت 1.2-37 ولت 1.5 آمپر Positive Voltage Regulators , Adjustable , Output Voltage : 1.2V - 37V , Output Cuurent : 1.5A , Input Voltage : 40V
Polarity Positive Type
Output Current 1.5 A
Number of Output 1 Output
Output Type Adjustable
Output Voltage (Max) 37 V
Output Voltage (Min) 1.2 V
Input Voltage MIN 40 V
Input Voltage MAX 40 V
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand ON Semiconductor
Package TO-263AB (D2PAK)

نقد و بررسی

LM317BD2T یک رگولاتور ولتاژ خطی مثبت و قابل تنظیم از شرکت ON Semiconductor است که به دلیل عملکرد قابل اعتماد، انعطاف‌پذیری بالا و کاربرد گسترده در پروژه‌های الکترونیکی، یکی از محبوب‌ترین قطعات در میان مهندسان و طراحان مدار به شمار می‌رود. این رگولاتور با توانایی ارائه جریان خروجی تا 1.5 آمپر و محدوده ولتاژ خروجی قابل تنظیم از 1.2 ولت تا 37 ولت، گزینه‌ای ایده‌آل برای کاربردهای متنوع از جمله منابع تغذیه، شارژرها، و سیستم‌های کنترل ولتاژ است.

ویژگی‌های کلیدی LM317BD2T

ولتاژ خروجی قابل تنظیم: امکان تنظیم ولتاژ خروجی بین 1.2 ولت تا 37 ولت با استفاده از تنها دو مقاومت خارجی.
جریان خروجی بالا: توانایی تأمین جریان تا 1.5 آمپر، مناسب برای بارهای سنگین‌تر.
محافظت داخلی: مجهز به ویژگی‌های حفاظتی مانند محدودسازی جریان داخلی، خاموشی حرارتی (Thermal Shutdown) و جبران‌سازی منطقه امن (Safe Area Compensation) که از آسیب به قطعه در شرایط غیرعادی جلوگیری می‌کند.
بسته‌بندی D2PAK: طراحی بسته‌بندی TO-263 (D2PAK) که برای نصب سطحی (SMD) مناسب است و اتلاف حرارتی بهتری را فراهم می‌کند.
دمای عملیاتی گسترده: عملکرد پایدار در بازه دمایی -40°C تا +125°C، ایده‌آل برای محیط‌های صنعتی.
کاربرد آسان: نیاز به حداقل قطعات خارجی برای تنظیم ولتاژ، که طراحی مدار را ساده‌تر می‌کند.

کاربردهای LM317BD2T

LM317BD2T به دلیل انعطاف‌پذیری و کارایی بالا در طیف گسترده‌ای از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد:

منابع تغذیه قابل تنظیم: برای تأمین ولتاژ پایدار در پروژه‌های آزمایشگاهی و صنعتی.
رگولاتور جریان دقیق: با اتصال مقاومت ثابت بین پین‌های تنظیم و خروجی، می‌توان از آن به‌عنوان رگولاتور جریان استفاده کرد.
شارژر باتری: مناسب برای طراحی شارژرهای باتری با ولتاژ و جریان کنترل‌شده.
سیستم‌های تعبیه‌شده: در بردهای الکترونیکی برای تأمین ولتاژ موردنیاز میکروکنترلرها و سایر اجزای حساس.
پروژه‌های DIY: انتخابی محبوب برای علاقه‌مندان به الکترونیک در ساخت پروژه‌های خلاقانه.

مشخصات فنی

مشخصه	مقدار
نوع رگولاتور	خطی، مثبت، قابل تنظیم
محدوده ولتاژ خروجی	1.2 ولت تا 37 ولت
حداکثر جریان خروجی	1.5 آمپر
ولتاژ ورودی	تا 40 ولت
بسته‌بندی	TO-263 (D2PAK)
دمای عملیاتی	-40°C تا +125°C
ویژگی‌های حفاظتی	محدودسازی جریان، خاموشی حرارتی، جبران‌سازی منطقه امن

چرا LM317BD2T انتخابی هوشمندانه است؟

LM317BD2T با طراحی ساده و در عین حال قدرتمند خود، به مهندسان امکان می‌دهد تا با کمترین پیچیدگی، ولتاژ و جریان موردنظر خود را تنظیم کنند. این رگولاتور به دلیل دوام بالا، قیمت مناسب و دسترسی گسترده، انتخابی اقتصادی و کارآمد برای پروژه‌های حرفه‌ای و آماتوری است. همچنین، پشتیبانی از جریان بالا و محافظت‌های داخلی، آن را به گزینه‌ای مطمئن برای کاربردهای حساس تبدیل کرده است.

سوالات متداول (FAQ)

1. LM317BD2T برای چه نوع پروژه‌هایی مناسب است؟

LM317BD2T برای پروژه‌هایی که نیاز به ولتاژ یا جریان قابل تنظیم دارند، مانند منابع تغذیه آزمایشگاهی، شارژرهای باتری، و سیستم‌های کنترل ولتاژ در مدارات الکترونیکی، بسیار مناسب است. این قطعه به دلیل انعطاف‌پذیری و سهولت استفاده، در پروژه‌های حرفه‌ای و DIY کاربرد گسترده‌ای دارد.

2. آیا LM317BD2T نیاز به خنک‌کننده دارد؟

بله، در کاربردهایی با جریان بالا یا اختلاف ولتاژ زیاد بین ورودی و خروجی، استفاده از هیت‌سینک (خنک‌کننده) توصیه می‌شود تا از افزایش دما و فعال شدن خاموشی حرارتی جلوگیری شود. بسته‌بندی D2PAK این قطعه به اتلاف حرارتی بهتر کمک می‌کند.

3. چگونه می‌توان ولتاژ خروجی LM317BD2T را تنظیم کرد؟

برای تنظیم ولتاژ خروجی، از دو مقاومت خارجی استفاده می‌شود که بین پین‌های تنظیم (Adjust) و خروجی (Output) قرار می‌گیرند. با استفاده از فرمول Vout = 1.25 × (1 + R2/R1)، می‌توان ولتاژ دلخواه را تنظیم کرد. برای اطلاعات دقیق‌تر، به دیتاشیت محصول مراجعه کنید.

خرید LM317BD2T

برای خرید LM317BD2T با کیفیت بالا و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با ضمانت اصالت کالا و خدمات مشتریان عالی ارائه می‌دهد. همین حالا سفارش دهید و پروژه‌های الکترونیکی خود را با اطمینان آغاز کنید!
