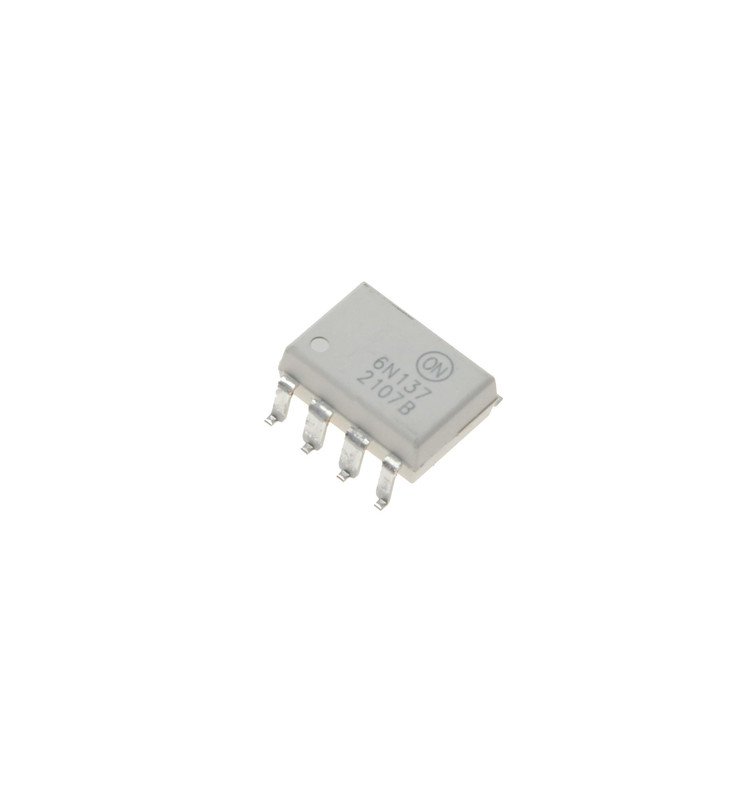

اپتوکوپلر تک 8پین 6N137SDM
6N137SDM
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: اپتوکوپلر تک 8پین 6N137SDM
نام کارخانهای: 6N137SDM
تعداد کانال 1 کانال
جریان 10 میلی آمپر
سرعت داده 10 مگا بیت بر ثانیه
نوع خروجی Open Collector
ولتاژ معکوس 5 ولت
ولتاژ مستقیم 1.4 ولت
ولتاژ جداسازی 2.5 کیلو ولت
اتلاف قدرت 100 میلی وات
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 85 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: ON Semiconductor

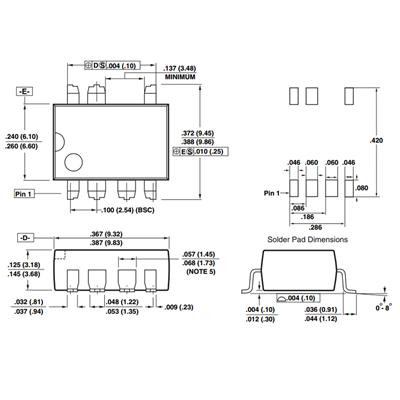

پکیج: SMD-8 Gull Wing
بستهبندی: Tape & Reel
عنوان گروه: High Speed Optocouplers
دیتاشیت: 6N137SDM
توضیحات: اپتوکوپلر سریع تک Single-Channel High Speed 10MBit/s Logic Gate Optocouplers , Wired OR-Open Collector , Viso:2500VRMS , 8PIN
Number of Channels 1 Channel
Forward Current (If) 10 mA
Data Rate 10 Mb/s
Output Type Open Collector
Reverse Voltage (Vrrm) 5 V
Forward Voltage (Vf) 1.4 V
Isolation Voltage 2.5 kVrms
Power Dissipation 100 mW
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 85 C°
Brand ON Semiconductor
Package SMD-8 Gull Wing
نقد و بررسی
6N137SDM یک اپتوکوپلر پرسرعت با خروجی منطقی (High-Speed Logic Gate Optocoupler) از برند معتبر onsemi (که پیشتر با نام Fairchild Semiconductor شناخته میشد) است. این محصول به طور خاص برای کاربردهایی طراحی شده که نیاز به انتقال سیگنالهای دیجیتال با سرعت بالا و ایزولاسیون الکتریکی قوی دارند. این اپتوکوپلر با ترکیب یک دیود نوری AlGaAs با طول موج 850 نانومتر و یک فتودتکتور منطقی پرسرعت، عملکردی قابل اعتماد و کارآمد را در محیطهای صنعتی و الکترونیکی حساس ارائه میدهد.
ویژگیهای کلیدی
-
سرعت بالا: پشتیبانی از نرخ داده تا 10 مگابیت بر ثانیه، مناسب برای کاربردهای ارتباطی پرسرعت.
-
ایزولاسیون قوی: ولتاژ ایزولاسیون 5000 ولت RMS، که ایمنی و حفاظت در برابر نویزهای الکتریکی را تضمین میکند.
-
ردیابی نویز برتر: با قابلیت رد نویز حالت مشترک (CMR) تا 10kV/µs، عملکرد پایداری در محیطهای پرنویز ارائه میدهد.
-
خروجی کلکتور باز: امکان استفاده در پیکربندیهای منطقی OR سیمی را فراهم میکند.
-
محدوده دمایی گسترده: عملکرد قابل اعتماد در بازه دمایی -40 تا +100 درجه سانتیگراد.
-
بستهبندی SMD: طراحی 8 پین DIP سطحی (Surface Mount) برای نصب آسان و صرفهجویی در فضا.
-
مصرف توان پایین: حداکثر جریان ورودی 5 میلیآمپر و جریان خروجی 13 میلیآمپر (فناوت 8).
کاربردها
6N137SDM به دلیل ویژگیهای برجستهاش در طیف گستردهای از کاربردهای الکترونیکی مورد استفاده قرار میگیرد:
-
سیستمهای ارتباطی دیجیتال: برای انتقال دادههای پرسرعت در محیطهای صنعتی.
-
کنترل میکروپروسسوری: ایزولاسیون سیگنال بین میکروکنترلرها و تجهیزات جانبی.
-
منابع تغذیه سوئیچینگ: حفاظت از مدارهای کنترلی در برابر ولتاژهای بالا.
-
اتوماسیون صنعتی: استفاده در PLCها و سیستمهای کنترلی برای ایزولاسیون سیگنال.
-
تجهیزات پزشکی: ارائه ایزولاسیون ایمن در دستگاههای حساس پزشکی.
مشخصات فنی
|
مشخصه |
مقدار |
|---|---|
|
تعداد کانال |
1 |
|
ولتاژ ایزولاسیون |
5000 Vrms |
|
نرخ داده |
10 Mbps |
|
نوع خروجی |
کلکتور باز (Open Collector) |
|
جریان ورودی |
حداکثر 5 میلیآمپر |
|
جریان خروجی |
حداقل 13 میلیآمپر |
|
زمان انتشار (Propagation Delay) |
حداکثر 100 نانوثانیه |
|
ولتاژ تغذیه |
4.5 تا 5.5 ولت |
|
دمای کاری |
-40 تا +100 درجه سانتیگراد |
|
نوع بستهبندی |
SMD DIP-8 |
مزایای استفاده از 6N137SDM
-
قابلیت اطمینان بالا: طراحی شده برای عملکرد پایدار در شرایط سخت صنعتی.
-
انعطافپذیری در طراحی: سازگار با سیستمهای منطقی مختلف و امکان استفاده در پروژههای متنوع.
-
ایمنی الکتریکی: ایزولاسیون قوی برای حفاظت از اجزای حساس مدار.
-
اندازه compact: بستهبندی SMD برای صرفهجویی در فضا و نصب آسان در بوردهای متراکم.
سوالات متداول (FAQ)
1. اپتوکوپلر 6N137SDM برای چه نوع پروژههایی مناسب است؟
این اپتوکوپلر برای پروژههایی که نیاز به انتقال سیگنال دیجیتال با سرعت بالا و ایزولاسیون الکتریکی دارند، مانند سیستمهای ارتباطی، کنترل صنعتی، و منابع تغذیه سوئیچینگ، ایدهآل است.
2. تفاوت 6N137SDM با سایر اپتوکوپلرها چیست؟
6N137SDM با نرخ داده 10 مگابیت بر ثانیه، ایزولاسیون 5000 Vrms، و رد نویز قوی (10kV/µs) عملکردی برتر نسبت به بسیاری از اپتوکوپلرهای استاندارد ارائه میدهد، بهویژه در کاربردهای پرسرعت و محیطهای پرنویز.
3. آیا این محصول برای استفاده در دماهای بالا مناسب است؟
بله، 6N137SDM میتواند در دماهای بین -40 تا +100 درجه سانتیگراد به طور قابل اعتماد عمل کند، که آن را برای کاربردهای صنعتی و محیطهای سخت مناسب میسازد.
چرا 6N137SDM را انتخاب کنید؟
اگر به دنبال یک اپتوکوپلر با کارایی بالا، ایزولاسیون قوی، و قابلیت اطمینان در شرایط چالشبرانگیز هستید، 6N137SDM انتخابی بینظیر است. این محصول با استانداردهای صنعتی سختگیرانه طراحی شده و برای مهندسان الکترونیک و طراحان سیستمهای پیشرفته گزینهای ایدهآل محسوب میشود.
خرید از E366.ir
برای تهیه 6N137SDM با تضمین اصالت کالا و قیمت رقابتی، به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی با کیفیت بالا را ارائه میدهد و تجربه خریدی مطمئن و سریع را برای شما فراهم میکند.
