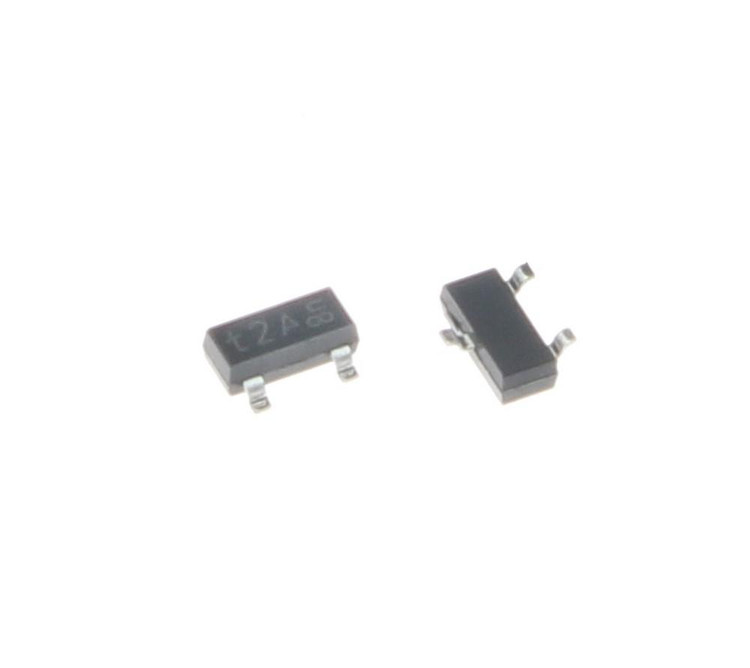

ترانزیستور PMBT3906

ترانزیستور PMBT3906 یک ترانزیستور دوقطبی (BJT) نوع PNP است که به دلیل عملکرد قابل اعتماد، اندازه کوچک و کارایی بالا در بسیاری از مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. این ترانزیستور در پکیج SOT-23 عرضه می‌شود که برای کاربردهای با فضای محدود و طراحی‌های فشرده بسیار مناسب است. PMBT3906 به دلیل توانایی سوئیچینگ سریع و تقویت سیگنال، در پروژه‌های الکترونیکی متنوع، از جمله تقویت‌کننده‌ها، سوئیچ‌ها و مدارهای منطقی، کاربرد گسترده‌ای دارد.

مشخصات فنی کلیدی

• نوع ترانزیستور: PNP

• حداکثر جریان کلکتور (IC): -200 میلی‌آمپر

• حداکثر ولتاژ کلکتور-امیتر (VCEO): -40 ولت

• حداکثر ولتاژ کلکتور-بیس (VCBO): -40 ولت

• حداکثر توان اتلاف (Ptot): 250 میلی‌وات

• بهره جریان DC (hFE): 100 تا 300 (در شرایط خاص)

• فرکانس انتقال (fT): 250 مگاهرتز

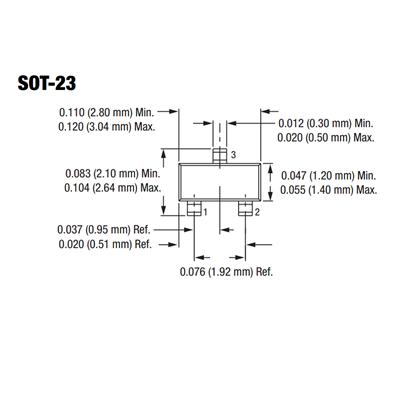

• پکیج: SOT-23 (مناسب برای نصب سطحی)

این مشخصات، PMBT3906 را به گزینه‌ای ایده‌آل برای کاربردهای کم‌مصرف و با فرکانس متوسط تبدیل کرده است.

کاربردها

ترانزیستور PMBT3906 در طیف وسیعی از پروژه‌های الکترونیکی استفاده می‌شود، از جمله:

1. سوئیچینگ: به دلیل سرعت سوئیچینگ بالا، در مدارهای دیجیتال و رله‌های کم‌مصرف استفاده می‌شود.

2. تقویت‌کننده‌های سیگنال: مناسب برای تقویت سیگنال‌های صوتی یا RF با فرکانس پایین تا متوسط.

3. مدارهای منطقی: در طراحی گیت‌های منطقی و مدارهای کنترلی.

4. منابع تغذیه سوئیچینگ: برای کنترل جریان در منابع تغذیه کم‌مصرف.

5. پروژه‌های IoT و میکروکنترلرها: به دلیل اندازه کوچک و سازگاری با بردهای فشرده.

مزایا

• اندازه کوچک: پکیج SOT-23 امکان استفاده در بردهای با چگالی بالا را فراهم می‌کند.

• عملکرد پایدار: مناسب برای کاربردهای حساس به نویز.

• هزینه مقرون‌به‌صرفه: قیمت مناسب برای پروژه‌های تجاری و DIY.

• سازگاری گسترده: قابل استفاده در کنار قطعات استاندارد مانند میکروکنترلرها و آی‌سی‌ها.

سوالات متداول (FAQ)

1. ترانزیستور PMBT3906 برای چه نوع پروژه‌هایی مناسب است؟

ترانزیستور PMBT3906 برای پروژه‌های الکترونیکی کم‌مصرف که نیاز به سوئیچینگ سریع یا تقویت سیگنال دارند، مانند مدارهای کنترلی، پروژه‌های IoT و تقویت‌کننده‌های صوتی، ایده‌آل است.

2. آیا PMBT3906 می‌تواند جایگزین ترانزیستورهای دیگر شود؟

بله، PMBT3906 می‌تواند در بسیاری از موارد جایگزین ترانزیستورهای PNP مشابه مانند 2N3906 شود، اما باید مشخصات فنی مانند ولتاژ، جریان و بهره جریان را بررسی کنید تا از سازگاری اطمینان حاصل شود.

3. چگونه می‌توان PMBT3906 را در مدار نصب کرد؟

PMBT3906 در پکیج SOT-23 عرضه می‌شود که برای نصب سطحی (SMD) مناسب است. برای نصب، از تکنیک‌های لحیم‌کاری دقیق استفاده کنید و به جهت‌گیری پین‌ها (بیس، امیتر، کلکتور) توجه داشته باشید.

خرید PMBT3906

برای تهیه ترانزیستور PMBT3906 با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با تضمین اصالت کالا ارائه می‌دهد.
