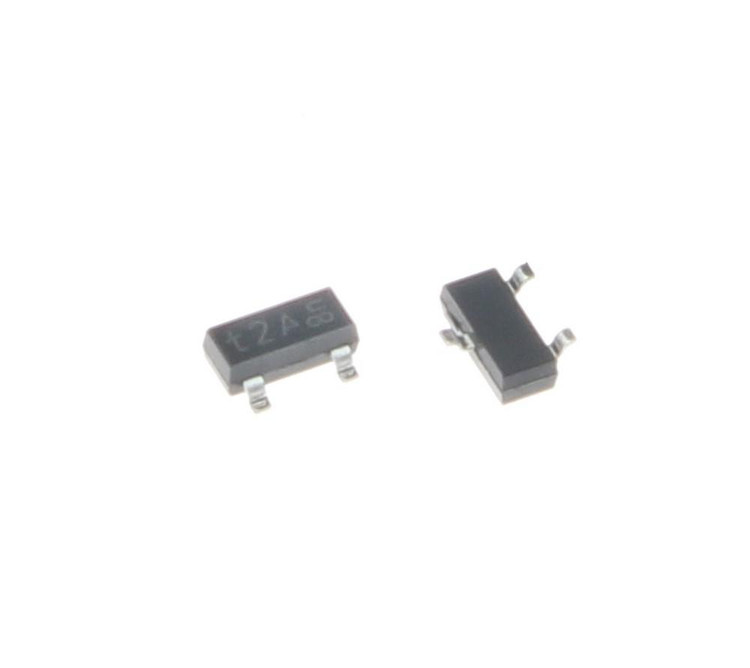

ترانزیستور PMBT3906 نوع PNP پکیج SOT-23
نوع ترانزیستور
PNP
پکیج
SOT23
ولتاژ کلکتور-امیتر
-40 ولت
توان اتلاف (P_C)
250 میلیوات
جریان کلکتور مداوم (I_C)
-200 میلیآمپر
برند
Nexperia USA Inc
فرکانس انتقال (f_T)
250 مگاهرتز
بهره جریان (h_FE)
100 تا 300

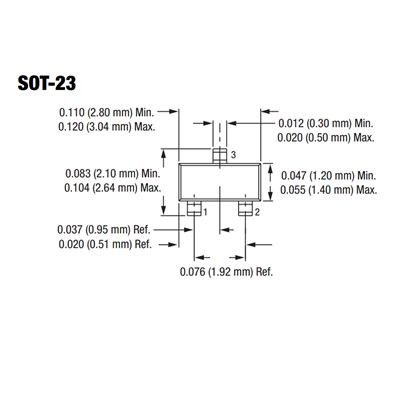

پینآوت
بیس (1)، امیتر (2)، کلکتور (3)
نام قطعه: PMBT3906
نام کارخانهای: PMBT3906
تعداد کانال 1 کانال
منفی یا مثبت PNP قطب
ولتاژ کلکتور-امیتر -40 ولت
جریان کلکتور -200 میلی آمپر
فرکانس 250 مگا هرتز
اتلاف قدرت 250 میلی وات
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -65 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
تعداد در بسته: 3000 عدد
برند: Nexperia USA Inc
پکیج: SOT-23 (SC-59)
بستهبندی: Tape & Reel
حداقل: 10 عدد
عنوان گروه: Bipolar Transistors - BJT
توضیحات: ترانزیستورمثبت40ولت200میلی آمپر250میلی وات PNP Switching Transistors ; 40V , 200mA , 250mW
Number of Channels 1 Channel
Polarity PNP Type
Collector Emitter Voltage (VCEO) -40 V
DC Collector Current -200 mA
Gain Bandwidth Product (fT) 250 MHz
Power Dissipation 250 mW
Mounting Style SMD/SMT
Minimum Operating Temperature -65 C°
Maximum Operating Temperature 150 C°
Brand Nexperia USA Inc
Package SOT-23 (SC-59)
ترانزیستور PMBT3906: راهنمای کامل مشخصات و کاربردها
ترانزیستور PMBT3906 یکی از محبوبترین قطعات الکترونیکی در دسته ترانزیستورهای PNP است که برای سوئیچینگ و تقویت سیگنالها مورد استفاده قرار میگیرد. اگر به دنبال اطلاعات دقیق در مورد ترانزیستور PMBT3906 هستید، این مقاله به شما کمک میکند تا با جزئیات فنی، کاربردها و نکات مهم آشنا شوید. بسیاری از کاربران به دنبال مشخصات PMBT3906، دیتاشیت PMBT3906 یا حتی خرید PMBT3906 اورجینال هستند، و ما در اینجا به صورت حرفهای به این موضوعات میپردازیم.
مشخصات فنی ترانزیستور PMBT3906
ترانزیستور PMBT3906 از نوع PNP switching transistor است که توسط شرکت Nexperia تولید میشود. این قطعه در بستهبندی SOT23 عرضه میشود که اندازه کوچک آن را برای مدارهای فشرده ایدهآل میکند. برخی از کلیدیترین مشخصات فنی PMBT3906 عبارتند از:
- ولتاژ کلکتور-امیتر (VCEO): -40 ولت
- جریان کلکتور (IC): -200 میلیآمپر
- توان تلفاتی (Pd): 250 میلیوات
- فرکانس گذار (fT): حداقل 250 مگاهرتز
- ولتاژ کلکتور-بیس (VCBO): -40 ولت
- ولتاژ امیتر-بیس (VEBO): -6 ولت
- ضریب تقویت جریان (hFE): بین 100 تا 300 در شرایط استاندارد
این مشخصات باعث میشود PMBT3906 datasheet یکی از منابع پرجستجو برای مهندسان الکترونیک باشد. اگر به دنبال جایگزینهایی مانند PMBT3904 (نسخه NPN) هستید، این ترانزیستور گزینهای عالی برای مدارهای دیجیتال و آنالوگ است.
کاربردهای ترانزیستور PMBT3906
کاربرد ترانزیستور PMBT3906 بسیار گسترده است و در پروژههای الکترونیکی مختلف به کار میرود. برخی از رایجترین موارد عبارتند از:
- سوئیچینگ در مدارهای دیجیتال: برای کنترل LEDها، رلهها و موتورهای کوچک.
- تقویت سیگنال: در آمپلیفایرهای صوتی و مدارهای RF.
- مدارهای منطقی: به عنوان بخشی از گیتهای منطقی یا اینورترها.
- پروژههای IoT و میکروکنترلرها: مانند اتصال به Arduino یا Raspberry Pi برای کنترل خروجیها.
اگر در حال جستجوی PMBT3906 در مدار یا نحوه استفاده از PMBT3906 هستید، این قطعه به دلیل اندازه کوچک و کارایی بالا، در دستگاههای قابل حمل مانند گوشیهای هوشمند، لوازم الکترونیکی مصرفی و تجهیزات صنعتی کاربرد دارد.
مزایای استفاده از PMBT3906
یکی از دلایل محبوبیت ترانزیستور PMBT3906 اورجینال، مزایای آن نسبت به قطعات مشابه است:
- اندازه compact: بسته SOT23 فضای کمی اشغال میکند.
- عملکرد بالا در فرکانسهای متوسط: مناسب برای کاربردهای سریع سوئیچینگ.
- دوام : تحمل حرارتی تا 150 درجه سانتیگراد.
- سازگاری با SMD: آسان برای مونتاژ ماشینی.
برای کسانی که به دنبال خرید ترانزیستور PMBT3906 هستند، انتخاب نسخه اورجینال از منابع معتبر ضروری است تا از کیفیت و عملکرد اطمینان حاصل شود.
برای تهیه این قطعه، سایت e366.ir را به عنوان منبع معتبر خرید پیشنهاد میدهیم. این سایت گزینههای متنوعی برای قطعات الکترونیکی ارائه میدهد.
FAQ
ترانزیستور PMBT3906 چیست؟
ترانزیستور PMBT3906 یک قطعه PNP switching است که برای سوئیچینگ و تقویت در مدارهای الکترونیکی استفاده میشود. مشخصات آن شامل ولتاژ -40 ولت و جریان -200 میلیآمپر است.
کاربردهای اصلی PMBT3906 کدامند؟
این ترانزیستور در مدارهای دیجیتال، تقویت سیگنال، پروژههای IoT و تجهیزات صنعتی کاربرد دارد. برای جزئیات بیشتر، به دیتاشیت PMBT3906 مراجعه کنید.
چگونه PMBT3906 را جایگزین کنیم؟
جایگزینهای رایج شامل ترانزیستورهای PNP مشابه مانند 2N3906 است، اما همیشه مشخصات فنی را مقایسه کنید تا سازگاری اطمینان حاصل شود.
