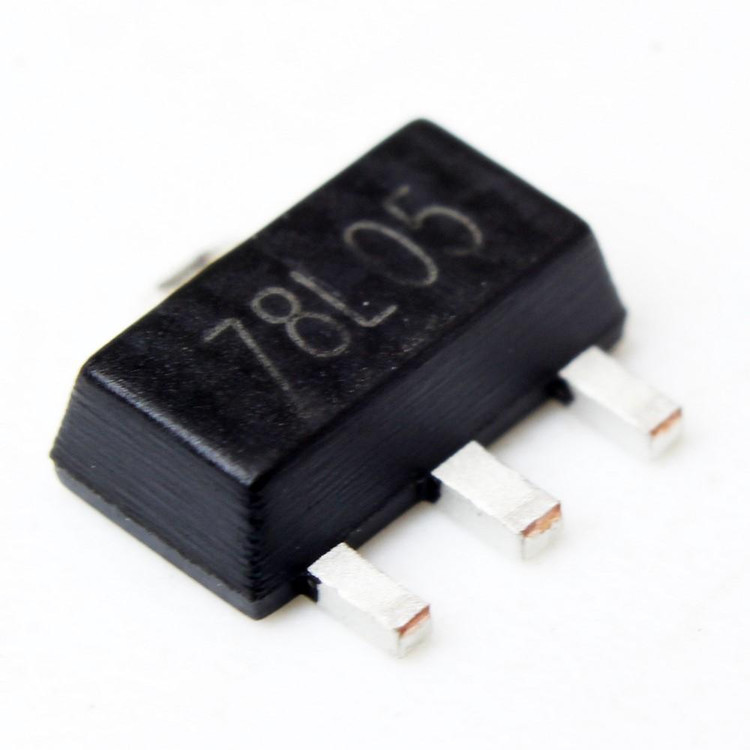

رگولاتور CJ78L05
نام قطعه:رگولاتور CJ78L05
نام کارخانهای: CJ78L05
دقت 4 درصد
منفی یا مثبت Positive قطب
جریان خروجی 100 میلی آمپر
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 5.4 ولت
ولتاژ خروجی 4.6 ولت
کمترین ولتاژ ورودی 7 ولت
بیشترین ولتاژ ورودی 30 ولت
نوع نصب روی برد SMD
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: Jiangsu Changjiang Electronics

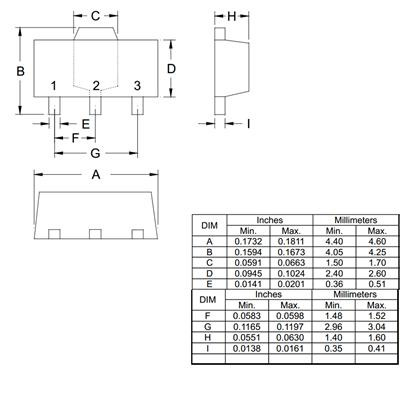

پکیج: SOT-89
بستهبندی: Tape & Reel
حداقل: 5 عدد
عنوان گروه: Linear Voltage Regulators
دیتاشیت: CJ78L05
توضیحات: رگولاتور خطی ثابت مثبت 5 ولت 100 میلی آمپر Positive Voltage Regulators , Fixed , Output Voltages : 5V , Output Current : 100mA , Input Voltage : 30V
Tolerance 4 %
Polarity Positive Type
Output Current 100 mA
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 5.4 V
Output Voltage (Min) 4.6 V
Input Voltage MIN 7 V
Input Voltage MAX 30 V
Mounting Style SMD
Minimum Operating Temperature 0 C°
Maximum Operating Temperature 150 C°
Brand Jiangsu Changjiang Electronics
Package SOT-89
رگولاتور ولتاژ CJ78L05 یک مدار مجتمع (IC) خطی سهسر است که توسط شرکت Jiangsu Changjing Electronics Technology Co., Ltd طراحی و تولید شده است. این رگولاتور ولتاژ مثبت با خروجی ثابت 5 ولت و جریان حداکثر 100 میلیآمپر، به دلیل عملکرد پایدار و کارایی بالا، یکی از محبوبترین انتخابها برای کاربردهای مختلف الکترونیکی است. CJ78L05 بهطور خاص برای تنظیم ولتاژ در مدارات حساس مانند میکروکنترلرها، سنسورها و تجهیزات صوتی طراحی شده است و با حذف نویز و مشکلات توزیع ولتاژ، عملکرد بهینهای ارائه میدهد.
ویژگیهای کلیدی
-
ولتاژ خروجی ثابت: خروجی دقیق 5 ولت با تلورانس کم برای اطمینان از عملکرد پایدار.
-
جریان خروجی: حداکثر 100 میلیآمپر، مناسب برای کاربردهای کممصرف.
-
ولتاژ ورودی: پشتیبانی از ولتاژ ورودی تا 30 ولت.
-
محافظت داخلی: مجهز به ویژگیهای محدودسازی جریان داخلی و خاموشی حرارتی برای جلوگیری از اضافهبار.
-
بستهبندی متنوع: موجود در بستهبندیهای TO-92 و SOT-89-3L برای انعطافپذیری در طراحی.
-
مصرف توان کم: اتلاف توان کل 0.6 وات در دمای محیط 25 درجه سانتیگراد.
-
کاربرد گسترده: مناسب برای تنظیم ولتاژ در مدارات دیجیتال، سیستمهای صوتی، و تجهیزات صنعتی.
مزایای استفاده از CJ78L05
رگولاتور CJ78L05 در مقایسه با ترکیب دیود زener و مقاومت، امپدانس خروجی پایینتری ارائه میدهد و جریان بایاس کمتری مصرف میکند. این ویژگیها آن را به گزینهای ایدهآل برای کاربردهایی تبدیل میکند که نیاز به تنظیم ولتاژ دقیق با حداقل نویز و پیچیدگی دارند. همچنین، طراحی ساده و قابلیت اطمینان بالا، این رگولاتور را برای پروژههای DIY، طراحیهای صنعتی، و تولید انبوه مناسب میسازد.
کاربردها
-
منابع تغذیه مدارات دیجیتال: تأمین ولتاژ پایدار برای میکروکنترلرها و تراشههای منطقی.
-
تجهیزات صوتی: کاهش نویز و ارائه ولتاژ تمیز برای سیستمهای صوتی.
-
سنسورها و ماژولهای IoT: تأمین توان برای دستگاههای کممصرف اینترنت اشیا.
-
پروژههای آموزشی و تحقیقاتی: استفاده در کیتهای آموزشی و پروتوتایپهای الکترونیکی.
مشخصات فنی
-
ولتاژ خروجی: 5 ولت
-
حداکثر جریان خروجی: 100 میلیآمپر
-
حداکثر ولتاژ ورودی: 30 ولت
-
اتلاف توان: 0.6 وات (در دمای 25 درجه سانتیگراد)
-
بستهبندی: TO-92، SOT-89-3L
-
دمای ذخیرهسازی: -65 تا 150 درجه سانتیگراد
-
محافظت: محدودسازی جریان و خاموشی حرارتی
سوالات متداول (FAQ)
1. رگولاتور CJ78L05 برای چه نوع پروژههایی مناسب است؟
CJ78L05 برای پروژههایی که نیاز به ولتاژ ثابت 5 ولت و جریان کم (تا 100 میلیآمپر ( دارند، مانند مدارات میکروکنترلر، سنسورها، و سیستمهای صوتی کممصرف، ایدهآل است. این رگولاتور به دلیل طراحی ساده و عملکرد قابل اعتماد، در پروژههای DIY و صنعتی کاربرد گستردهای دارد.
2. تفاوت CJ78L05 با سایر رگولاتورهای خطی چیست؟
CJ78L05 به دلیل مصرف توان کم، محافظتهای داخلی (مانند محدودسازی جریان و خاموشی حرارتی)، و قیمت مقرونبهصرفه، گزینهای مناسب برای کاربردهای کممصرف است. در مقایسه با رگولاتورهای سوئیچینگ، این رگولاتور نویز کمتری تولید میکند و برای مدارات حساس به نویز مناسبتر است.
3. آیا CJ78L05 نیاز به خنککننده دارد؟
در کاربردهای با جریان خروجی پایین (تا 100 میلیآمپر) و دمای محیط استاندارد، نیازی به خنککننده اضافی نیست. بااینحال، در شرایط با دمای بالا یا نزدیک به حداکثر توان اتلافی (0.6 وات)، استفاده از هیتسینک کوچک توصیه میشود.
