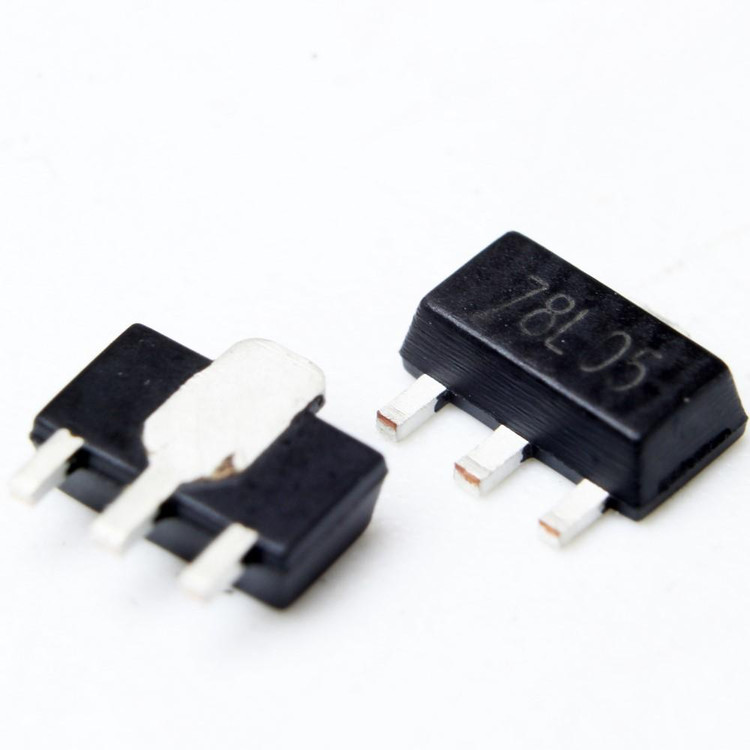

رگولاتور CJ78L05 پکیج SOT-89

رگولاتور ولتاژ CJ78L05 یک مدار مجتمع (IC) خطی سه‌سر است که توسط شرکت Jiangsu Changjing Electronics Technology Co., Ltd طراحی و تولید شده است. این رگولاتور ولتاژ مثبت با خروجی ثابت 5 ولت و جریان حداکثر 100 میلی‌آمپر، به دلیل عملکرد پایدار و کارایی بالا، یکی از محبوب‌ترین انتخاب‌ها برای کاربردهای مختلف الکترونیکی است. CJ78L05 به‌طور خاص برای تنظیم ولتاژ در مدارات حساس مانند میکروکنترلرها، سنسورها و تجهیزات صوتی طراحی شده است و با حذف نویز و مشکلات توزیع ولتاژ، عملکرد بهینه‌ای ارائه می‌دهد.

ویژگی‌های کلیدی

• ولتاژ خروجی ثابت: خروجی دقیق 5 ولت با تلورانس کم برای اطمینان از عملکرد پایدار.

• جریان خروجی: حداکثر 100 میلی‌آمپر، مناسب برای کاربردهای کم‌مصرف.

• ولتاژ ورودی: پشتیبانی از ولتاژ ورودی تا 30 ولت.

• محافظت داخلی: مجهز به ویژگی‌های محدودسازی جریان داخلی و خاموشی حرارتی برای جلوگیری از اضافه‌بار.

• بسته‌بندی متنوع: موجود در بسته‌بندی‌های TO-92 و SOT-89-3L برای انعطاف‌پذیری در طراحی.

• مصرف توان کم: اتلاف توان کل 0.6 وات در دمای محیط 25 درجه سانتی‌گراد.

• کاربرد گسترده: مناسب برای تنظیم ولتاژ در مدارات دیجیتال، سیستم‌های صوتی، و تجهیزات صنعتی.

مزایای استفاده از CJ78L05

رگولاتور CJ78L05 در مقایسه با ترکیب دیود زener و مقاومت، امپدانس خروجی پایین‌تری ارائه می‌دهد و جریان بایاس کمتری مصرف می‌کند. این ویژگی‌ها آن را به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل می‌کند که نیاز به تنظیم ولتاژ دقیق با حداقل نویز و پیچیدگی دارند. همچنین، طراحی ساده و قابلیت اطمینان بالا، این رگولاتور را برای پروژه‌های DIY، طراحی‌های صنعتی، و تولید انبوه مناسب می‌سازد.

کاربردها

• منابع تغذیه مدارات دیجیتال: تأمین ولتاژ پایدار برای میکروکنترلرها و تراشه‌های منطقی.

• تجهیزات صوتی: کاهش نویز و ارائه ولتاژ تمیز برای سیستم‌های صوتی.

• سنسورها و ماژول‌های IoT: تأمین توان برای دستگاه‌های کم‌مصرف اینترنت اشیا.

• پروژه‌های آموزشی و تحقیقاتی: استفاده در کیت‌های آموزشی و پروتوتایپ‌های الکترونیکی.

مشخصات فنی

• ولتاژ خروجی: 5 ولت

• حداکثر جریان خروجی: 100 میلی‌آمپر

• حداکثر ولتاژ ورودی: 30 ولت

• اتلاف توان: 0.6 وات (در دمای 25 درجه سانتی‌گراد)

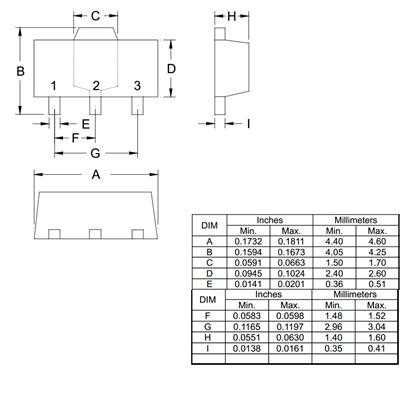

• بسته‌بندی: TO-92، SOT-89-3L

• دمای ذخیره‌سازی: -65 تا 150 درجه سانتی‌گراد

• محافظت: محدودسازی جریان و خاموشی حرارتی

سوالات متداول (FAQ)

1. رگولاتور CJ78L05 برای چه نوع پروژه‌هایی مناسب است؟

CJ78L05 برای پروژه‌هایی که نیاز به ولتاژ ثابت 5 ولت و جریان کم (تا 100 میلی‌آمپر ( دارند، مانند مدارات میکروکنترلر، سنسورها، و سیستم‌های صوتی کم‌مصرف، ایده‌آل است. این رگولاتور به دلیل طراحی ساده و عملکرد قابل اعتماد، در پروژه‌های DIY و صنعتی کاربرد گسترده‌ای دارد.

2. تفاوت CJ78L05 با سایر رگولاتورهای خطی چیست؟

CJ78L05 به دلیل مصرف توان کم، محافظت‌های داخلی (مانند محدودسازی جریان و خاموشی حرارتی)، و قیمت مقرون‌به‌صرفه، گزینه‌ای مناسب برای کاربردهای کم‌مصرف است. در مقایسه با رگولاتورهای سوئیچینگ، این رگولاتور نویز کمتری تولید می‌کند و برای مدارات حساس به نویز مناسب‌تر است.

3. آیا CJ78L05 نیاز به خنک‌کننده دارد؟

در کاربردهای با جریان خروجی پایین (تا 100 میلی‌آمپر) و دمای محیط استاندارد، نیازی به خنک‌کننده اضافی نیست. بااین‌حال، در شرایط با دمای بالا یا نزدیک به حداکثر توان اتلافی (0.6 وات)، استفاده از هیت‌سینک کوچک توصیه می‌شود.

خرید CJ78L05

برای خرید رگولاتور ولتاژ CJ78L05 با کیفیت بالا و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با ضمانت اصالت کالا ارائه می‌دهد و گزینه‌ای ایده‌آل برای تأمین نیازهای پروژه‌های شما است.
