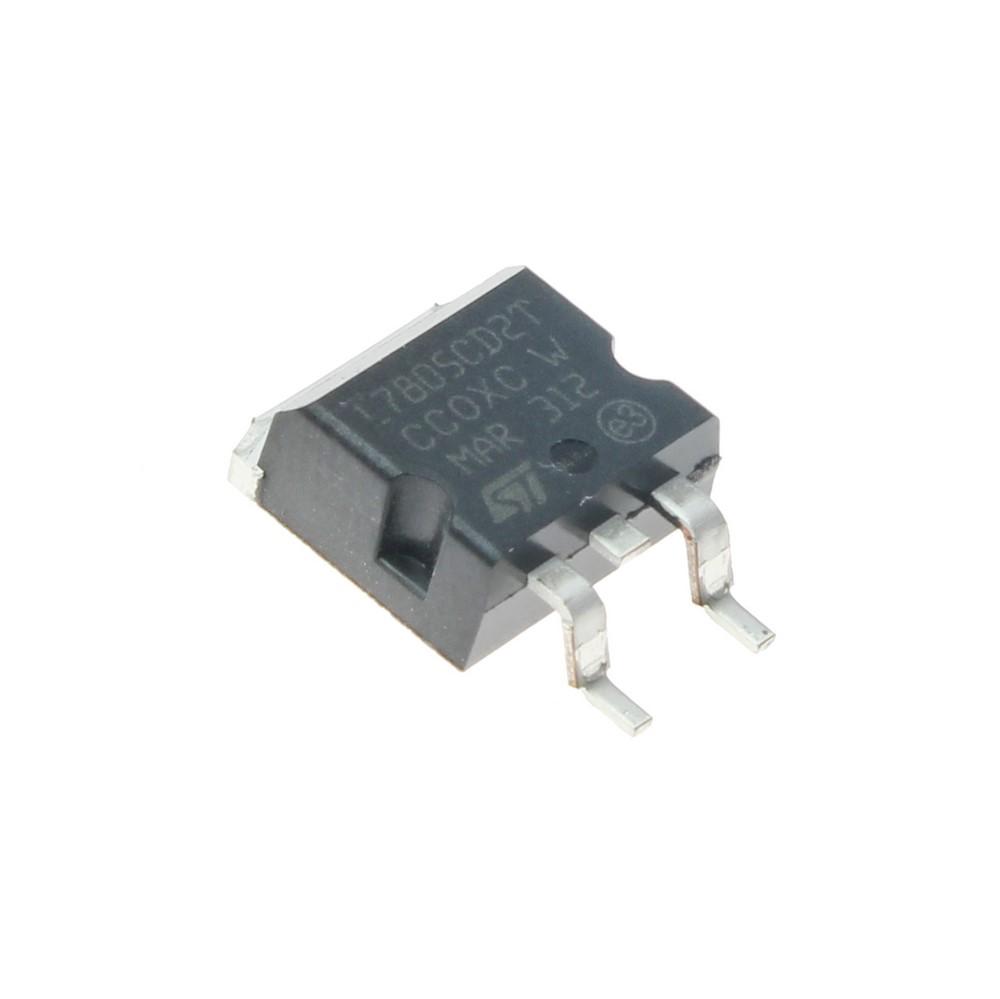

رگولاتور L7805CD2T
نام قطعه: رگولاتور L7805CD2T
نام کارخانهای: L7805CD2T
منفی یا مثبت Positive قطب
جریان خروجی 1.5 آمپر
دقت 100 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 5.2 ولت
ولتاژ خروجی 4.8 ولت
کمترین ولتاژ ورودی 35 ولت
بیشترین ولتاژ ورودی 35 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: STMicroelectronics

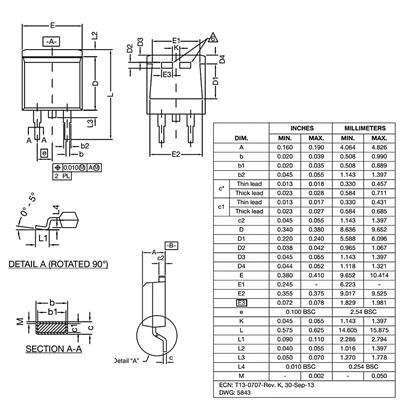

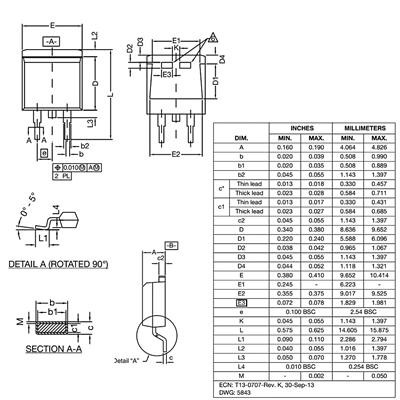

پکیج: TO-263AB (D2PAK)
نوع قطعه: کپی
بستهبندی: Tape & Reel
عنوان گروه: Linear Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 5 ولت 1.5 آمپر Positive Voltage Regulators , Fixed , Output Voltages : 5V , Output Current : 1.5A , Input Voltage : 35V
Polarity Positive Type
Output Current 1.5 A
Tolerance 100 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 5.2 V
Output Voltage (Min) 4.8 V
Input Voltage MIN 35 V
Input Voltage MAX 35 V
Mounting Style SMD/SMT
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package TO-263AB (D2PAK)
L7805CD2T یک رگولاتور ولتاژ خطی مثبت از شرکت STMicroelectronics است که به دلیل عملکرد قابل اعتماد، طراحی ساده و کاربرد گسترده در صنعت الکترونیک، یکی از محبوبترین رگولاتورهای ولتاژ ثابت محسوب میشود. این قطعه الکترونیکی با ارائه ولتاژ خروجی ثابت 5 ولت و توانایی تأمین جریان تا 1.5 آمپر، برای طیف وسیعی از پروژههای الکترونیکی، از جمله منابع تغذیه، سیستمهای تعبیهشده (Embedded Systems)، و مدارهای کنترل مناسب است.
ویژگیهای کلیدی L7805CD2T
- ولتاژ خروجی ثابت: ارائه ولتاژ ثابت 5 ولت با دقت بالا (4.8 تا 5.2 ولت).
- جریان خروجی: توانایی تأمین جریان تا 1.5 آمپر با هیتسینک مناسب.
- بستهبندی D2PAK: طراحی سطحی (SMD) برای نصب آسان و انتقال حرارت بهتر.
- محافظتهای داخلی: مجهز به حفاظت در برابر اضافهبار حرارتی، محدودیت جریان داخلی و حفاظت از منطقه امن عملیاتی (SOA).
- محدوده ولتاژ ورودی: پشتیبانی از ولتاژ ورودی 7 تا 35 ولت.
- دمای کاری: عملکرد پایدار در بازه دمایی 0 تا 125 درجه سانتیگراد.
- کارایی و پایداری: رگولاسیون خط و بار عالی با نسبت رد نویز منبع تغذیه (PSRR) 62 دسیبل.
- کاربرد گسترده: مناسب برای استفاده در منابع تغذیه خطی، سیستمهای میکروکنترلری، شارژرها و دستگاههای صنعتی.
کاربردهای L7805CD2T
رگولاتور L7805CD2T به دلیل سادگی و کارایی، در پروژههای متنوعی مورد استفاده قرار میگیرد:
- منابع تغذیه: تأمین ولتاژ پایدار برای میکروکنترلرها (مانند Arduino، AVR و PIC).
- سیستمهای خودرو: استفاده در کاربردهای خودرو با استاندارد AECQ (در صورت تأیید).
- دستگاههای خانگی و صنعتی: تأمین ولتاژ برای سنسورها، رلهها و مدارات کنترلی.
- پروژههای DIY الکترونیکی: مناسب برای پروژههای دانشجویی و سرگرمی.
- شارژرها و مبدلها: استفاده در مدارات تغذیه باتری و دستگاههای قابل حمل.
مزایای L7805CD2T
- قابلیت اطمینان بالا: طراحی مقاوم با محافظتهای داخلی، این رگولاتور را در برابر شرایط سخت عملیاتی مقاوم میکند.
- نصب آسان: بستهبندی D2PAK امکان لحیمکاری سطحی و مدیریت حرارتی بهینه را فراهم میکند.
- هزینه مقرونبهصرفه: با توجه به عملکرد و کیفیت، گزینهای اقتصادی برای پروژههای مختلف است.
- انعطافپذیری: امکان استفاده با قطعات خارجی برای تنظیم ولتاژ و جریان متغیر.
مشخصات فنی دقیق
- نوع خروجی: ثابت (Fixed)
- ولتاژ خروجی اسمی: 5 ولت
- حداکثر جریان خروجی: 1.5 آمپر
- افت ولتاژ (Dropout Voltage): 2 ولت در 1 آمپر
- حداکثر ولتاژ ورودی: 35 ولت
- جریان Quiescent: 8 میلیآمپر
- بستهبندی: D2PAK (TO-263-3)
- رگولاسیون خط: 100 میلیولت
- رگولاسیون بار: 100 میلیولت
- دمای کاری: 0 تا 125 درجه سانتیگراد
چرا L7805CD2T انتخاب مناسبی است؟
این رگولاتور به دلیل ترکیب کیفیت، کارایی و قیمت مناسب، گزینهای ایدهآل برای مهندسان، طراحان مدار و علاقهمندان به الکترونیک است. طراحی ساده آن نیاز به قطعات خارجی پیچیده را کاهش داده و در عین حال عملکردی پایدار ارائه میدهد. همچنین، پشتیبانی STMicroelectronics از این محصول با ارائه دیتاشیت جامع و ابزارهای طراحی (مانند مدلهای SPICE و IBIS) فرآیند طراحی را آسانتر میکند.
سوالات متداول (FAQ)
- L7805CD2T برای چه نوع پروژههایی مناسب است؟
این رگولاتور برای پروژههایی که نیاز به ولتاژ ثابت 5 ولت و جریان تا 1.5 آمپر دارند، مانند تغذیه میکروکنترلرها، سنسورها، و مدارات دیجیتال یا آنالوگ، ایدهآل است. همچنین در کاربردهای خودرو و صنعتی که نیاز به پایداری ولتاژ دارند، استفاده میشود. - آیا برای استفاده از L7805CD2T نیاز به هیتسینک است؟
بله، در صورتی که جریان خروجی بالا (نزدیک به 1.5 آمپر) یا اختلاف ولتاژ ورودی و خروجی زیاد باشد، استفاده از هیتسینک برای دفع حرارت ضروری است تا از خاموشی حرارتی (Thermal Shutdown) جلوگیری شود. - تفاوت L7805CD2T با L7805CV چیست؟
اصلیترین تفاوت در نوع بستهبندی است. L7805CD2T از بستهبندی D2PAK (SMD) استفاده میکند که برای نصب سطحی مناسب است، در حالی که L7805CV در بستهبندی TO-220 (Through-Hole) عرضه میشود. هر دو عملکرد مشابهی دارند، اما انتخاب بستهبندی به طراحی مدار بستگی دارد.
خرید L7805CD2T
برای تهیه رگولاتور ولتاژ L7805CD2T با کیفیت بالا و قیمت مناسب، پیشنهاد میکنیم از فروشگاه آنلاین E366.ir خرید کنید. این فروشگاه با ارائه محصولات الکترونیکی معتبر و خدمات پشتیبانی قوی، گزینهای مطمئن برای تأمین قطعات مورد نیاز پروژههای شما است. برای اطلاعات بیشتر و خرید، به وبسایت E366.ir مراجعه کنید.
