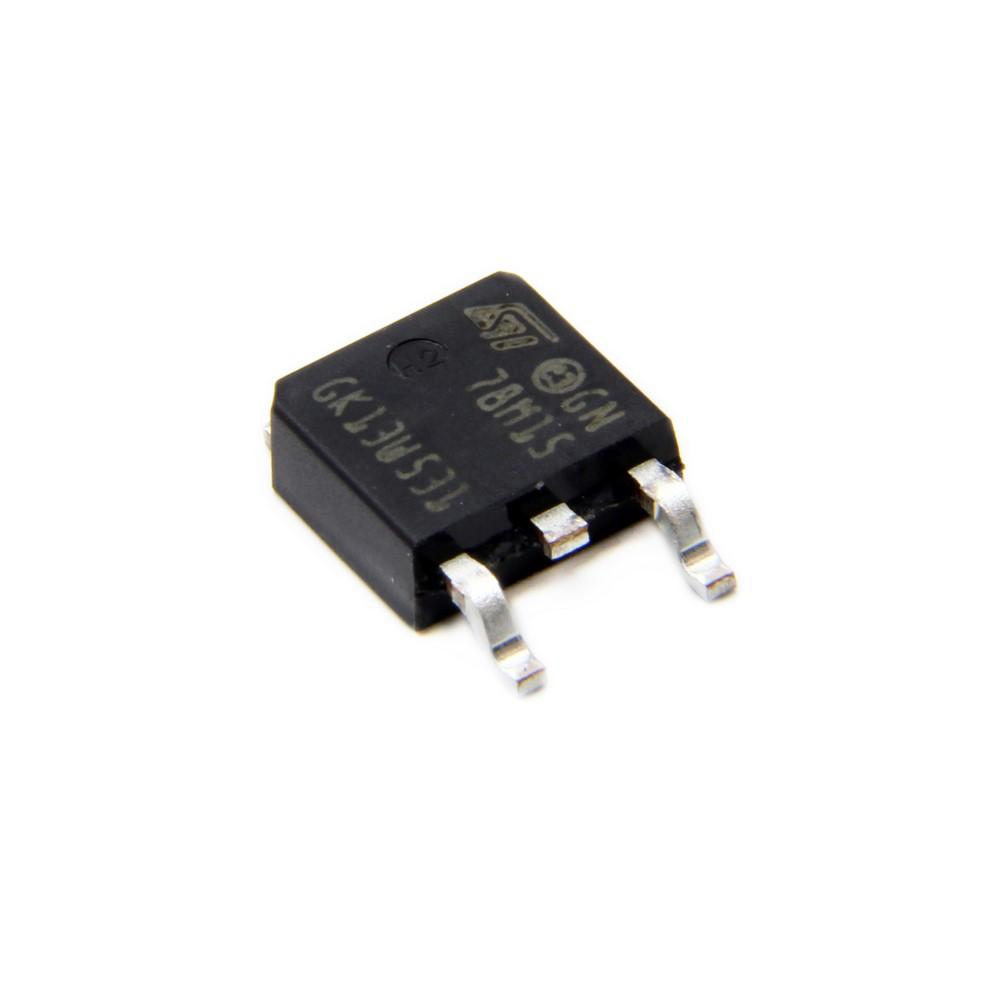

رگولاتور L78M15CDT

L78M15CDT یک رگولاتور ولتاژ خطی مثبت از سری L78M ساخت شرکت STMicroelectronics است که به دلیل عملکرد قابل اعتماد، طراحی مقاوم و کاربرد گسترده در پروژه‌های الکترونیکی، یکی از انتخاب‌های محبوب مهندسان و طراحان مدار به شمار می‌رود. این رگولاتور ولتاژ ثابت 15 ولت با جریان خروجی حداکثر 500 میلی‌آمپر ارائه می‌دهد و برای کاربردهایی که نیاز به تثبیت ولتاژ دقیق و پایدار دارند، ایده‌آل است.

ویژگی‌های کلیدی L78M15CDT

• ولتاژ خروجی ثابت: 15 ولت با دقت بالا (تلرانس ±4% در مدل استاندارد و ±2% در مدل‌های دقیق‌تر مانند L78M15AB).
• جریان خروجی: تا 500 میلی‌آمپر، مناسب برای تغذیه مدارهای کم‌مصرف تا متوسط.
• ولتاژ ورودی: حداکثر 35 ولت، که امکان استفاده در طیف وسیعی از منابع تغذیه را فراهم می‌کند.
• محافظت‌های داخلی: مجهز به محافظت در برابر جریان اضافی، خاموشی حرارتی (Thermal Shutdown) و حفاظت از ناحیه امن (Safe Area Protection) که از آسیب به قطعه در شرایط غیرعادی جلوگیری می‌کند.
• بسته‌بندی: در بسته‌بندی DPAK (TO-252) عرضه می‌شود که نصب سطحی (SMD) را تسهیل می‌کند و برای طراحی‌های فشرده مناسب است.
• دمای کاری: محدوده دمایی 0 تا 150 درجه سانتی‌گراد (در مدل استاندارد) که آن را برای محیط‌های صنعتی و تجاری مناسب می‌سازد.
• مصرف کم در حالت استندبای: طراحی بهینه برای کاهش مصرف انرژی در شرایط کم‌بار.
• سازگاری RoHS: این محصول با استانداردهای زیست‌محیطی RoHS سازگار است و فاقد مواد مضر است.

کاربردهای L78M15CDT

رگولاتور L78M15CDT به دلیل ویژگی‌های برجسته‌اش در بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد، از جمله:

• منابع تغذیه محلی: برای تثبیت ولتاژ در بردهای الکترونیکی و حذف مشکلات توزیع توان در سیستم‌های تک‌نقطه‌ای.
• مدارهای کنترل صنعتی: در سیستم‌های اتوماسیون و تجهیزات صنعتی که نیاز به ولتاژ پایدار دارند.
• دستگاه‌های الکترونیکی مصرفی: مانند دستگاه‌های صوتی، تجهیزات شبکه و سیستم‌های ارتباطی.
• پروژه‌های DIY و آموزشی: به دلیل سهولت استفاده و قیمت مقرون‌به‌صرفه، گزینه‌ای عالی برای دانشجویان و علاقه‌مندان به الکترونیک.
• تغذیه سنسورها و میکروکنترلرها: در پروژه‌هایی که نیاز به ولتاژ ثابت 15 ولت دارند.

مزایای رقابتی

• قابلیت اطمینان بالا: طراحی STMicroelectronics با فناوری پیشرفته، دوام و پایداری طولانی‌مدت را تضمین می‌کند.
• نصب آسان: بسته‌بندی DPAK امکان لحیم‌کاری سطحی و صرفه‌جویی در فضای برد را فراهم می‌کند.
• هزینه اقتصادی: با توجه به عملکرد و کیفیت، این رگولاتور ارزش خرید بالایی دارد.
• انعطاف‌پذیری: امکان استفاده با اجزای خارجی برای تنظیم ولتاژ و جریان در کاربردهای خاص.

مشخصات فنی دقیق

• نوع رگولاتور: خطی، مثبت، ثابت
• ولتاژ خروجی: 15 ولت
• جریان خروجی: حداکثر 500 میلی‌آمپر
• ولتاژ ورودی: 17.5 تا 35 ولت
• افت ولتاژ (Dropout Voltage): 2 ولت در 350 میلی‌آمپر
• نویز خروجی: 54 دسی‌بل در 120 هرتز
• رگولاسیون خط: 100 میلی‌ولت
• رگولاسیون بار: 300 میلی‌ولت
• دمای کاری: 0 تا 150 درجه سانتی‌گراد
• بسته‌بندی: TO-252 (DPAK)، 3 پین
• کد ECCN: EAR99
• وضعیت RoHS: سازگار با ROHS3

چرا L78M15CDT انتخابی هوشمندانه است؟

این رگولاتور به دلیل ترکیب منحصربه‌فردی از کارایی، دوام و قیمت مناسب، انتخابی ایده‌آل برای پروژه‌های الکترونیکی است. محافظت‌های داخلی آن از خرابی در شرایط سخت جلوگیری می‌کند و بسته‌بندی جمع‌وجور آن، استفاده در طراحی‌های مدرن را آسان می‌سازد. اگر به دنبال یک راه‌حل قابل اعتماد برای تثبیت ولتاژ هستید، L78M15CDT گزینه‌ای است که می‌توانید به آن اعتماد کنید.

سوالات متداول (FAQ)

1. تفاوت بین L78M15CDT و L78M15CDT-TR چیست؟

پاسخ: هر دو مدل مشخصات فنی مشابهی دارند، اما L78M15CDT-TR در بسته‌بندی Tape and Reel عرضه می‌شود که برای تولید انبوه و نصب خودکار مناسب است. در مقابل، L78M15CDT به صورت تکی یا در بسته‌بندی‌های دیگر (مانند Tube) عرضه می‌شود. انتخاب بین این دو به نیازهای تولید و نحوه نصب بستگی دارد.

2. آیا L78M15CDT برای پروژه‌های باتری‌محور مناسب است؟

پاسخ: این رگولاتور برای کاربردهایی با منبع تغذیه پایدار مناسب‌تر است، زیرا به دلیل ماهیت خطی، مقداری انرژی به صورت گرما تلف می‌کند. برای پروژه‌های باتری‌محور، رگولاتورهای LDO با افت ولتاژ کمتر یا رگولاتورهای سوئیچینگ ممکن است کارایی بهتری داشته باشند.

3. چگونه می‌توانم از L78M15CDT در برابر گرمای بیش از حد محافظت کنم؟

پاسخ: این رگولاتور مجهز به محافظت داخلی در برابر خاموشی حرارتی است، اما برای عملکرد بهینه، باید از یک هیت‌سینک مناسب استفاده کنید، به‌ویژه اگر جریان خروجی نزدیک به 500 میلی‌آمپر باشد یا ولتاژ ورودی به حداکثر (35 ولت) نزدیک شود. همچنین، اطمینان حاصل کنید که تهویه مناسب در طراحی برد وجود دارد.

خرید L78M15CDT از فروشگاه معتبر

برای تهیه رگولاتور ولتاژ L78M15CDT با تضمین اصالت کالا و قیمت رقابتی، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت بالا ارائه می‌دهد و با خدمات ارسال سریع و پشتیبانی حرفه‌ای، تجربه خریدی مطمئن را برای شما فراهم می‌کند. همین حالا به E366.ir سر بزنید و پروژه‌های الکترونیکی خود را با اطمینان کامل پیش ببرید!
