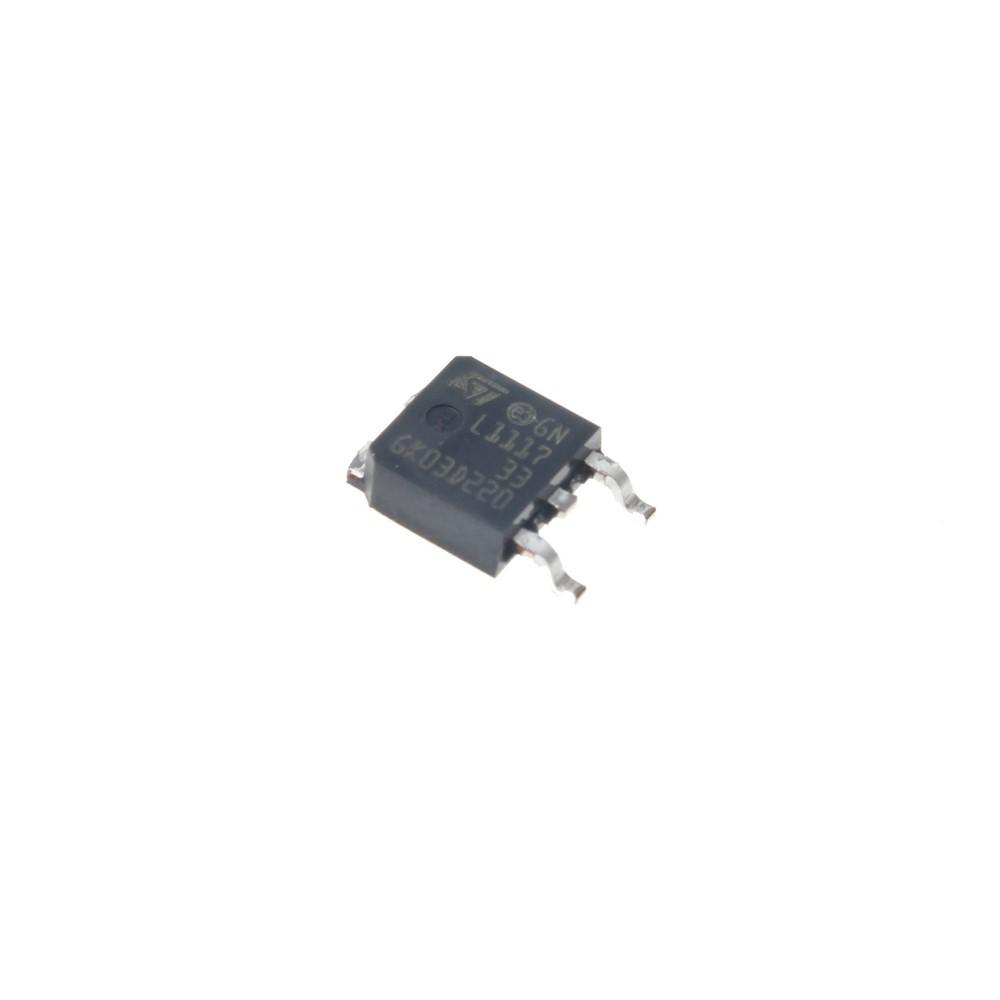

رگولاتور LD1117DT33TR
نام قطعه:رگولاتور LD1117DT33TR
نام کارخانهای: LD1117DT33TR
منفی یا مثبت Positive قطب
جریان خروجی 950 میلی آمپر
دقت 10 میلی ولت
جریان خروجی 800 میلی آمپر
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 3.365 ولت
ولتاژ رهایی 1 ولت
ولتاژ خروجی 3.235 ولت
بیشترین ولتاژ ورودی 15 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: STMicroelectronics
پکیج: TO-252 (D-PAK)
بستهبندی: Tape & Reel
عنوان گروه: LDO Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت3.3ولت 800 میلی آمپر Low Dropout Positive Voltage Regulator , Fixed , Output Voltage : 3.3V , Output Current ; 800mA , Input Voltage : 15V
Polarity Positive Type
Output Current 950 mA
Tolerance 10 mv
Output Current 800 mA
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 3.365 V
Dropout Voltage 1 V
Output Voltage (Min) 3.235 V
Input Voltage MAX 15 V
Mounting Style SMD/SMT
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package TO-252 (D-PAK)
رگولاتور ولتاژ LD1117DT33TR از شرکت STMicroelectronics یک رگولاتور ولتاژ خطی کمافت (Low Dropout - LDO) با خروجی ثابت 3.3 ولت است که برای کاربردهای متنوع در صنایع الکترونیک طراحی شده است. این قطعه با توانایی ارائه جریان خروجی تا 800 میلیآمپر (و در برخی مشخصات تا 950 میلیآمپر) و افت ولتاژ پایین (1.1 ولت)، گزینهای ایدهآل برای پروژههای الکترونیکی حساس به مصرف انرژی و پایداری ولتاژ محسوب میشود. در ادامه به ویژگیها، مزایا و کاربردهای این محصول پرداختهایم تا درک کاملی از قابلیتهای آن به دست آورید.
ویژگیهای کلیدی LD1117DT33TR
-
ولتاژ خروجی ثابت: 3.3 ولت با دقت بالا (±1% در دمای 25 درجه سانتیگراد)
-
جریان خروجی: تا 800 میلیآمپر (در برخی مشخصات تا 950 میلیآمپر)
-
افت ولتاژ (Dropout Voltage): تنها 1.1 ولت، که باعث افزایش کارایی در شرایط ولتاژ ورودی نزدیک به خروجی میشود
-
بستهبندی: DPAK (TO-252-3)، مناسب برای نصب سطحی (SMD) و بهینهسازی فضا
-
ترانزیستور گذر NPN: کاهش جریان Quiescent و هدایت جریان به سمت بار برای افزایش بهرهوری
-
نیاز به خازن حداقل: تنها یک خازن 10 میکروفاراد برای پایداری کافی است
-
محدوده دمای کاری: از -40 تا +125 درجه سانتیگراد، مناسب برای محیطهای صنعتی
-
استانداردهای زیستمحیطی: مطابق با RoHS و REACH، بدون مواد خطرناک (SVHC)
مزایای LD1117DT33TR
-
کارایی بالا: استفاده از ترانزیستور NPN به جای PNP باعث میشود جریان Quiescent عمدتاً به سمت بار هدایت شود، که مصرف انرژی را به حداقل میرساند.
-
پایداری و دقت: با بهرهگیری از فناوری On-Chip Trimming، این رگولاتور ولتاژ خروجی بسیار دقیقی ارائه میدهد که برای کاربردهای حساس حیاتی است.
-
طراحی فشرده: بستهبندی DPAK امکان استفاده در بردهای با فضای محدود را فراهم میکند.
-
انعطافپذیری: این رگولاتور با ورودی ولتاژ 4.75 تا 15 ولت کار میکند و برای طیف وسیعی از منابع تغذیه مناسب است.
-
مقاومت در شرایط سخت: عملکرد قابل اعتماد در دماهای بالا و پایین، آن را برای کاربردهای صنعتی و خودرویی ایدهآل میسازد.
کاربردها
رگولاتور LD1117DT33TR به دلیل ویژگیهای برجستهاش در بسیاری از پروژههای الکترونیکی مورد استفاده قرار میگیرد، از جمله:
-
منابع تغذیه خطی: برای دستگاههای الکترونیکی قابل حمل و کممصرف
-
سیستمهای جاسازیشده (Embedded Systems): مانند میکروکنترلرها و بردهای توسعه (مانند Arduino و Raspberry Pi)
-
صنعت خودرو: تأمین ولتاژ پایدار برای حسگرها و ماژولهای کنترلی
-
تجهیزات مخابراتی: تأمین ولتاژ ثابت برای مدارهای حساس به نویز
-
لوازم خانگی هوشمند: در دستگاههای IoT که نیاز به ولتاژ دقیق و پایدار دارند
چرا LD1117DT33TR را انتخاب کنیم؟
این رگولاتور به دلیل ترکیب منحصربهفرد دقت، کارایی و سهولت استفاده، گزینهای محبوب در میان مهندسان و طراحان الکترونیک است. اگر به دنبال یک رگولاتور ولتاژ با عملکرد قابل اعتماد، نصب آسان و قیمت مقرونبهصرفه هستید، LD1117DT33TR انتخابی هوشمندانه است.
سوالات متداول (FAQ)
1. رگولاتور LD1117DT33TR چه تفاوتی با مدلهای مشابه دارد؟
LD1117DT33TR با استفاده از ترانزیستور NPN به جای PNP، کارایی بالاتری در مصرف انرژی ارائه میدهد. همچنین، افت ولتاژ پایین (1.1 ولت) و نیاز به خازن حداقل 10 میکروفاراد، آن را برای کاربردهای کممصرف و فشرده مناسبتر میکند.
2. آیا این رگولاتور برای پروژههای باتریمحور مناسب است؟
بله، به دلیل افت ولتاژ پایین و جریان Quiescent کم، این رگولاتور برای کاربردهای باتریمحور که نیاز به مصرف انرژی بهینه دارند، بسیار مناسب است.
3. چگونه میتوانم از پایداری ولتاژ خروجی اطمینان حاصل کنم؟
برای اطمینان از پایداری، استفاده از یک خازن سرامیکی یا الکترولیتی 10 میکروفاراد در خروجی رگولاتور کافی است. همچنین، رعایت محدوده ولتاژ ورودی (4.75 تا 15 ولت) و دمای کاری توصیهشده ضروری است.
