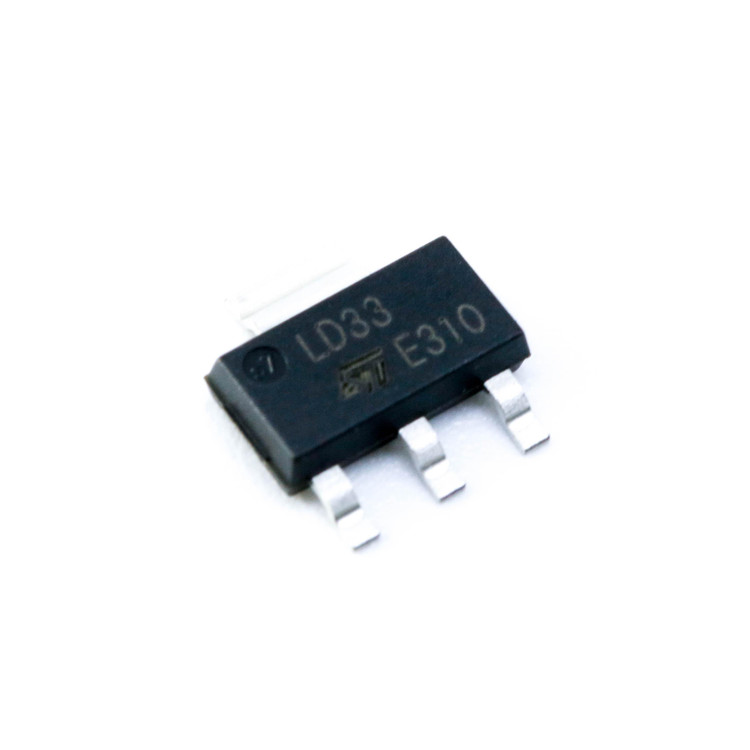

رگولاتور LD1117S33CTR

LD1117S33CTR یک رگولاتور ولتاژ خطی کم‌افت (Low Dropout Voltage Regulator) از شرکت STMicroelectronics است که به دلیل کارایی بالا، طراحی بهینه و قابلیت اطمینان، یکی از محبوب‌ترین انتخاب‌ها برای کاربردهای الکترونیکی متنوع به شمار می‌رود. این رگولاتور با توانایی ارائه جریان خروجی تا 800 میلی‌آمپر و ولتاژ ثابت 3.3 ولت، برای پروژه‌های صنعتی، تجاری و خانگی که نیاز به منبع تغذیه پایدار و دقیق دارند، ایده‌آل است.

ویژگی‌های کلیدی LD1117S33CTR

1. ولتاژ خروجی ثابت: این رگولاتور ولتاژ خروجی ثابت 3.3 ولت را با دقت بالا (±1% در دمای 25 درجه سانتی‌گراد) ارائه می‌دهد، که برای تغذیه میکروکنترلرها، سنسورها و سایر قطعات حساس به ولتاژ مناسب است.
2. افت ولتاژ پایین (Low Dropout): با افت ولتاژ تنها 1 ولت (در جریان 100 میلی‌آمپر)، این رگولاتور کارایی بالایی را حتی در شرایطی که اختلاف ولتاژ ورودی و خروجی کم است، تضمین می‌کند.
3. جریان خروجی بالا: توانایی ارائه جریان تا 800 میلی‌آمپر (و در شرایط خاص تا 950 میلی‌آمپر) این محصول را برای کاربردهای با مصرف توان متوسط مناسب می‌سازد.
4. پایداری حرارتی و حفاظت داخلی: LD1117S33CTR مجهز به حفاظت در برابر جریان اضافی و دمای بالا است، که ایمنی و طول عمر دستگاه را افزایش می‌دهد.
5. طراحی کم‌حجم: این رگولاتور در پکیج SOT-223 عرضه می‌شود که باعث صرفه‌جویی در فضا و سهولت در نصب بر روی بردهای مدارچاپی می‌شود.
6. مصرف جریان پایین در حالت خاموش: با استفاده از ترانزیستور گذر NPN، جریان خاموشی (Quiescent Current) به حداقل می‌رسد و بیشتر جریان به بار منتقل می‌شود.
7. نیاز به خازن ساده: تنها یک خازن حداقل 10 میکروفاراد برای پایداری خروجی کافی است، که طراحی مدار را ساده‌تر می‌کند.

کاربردهای LD1117S33CTR

این رگولاتور ولتاژ به دلیل ویژگی‌های برجسته‌اش در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• منابع تغذیه برای میکروکنترلرها: مانند Arduino، STM32 و Raspberry Pi.
• سیستم‌های جاسازی‌شده (Embedded Systems): در دستگاه‌های IoT و سنسورهای هوشمند.
• لوازم الکترونیکی مصرفی: مانند تلویزیون‌ها، ست‌تاپ‌باکس‌ها و دستگاه‌های صوتی.
• تجهیزات صنعتی: برای تغذیه پایدار در محیط‌های سخت صنعتی.
• پروژه‌های DIY و پروتوتایپ‌سازی: به دلیل سهولت استفاده و قیمت مناسب.

مزایای رقابتی

LD1117S33CTR به دلیل ترکیب ویژگی‌های زیر در مقایسه با سایر رگولاتورهای مشابه در بازار برتری دارد:

• راندمان بالا: استفاده از ترانزیستور NPN باعث کاهش اتلاف انرژی می‌شود.
• کیفیت ساخت بالا: تولید توسط STMicroelectronics، یکی از پیشروهای صنعت نیمه‌هادی.
• انعطاف‌پذیری در طراحی: پشتیبانی از نصب سطحی (SMD) و سازگاری با فرآیندهای تولید خودکار.
• قیمت اقتصادی: با توجه به کارایی و قابلیت‌ها، این محصول ارزش خرید بالایی دارد.

مشخصات فنی دقیق

• ولتاژ خروجی: 3.3 ولت
• جریان خروجی: تا 800 میلی‌آمپر (950 میلی‌آمپر در شرایط خاص)
• افت ولتاژ: 1 ولت (معمولی، در IO = 100 میلی‌آمپر)
• دمای کاری: 0 تا 125 درجه سانتی‌گراد
• ردیابی ولتاژ تغذیه: 75 دسی‌بل (معمولی)

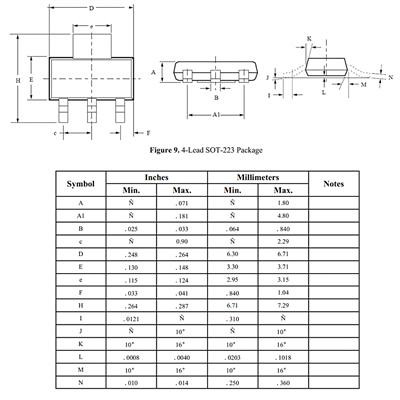

• پکیج: SOT-223 (3+Tab-Pin)
• استاندارد RoHS: سازگار با محیط زیست (Ecopack2)
• حداکثر جریان خروجی در شرایط خاص: 1.3 آمپر (با توجه به منبع)

چرا LD1117S33CTR انتخاب مناسبی است؟

این رگولاتور به دلیل ترکیب دقت، کارایی و قیمت مناسب، انتخابی ایده‌آل برای مهندسان، طراحان مدار و علاقه‌مندان به الکترونیک است. طراحی کم‌حجم و مصرف انرژی بهینه آن را به گزینه‌ای مناسب برای پروژه‌های مدرن تبدیل کرده است. همچنین، پشتیبانی از استانداردهای صنعتی و حفاظت‌های داخلی، اطمینان از عملکرد پایدار و طولانی‌مدت را فراهم می‌کند.

پرسش‌های متداول (FAQ)

1. تفاوت بین LD1117S33CTR و LD1117S33TR چیست؟
   هر دو مدل رگولاتورهای ولتاژ 3.3 ولت از STMicroelectronics هستند و از نظر مشخصات فنی بسیار مشابه‌اند. تفاوت اصلی در بسته‌بندی و فرآیند تولید است؛ LD1117S33CTR به‌صورت نوار و قرقره (Tape and Reel) برای تولید انبوه عرضه می‌شود، در حالی که LD1117S33TR ممکن است در بسته‌بندی‌های دیگر ارائه شود. برای انتخاب مناسب، به نیازهای نصب و تولید خود توجه کنید.
2. آیا LD1117S33CTR برای پروژه‌های IoT مناسب است؟
   بله، این رگولاتور به دلیل افت ولتاژ پایین، پایداری بالا و نیاز به خازن ساده (10 میکروفاراد)، گزینه‌ای عالی برای تغذیه دستگاه‌های IoT مانند سنسورها و ماژول‌های ارتباطی است که نیاز به ولتاژ ثابت 3.3 ولت دارند.
3. چگونه می‌توان از پایداری حرارتی LD1117S33CTR اطمینان حاصل کرد؟
   این رگولاتور دارای حفاظت داخلی در برابر دمای بالا و جریان اضافی است. برای عملکرد بهینه، اطمینان حاصل کنید که دمای محیط در محدوده 0 تا 125 درجه سانتی‌گراد باشد و از هیت‌سینک مناسب در صورت استفاده از جریان بالا بهره ببرید.
