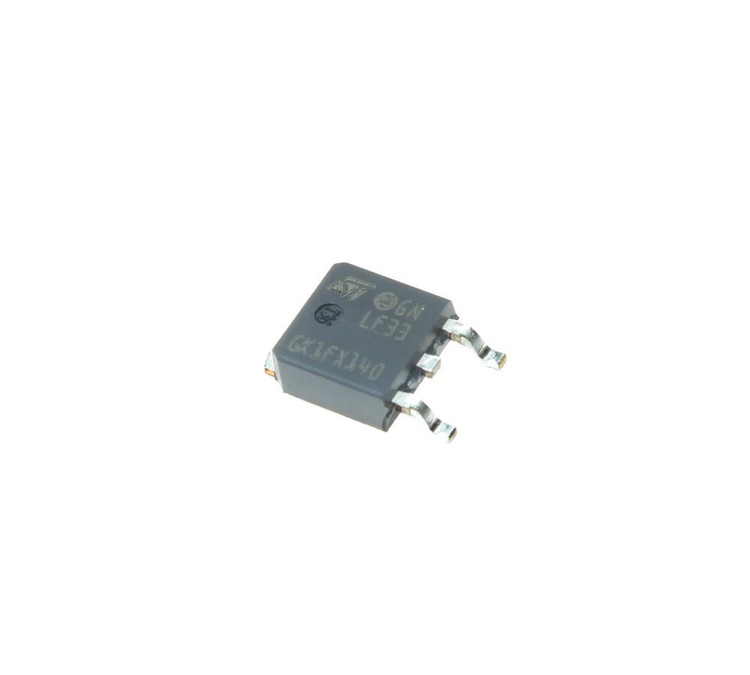

رگولاتور LF33CDT
نام قطعه:رگولاتور LF33CDT
نام کارخانهای: LF33CDT
جریان خروجی 1 آمپر
منفی یا مثبت Positive قطب
دقت 16 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 3.366 ولت
ولتاژ رهایی 200 میلی ولت
ولتاژ خروجی 3.234 ولت
بیشترین ولتاژ ورودی 16 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: STMicroelectronics
پکیج: TO-252 (D-PAK)
بستهبندی: Tape & Reel
عنوان گروه: LDO Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 3.3 ولت500میلی آمپر Low Drop Voltage Regulators With Inhibit , Fixed , Positive , Output Voltage : 3.3V , Output Current : 500mA , Input Voltage : 2.5V - 16V
Output Current 1 A
Polarity Positive Type
Tolerance 16 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 3.366 V
Dropout Voltage 200 mV
Output Voltage (Min) 3.234 V
Input Voltage MAX 16 V
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand STMicroelectronics
Package TO-252 (D-PAK)
LF33CDT یک رگولاتور ولتاژ خطی با افت ولتاژ پایین (Low Dropout Voltage Regulator) از شرکت STMicroelectronics است که به دلیل عملکرد بالا، کارایی مناسب و طراحی کممصرف، گزینهای ایدهآل برای کاربردهای الکترونیکی متنوع به شمار میرود. این رگولاتور با خروجی ثابت 3.3 ولت و توانایی ارائه جریان تا 500 میلیآمپر، در پروژههای الکترونیکی که نیاز به منبع تغذیه پایدار و کمنویز دارند، بسیار مورد استفاده قرار میگیرد. در ادامه به ویژگیها، کاربردها و مزایای این محصول بهصورت حرفهای پرداخته میشود.
ویژگیهای کلیدی LF33CDT
-
ولتاژ خروجی ثابت: 3.3 ولت با دقت ±2%، مناسب برای تغذیه دقیق مدارهای حساس.
-
جریان خروجی: توانایی ارائه حداکثر 500 میلیآمپر جریان.
-
افت ولتاژ پایین: تنها 400 میلیولت در بار کامل، که باعث افزایش کارایی در سیستمهای باتریمحور میشود.
-
محدوده ولتاژ ورودی: 3 تا 16 ولت، انعطافپذیری بالا برای استفاده در شرایط مختلف.
-
دمای کاری گسترده: عملکرد پایدار در بازه دمایی -40 تا +125 درجه سانتیگراد، مناسب برای کاربردهای صنعتی و خودروسازی.
-
قابلیت خاموشسازی (Inhibit): امکان کنترل روشن/خاموش رگولاتور با سیگنال TTL، که در کاهش مصرف انرژی در حالت آمادهبهکار (Standby) موثر است.
-
بستهبندی DPAK: طراحی فشرده و مناسب برای نصب سطحی (SMD)، که باعث صرفهجویی در فضای برد مدار میشود.
-
محافظتهای داخلی: مجهز به محافظت در برابر جریان بیشازحد، دمای بالا و اتصال کوتاه.
کاربردهای LF33CDT
رگولاتور LF33CDT به دلیل ویژگیهای برجستهاش در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد:
-
دستگاههای قابلحمل: مانند گوشیهای هوشمند، تبلتها و دستگاههای IoT که نیاز به تغذیه کممصرف و پایدار دارند.
-
سیستمهای باتریمحور: به دلیل افت ولتاژ پایین و مصرف کم در حالت آمادهبهکار، گزینهای عالی برای دستگاههای شارژی.
-
کاربردهای خودروسازی: با توجه به استانداردهای کیفی بالا و عملکرد در دماهای بالا، مناسب برای سیستمهای الکترونیکی خودرو.
-
تجهیزات صنعتی: در سیستمهای کنترل و سنسورها که نیاز به ولتاژ پایدار و نویز کم دارند.
-
پروژههای DIY الکترونیکی: به دلیل سهولت استفاده و پایداری، انتخابی محبوب در میان علاقهمندان به الکترونیک.
مزایای LF33CDT
-
مصرف انرژی کم: جریان quiescent پایین (50 میکروآمپر در حالت خاموش) باعث کاهش مصرف باتری و افزایش طول عمر دستگاه میشود.
-
پایداری بالا:只需要 یک خازن 2.2 میکروفاراد برای پایداری، که هزینه و فضای مورد نیاز را کاهش میدهد.
-
انعطافپذیری در طراحی: بستهبندی DPAK و قابلیت نصب سطحی، امکان استفاده در بردهای فشرده را فراهم میکند.
-
استانداردهای کیفی بالا: این محصول با استاندارد RoHS و گواهینامههای زیستمحیطی مانند REACH سازگار است و برای کاربردهای صنعتی و تجاری مناسب است.
پرسشهای متداول (FAQ)
1. رگولاتور LF33CDT برای چه نوع پروژههایی مناسب است؟
رگولاتور LF33CDT برای پروژههایی که نیاز به ولتاژ خروجی ثابت 3.3 ولت با جریان تا 500 میلیآمپر دارند، ایدهآل است. این محصول بهویژه در دستگاههای کممصرف، سیستمهای باتریمحور و کاربردهای صنعتی که پایداری و نویز کم اهمیت است، کاربرد دارد.
2. آیا LF33CDT برای کاربردهای خودروسازی مناسب است؟
بله، این رگولاتور با دمای کاری گسترده (-40 تا +125 درجه سانتیگراد) و استانداردهای کیفی بالای STMicroelectronics، برای سیستمهای الکترونیکی خودرو که نیاز به پایداری در شرایط سخت دارند، مناسب است.
3. چگونه میتوان مصرف انرژی LF33CDT را در حالت آمادهبهکار کاهش داد؟
این رگولاتور دارای قابلیت Inhibit است که با استفاده از سیگنال TTL میتوان آن را در حالت خاموش قرار داد. در این حالت، جریان quiescent به 50 میکروآمپر کاهش مییابد، که برای کاهش مصرف انرژی در سیستمهای باتریمحور بسیار مفید است.
