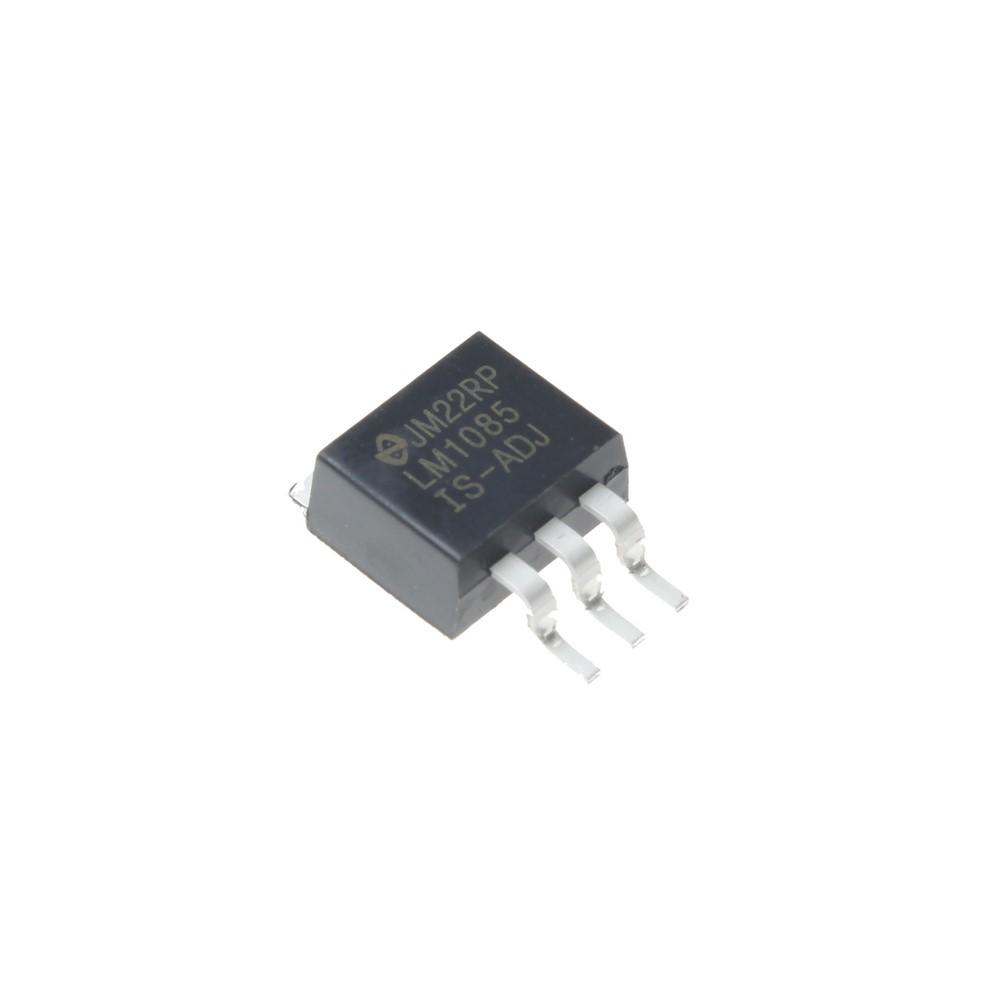

رگولاتور LM1085IS ADJ

LM1085IS ADJ
برند:National Semiconductor
ندارد - کالای مشابه اصل ©️
43,120
توضیحات

نام قطعه: رگولاتور LM1085IS-ADJ
نام کارخانه‌ای: LM1085IS-ADJ
دقت 0.3 درصد
منفی یا مثبت Positive قطب
جریان خروجی 3 آمپر
تعداد خروجی 1 خروجی
نوع خروجی Adjustable
ولتاژ خروجی 15 ولت
ولتاژ خروجی 12 ولت
ولتاژ رهایی 1.3 ولت
ولتاژ خروجی 1.25 ولت
کمترین ولتاژ ورودی 2.6 ولت
بیشترین ولتاژ ورودی 29 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 500 عدد
برند: National Semiconductor

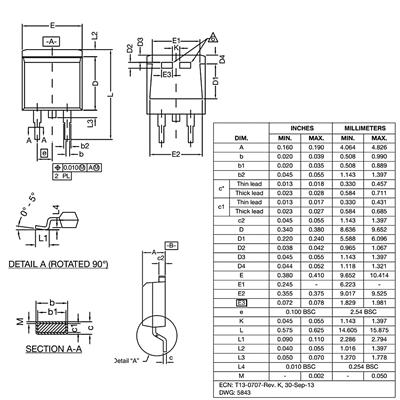

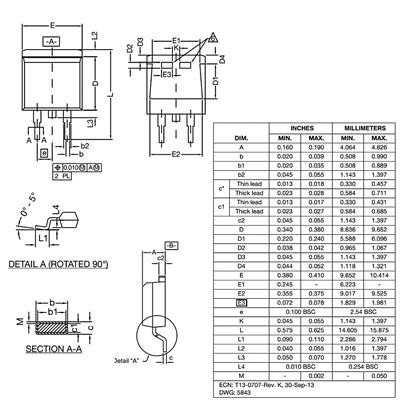

پکیج: TO-263AB (D2PAK)
نوع قطعه: کپی
بسته‌بندی: Tape & Reel
عنوان گروه: LDO Voltage Regulators
توضیحات: رگولاتور خطی متغیر مثبت 3.3-12 ولت 3 آمپر Low Dropout Positive Voltage Regulators , Adjustable , Output Voltage : 3.3V - 12V , Output Cuurent : 3A , Input Voltage : 29V
Tolerance 0.3 %
Polarity Positive Type
Output Current 3 A
Number of Output 1 Output
Output Type Adjustable
Output Voltage (Max) 15 V
Output Voltage (Max) 12 V
Dropout Voltage 1.3 V
Output Voltage (Min) 1.25 V
Input Voltage MIN 2.6 V
Input Voltage MAX 29 V
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand National Semiconductor
Package TO-263AB (D2PAK)

نقد و بررسی

LM1085IS-ADJ یک رگولاتور ولتاژ خطی کم‌افت (Low Dropout - LDO) با قابلیت تنظیم ولتاژ خروجی است که توسط شرکت Texas Instruments طراحی و تولید شده است. این رگولاتور با توانایی ارائه جریان خروجی تا 3 آمپر و افت ولتاژ حداکثر 1.5 ولت در بار کامل، گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به تنظیم دقیق ولتاژ و عملکرد پایدار دارند. این محصول به دلیل طراحی ساده، کارایی بالا و ویژگی‌های محافظتی پیشرفته، در پروژه‌های الکترونیکی متنوع از جمله منابع تغذیه، سیستم‌های صنعتی و تجهیزات مصرفی به کار می‌رود.

LM1085IS-ADJ در پکیج TO-263 عرضه می‌شود که امکان نصب آسان و دفع حرارت مناسب را فراهم می‌کند. این رگولاتور با استفاده از تنها دو مقاومت خارجی، امکان تنظیم ولتاژ خروجی از 1.25 ولت تا 27.5 ولت را فراهم می‌کند و با مشخصاتی نظیر تنظیم خط (Line Regulation) 0.015% و تنظیم بار (Load Regulation) 0.1%، دقت و پایداری فوق‌العاده‌ای را تضمین می‌کند.

ویژگی‌های کلیدی

  • جریان خروجی بالا: توانایی ارائه جریان مداوم تا 3 آمپر.

  • افت ولتاژ کم: حداکثر 1.5 ولت در بار 3 آمپر، که راندمان را در کاربردهای با اختلاف ولتاژ کم افزایش می‌دهد.

  • ولتاژ خروجی قابل تنظیم: از 1.25 ولت تا 27.5 ولت با استفاده از دو مقاومت خارجی.

  • حفاظت‌های داخلی: مجهز به محافظت در برابر اضافه‌بار حرارتی و اتصال کوتاه.

  • پکیج TO-263: طراحی مقاوم با قابلیت دفع حرارت مناسب برای کاربردهای صنعتی.

  • سازگاری با استاندارد LM317: دارای پین‌آوت مشابه LM317 برای جایگزینی آسان.

کاربردها

LM1085IS-ADJ به دلیل انعطاف‌پذیری و عملکرد قوی در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

  • منابع تغذیه تنظیم‌شده: برای تأمین ولتاژ پایدار در دستگاه‌های الکترونیکی.

  • شارژرهای باتری: برای تنظیم ولتاژ و جریان در فرآیند شارژ.

  • سیستم‌های میکروپروسسوری: تأمین ولتاژ دقیق برای میکروکنترلرها و پردازنده‌ها.

  • تجهیزات صنعتی و مصرفی: در سیستم‌های کنترل صنعتی، ابزارهای قابل حمل و دستگاه‌های خانگی.

مزایا

  • انعطاف‌پذیری بالا: قابلیت تنظیم ولتاژ خروجی برای نیازهای مختلف.

  • عملکرد پایدار: تنظیم دقیق ولتاژ حتی در شرایط بار متغیر.

  • دوام و قابلیت اطمینان: محافظت‌های داخلی در برابر خطاهای رایج مانند اضافه‌بار و گرمای بیش از حد.

  • نصب آسان: پکیج TO-263 امکان لحیم‌کاری و مدیریت حرارتی ساده را فراهم می‌کند.

مشخصات فنی

  • ولتاژ ورودی: تا 29 ولت

  • ولتاژ خروجی: قابل تنظیم از 1.25 ولت تا 27.5 ولت

  • جریان خروجی: حداکثر 3 آمپر

  • افت ولتاژ: 1.5 ولت در 3 آمپر

  • دمای کاری: 0 تا 125 درجه سانتی‌گراد

  • پکیج: TO-263 (DDPAK-3)

  • محافظت‌ها: محدودسازی جریان، خاموشی حرارتی

سوالات متداول (FAQ)

1. چگونه می‌توان ولتاژ خروجی LM1085IS-ADJ را تنظیم کرد؟

برای تنظیم ولتاژ خروجی، از دو مقاومت خارجی (R1 و R2) استفاده می‌شود. مقاومت R1 بین پین خروجی و پین تنظیم (Adjust) و مقاومت R2 بین پین تنظیم و زمین قرار می‌گیرد. ولتاژ خروجی با استفاده از فرمول زیر محاسبه می‌شود:
Vout = 1.25 × (1 + R2/R1) + (Iadj × R2)
که در آن Iadj (جریان تنظیم) معمولاً حدود 50 میکروآمپر است. با انتخاب مقادیر مناسب برای R1 و R2، می‌توانید ولتاژ مورد نظر را تنظیم کنید.

2. آیا LM1085IS-ADJ برای کاربردهای با جریان بالا مناسب است؟

بله، این رگولاتور با توانایی ارائه جریان تا 3 آمپر برای کاربردهایی مانند منابع تغذیه، شارژرها و سیستم‌های میکروپروسسوری که نیاز به جریان بالا دارند، بسیار مناسب است. با این حال، برای مدیریت دمای تولیدشده، استفاده از هیت‌سینک توصیه می‌شود.

3. تفاوت LM1085IS-ADJ با LM317 چیست؟

هر دو رگولاتور از نظر پین‌آوت مشابه هستند، اما LM1085IS-ADJ دارای افت ولتاژ کمتر (1.5 ولت در مقابل 2.5 ولت برای LM317) و توانایی ارائه جریان بالاتر (3 آمپر در مقابل 1.5 آمپر) است. این ویژگی‌ها LM1085IS-ADJ را برای کاربردهای با راندمان بالاتر و جریان بیشتر مناسب‌تر می‌کند.

خرید LM1085IS-ADJ

برای خرید LM1085IS-ADJ با کیفیت بالا و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با ضمانت اصالت کالا ارائه می‌دهد و گزینه‌ای مطمئن برای تأمین نیازهای پروژه‌های الکترونیکی شماست.
