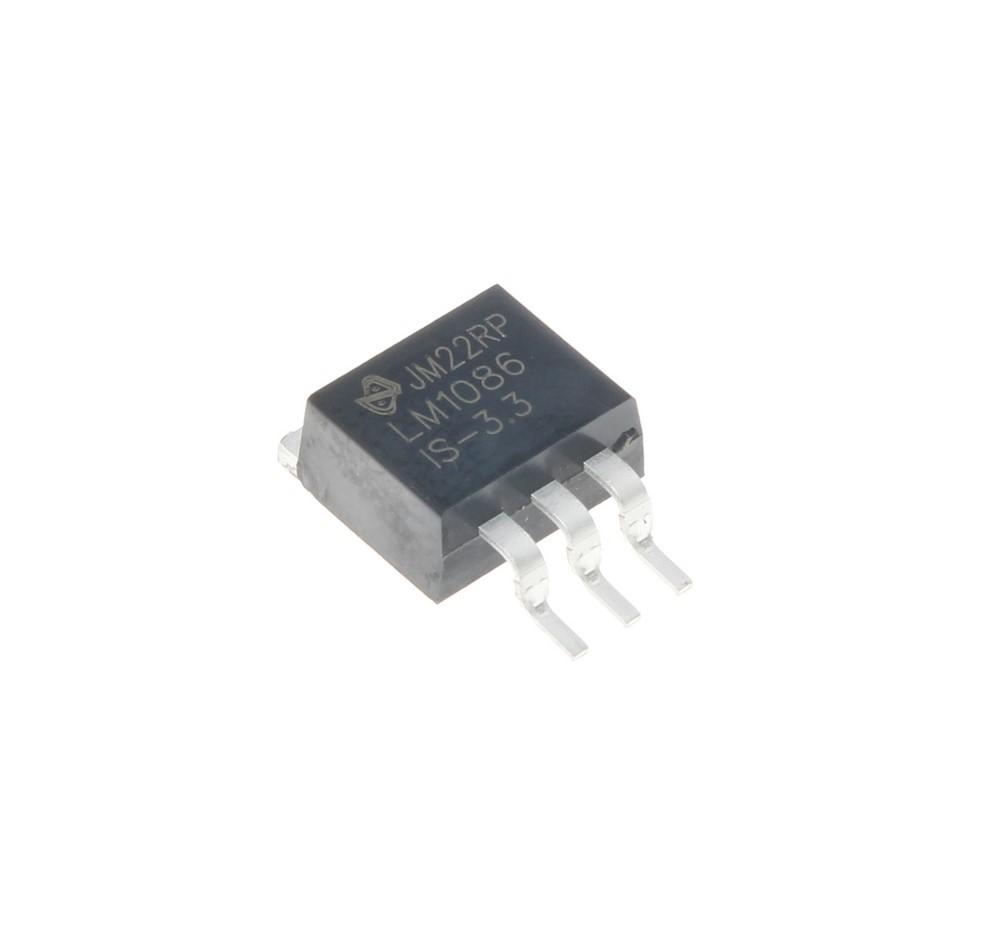

رگولاتور ولتاژ LM1086IS-3.3 از شرکت Texas Instruments یک رگولاتور خطی کم‌افت (Low Dropout - LDO) با عملکرد بالا است که برای تأمین ولتاژ ثابت 3.3 ولت با جریان خروجی تا 1.5 آمپر طراحی شده است. این قطعه الکترونیکی به دلیل ویژگی‌های برجسته‌ای مانند افت ولتاژ پایین، پایداری بالا، و حفاظت‌های داخلی، گزینه‌ای ایده‌آل برای کاربردهای متنوع در صنایع الکترونیک، مخابرات، و سیستم‌های嵌入 شده محسوب می‌شود.

ویژگی‌های کلیدی LM1086IS-3.3

• ولتاژ خروجی ثابت: ارائه ولتاژ دقیق 3.3 ولت با دقت 2%، مناسب برای تغذیه مدارهای حساس.

• جریان خروجی بالا: توانایی تأمین جریان تا 1.5 آمپر، که آن را برای تغذیه بارهای متوسط تا سنگین مناسب می‌کند.

• افت ولتاژ پایین: حداکثر افت ولتاژ 1.5 ولت در جریان 1.5 آمپر، که امکان استفاده از ورودی‌های ولتاژ نزدیک به خروجی را فراهم می‌کند.

• محافظت‌های داخلی: شامل حفاظت در برابر جریان بیش‌ازحد (Current Limiting) و خاموشی حرارتی (Thermal Shutdown) برای افزایش ایمنی و طول عمر قطعه.

• محدوده ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی تا 29 ولت، که انعطاف‌پذیری بالایی در طراحی مدار ایجاد می‌کند.

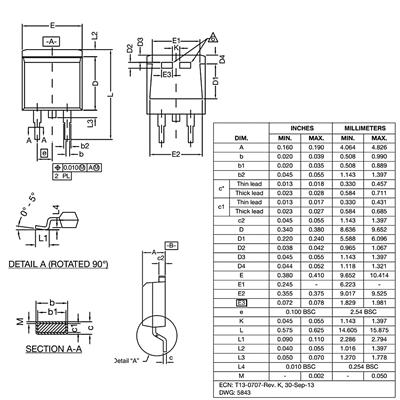

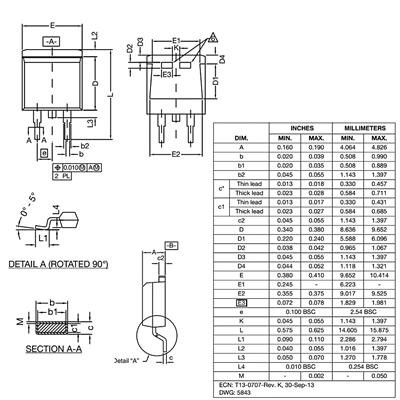

• بسته‌بندی TO-263: طراحی مقاوم و مناسب برای دفع حرارت، که نصب و استفاده در محیط‌های صنعتی را تسهیل می‌کند.

• دمای عملیاتی گسترده: عملکرد پایدار در محدوده دمایی -40 تا +125 درجه سانتی‌گراد، مناسب برای شرایط سخت محیطی.

کاربردها

رگولاتور LM1086IS-3.3 به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردها استفاده می‌شود:

• منابع تغذیه خطی: برای تأمین ولتاژ پایدار در تجهیزات الکترونیکی مانند میکروکنترلرها، حسگرها، و ماژول‌های ارتباطی.

• سیستم‌های نهفته (Embedded Systems): مناسب برای تغذیه پردازنده‌ها و آی‌سی‌های دیجیتال با ولتاژ 3.3 ولت.

• دستگاه‌های مخابراتی: تأمین توان برای روترها، سوئیچ‌ها، و تجهیزات شبکه.

• پروژه‌های DIY و طراحی‌های الکترونیکی: ایده‌آل برای پروژه‌های دانشجویی و نمونه‌سازی به دلیل سهولت استفاده و پایداری بالا.

مزایای استفاده از LM1086IS-3.3

• عملکرد پایدار: با رگولاسیون خط 0.015% (معمولی) و رگولاسیون بار 0.1% (معمولی)، این رگولاتور ولتاژ خروجی بسیار دقیقی ارائه می‌دهد.

• نصب آسان: نیاز به حداقل قطعات خارجی (بدون نیاز به خازن ورودی در شرایط خاص) و طراحی ساده برای تنظیم ولتاژ.

• مقاومت در برابر شرایط سخت: مناسب برای کاربردهایی که نیاز به عملکرد در دماهای بالا یا پایین دارند.

• سازگاری با استانداردهای صنعتی: این قطعه با استانداردهای LM317 سازگار است و جایگزینی مناسب برای طراحی‌های قدیمی‌تر محسوب می‌شود.

سوالات متداول (FAQ)

1. تفاوت LM1086IS-3.3 با رگولاتورهای مشابه چیست؟

LM1086IS-3.3 به دلیل افت ولتاژ پایین (1.5 ولت در 1.5 آمپر) و توانایی تأمین جریان بالا، نسبت به رگولاتورهای سنتی مانند LM317 کارایی بهتری دارد. همچنین، حفاظت‌های داخلی پیشرفته‌تر و دقت بالاتر در ولتاژ خروجی، آن را برای کاربردهای مدرن مناسب‌تر می‌کند.

2. آیا برای استفاده از LM1086IS-3.3 نیاز به خازن ورودی است؟

در شرایطی که رگولاتور بیش از 6 اینچ از خازن‌های فیلتر ورودی فاصله داشته باشد، استفاده از خازن ورودی توصیه می‌شود. با این حال، در بسیاری از کاربردها، این رگولاتور بدون خازن ورودی نیز عملکرد مطلوبی دارد.

3. چگونه می‌توان از ایمنی LM1086IS-3.3 در کاربردهای صنعتی اطمینان حاصل کرد؟

LM1086IS-3.3 با داشتن حفاظت‌های داخلی مانند محدودسازی جریان و خاموشی حرارتی، ایمنی بالایی را تضمین می‌کند. برای افزایش ایمنی، توصیه می‌شود از هیت‌سینک مناسب برای دفع حرارت استفاده کنید و از تماس با مواد خطرناک یا استفاده نادرست (مانند خوردن یا استعمال دخانیات پس از تماس) خودداری کنید.

خرید LM1086IS-3.3

برای تهیه رگولاتور LM1086IS-3.3 با کیفیت بالا و تضمین اصالت کالا، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با قیمت‌های رقابتی و خدمات ارسال سریع ارائه می‌دهد. با خرید از E366.ir، از پشتیبانی فنی و گارانتی اصالت کالا بهره‌مند شوید و پروژه‌های خود را با اطمینان به انجام برسانید.
