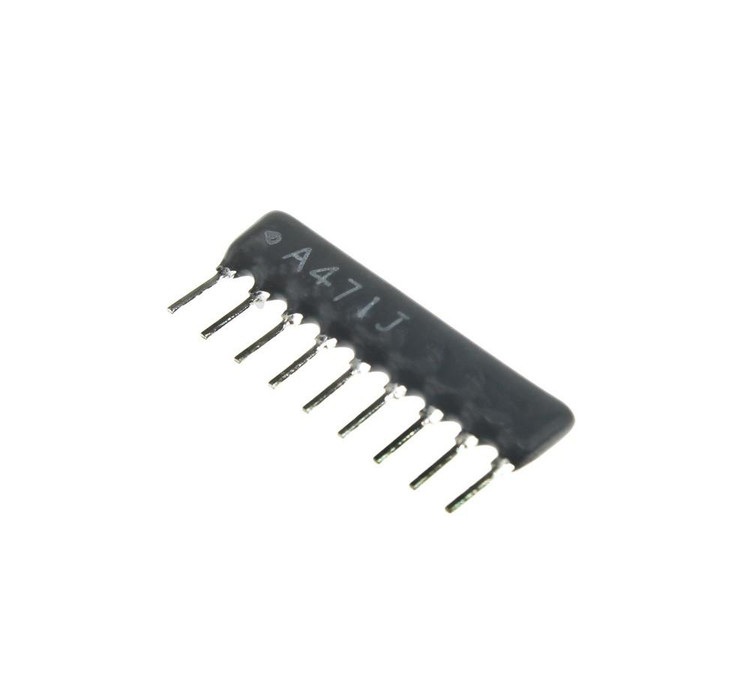

مقاومت آرایه ای 9 پین یک سر مشترک 470 اهم 1/8 وات 2 درصد Sip ARRAY 470ohm 1/8W 9pin 2%

ARRAY 470 OHM 9PIN 2%
ندارد - کالای اصل 🏅
13,200
توضیحات

مقاومت 470 اهم
دقت 2 درصد
نوع اشتراک Bussed
کارکرد Networks
تعداد مقاومت 8 عدد
ضریب دمایی -100 ضریب دمایی
تعداد پین ها 9 پین
ضریب دمایی 100 ضریب دمایی
نوع قرار گیری SIP
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
برند Fenghua Advanced Technology
پکیج SIP-9
توضیحات: مقاومت 9 پین یک سر مشترک 470 اهم %2 Thick Film Resistor Network ; Resistance : 470 Ohm , Power Rate : 1/8W , Tolerance: ±2%

Resistance 470 Ω
Tolerance 2 %
Circuit Type Bussed
Function Networks
Number of Resistors 8 Pcs
Temperature Coefficient (Min) -100 PPM/°C
Number of Pins 9 Pin
Temperature Coefficient (Max) 100 PPM/°C
Termination Style SIP
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand Fenghua Advanced Technology
Package SIP-9

نقد و بررسی

محصول ARRAY 470 OHM 9PIN یک قطعه الکترونیکی است که معمولاً در مدارهای الکترونیکی برای مقاومت یا تقسیم ولتاژ استفاده میشود. این قطعه شامل ۹ پایه (پین) است که به صورت آرایه ای از مقاومتهای ۴۷۰ اهمی متصل شده اند.

توضیحات محصول:

ARRAY 470 OHM 9PIN یک آرایه مقاومتی (Resistor Array) است که شامل چندین مقاومت ۴۷۰ اهمی در یک بسته فشرده و کوچک است. این قطعه برای کاهش تعداد قطعات در PCB و صرفه جویی در فضای مدار استفاده میشود. با داشتن ۹ پایه، این آرایه مقاومتی میتواند در کاربردهای مختلفی مانند تقسیم ولتاژ، محدود کردن جریان، یا فیلتر کردن سیگنال ها استفاده شود.

مشخصات فنی:

  • مقاومت هر المان: ۴۷۰ اهم

  • تعداد پایه ها: ۹ پین

  • نوع بسته بندی: DIP (Dual In-line Package) یا SMD (Surface Mount Device)

  • توان مجاز: معمولاً ۰٫۱۲۵ وات یا بیشتر (بسته به مدل)

  • تلرانس مقاومت: ±2%

  • کاربردها: مدارهای الکترونیکی، تقسیم ولتاژ، فیلتر کردن سیگنالها، مدارهای دیجیتال و آنالوگ

کاربردهای رایج:

  1. مدارهای تقسیم ولتاژ: برای کاهش ولتاژ در مدارهای آنالوگ.

  2. مدارهای دیجیتال: به عنوان مقاومت Pull-up یا Pull-down در میکروکنترلرها.

  3. فیلتر کردن سیگنالها: در ترکیب با خازنها برای ایجاد فیلترهای پایینگذر یا بالاگذر.

  4. محدود کردن جریان: برای محافظت از LEDها یا سایر قطعات حساس.

مزایای استفاده از آرایه مقاومتی:

  • صرفه جویی در فضا: جایگزین مناسبی برای چندین مقاومت مجزا است.

  • سهولت در مونتاژ: کاهش تعداد قطعات و سیمکشی در PCB.

  • قیمت مقرون به صرفه: هزینه کمتر نسبت به خرید مقاومت های مجزا.

نکات مهم هنگام استفاده:

  • اطمینان حاصل کنید که ولتاژ و جریان اعمال شده به هر مقاومت در محدوده مجاز باشد.

  • در صورت استفاده در مدارهای با فرکانس بالا، به اثرات پارازیتی مانند ظرفیت خازنی توجه کنید.

  • برای جلوگیری از گرمای بیش از حد، از heatsink یا تهویه مناسب استفاده کنید.

جایگزینهای احتمالی:

  • اگر مقاومت ۴۷۰ اهمی در دسترس نبود، میتوان از مقاومتهای نزدیک به این مقدار (مانند ۴۵۰ یا ۵۱۰ اهم) استفاده کرد.

  • در صورت نیاز به تعداد پایه های کمتر، آرایه های مقاومتی با ۴ یا ۸ پین نیز موجود هستند.

جمع بندی:

آرایه مقاومتی ARRAY 470 OHM 9PIN یک قطعه کاربردی و مقرون به صرفه برای طراحی مدارهای الکترونیکی است. با استفاده از این قطعه، میتوانید فضای PCB را بهینه کرده و فرآیند مونتاژ را ساده تر کنید. این محصول برای مهندسان، دانشجویان و علاقه مندان به الکترونیک گزینه مناسبی است.
