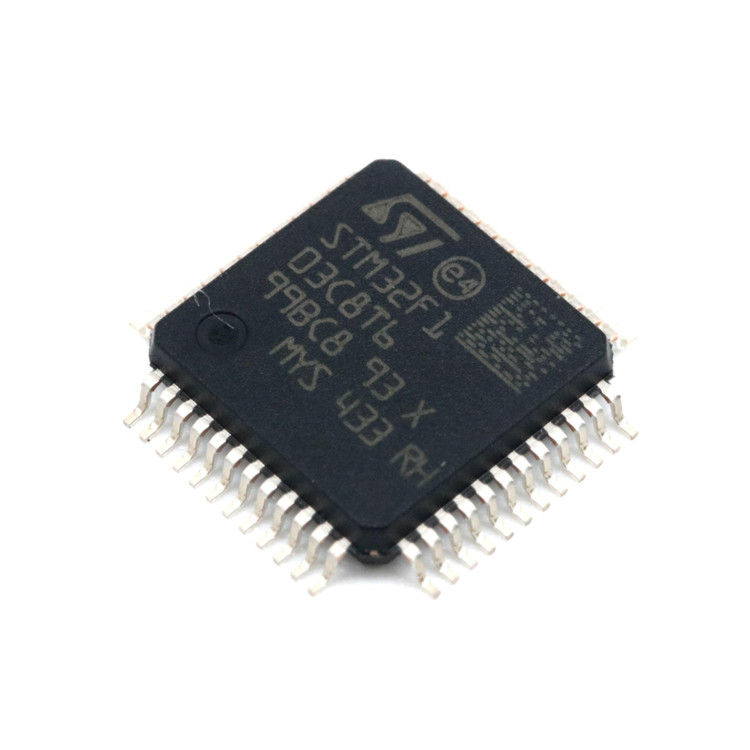

میکروکنترلر STM32F103C8T6 پکیج LQFP-48

STM32F103C8T6
برند:STMicroelectronics
ندارد - کالای اصل 🏅
164,220
مشخصات

نوع هسته

Cortex-M3

خانواده پردازشگر

ARM Cortex M

تعداد ورودی/خروجی

37

توضیحات

نام قطعه: میکروکنترلر STM32F103C8T6
نام کارخانه‌ای: STM32F103C8T6
تعداد در بسته: 250 عدد
برند: STMicroelectronics

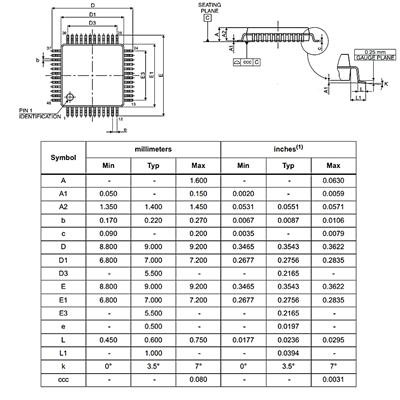

پکیج: LQFP-48

نوع هسته ARM Cortex M3
بیشترین فرکانس کاری 72 مگا هرتز
تعداد ورودی/خروجی 37 ورودی/خروجی
حافظه قابل برنامه ریزی 64 کیلو بایت
مقدار RAM 20 کیلو بایت
دقت ADC 12 بیت
خانواده پردازشگر ARM Cortex M
نوع قرار گیری SMD/SMT
کمترین ولتاژ تغذیه 2 ولت
بیشترین ولتاژ تغذیه 3.6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
بسته‌بندی: Tray
عنوان گروه: ARM Microcontrollers - MCU
دیتاشیت: STM32F103C8T6
توضیحات: 32-BIT F:64KB SRAM:20KB Arm-Based 32bit MCU Microcontroller with Flash:648Kbyte SRAM:20Kbyte

Core ARM Cortex M3
Maximum Clock Frequency 72 MHz
Number of I/Os 37 I/O
Program Memory Size 64 kB
Data RAM Size 20 kB
ADC Resolution 12 bit
Processor Series ARM Cortex M
Termination Style SMD/SMT
Supply Voltage (Min) 2 V
Supply Voltage (Max) 3.6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package LQFP-48

نقد و بررسی

میکروکنترلر STM32F103C8T6 یکی از محصولات پرکاربرد خانواده STM32 از شرکت STMicroelectronics است. این میکروکنترلر بر پایه معماری ARM Cortex-M3 طراحی شده و با فرکانس کاری حداکثر 72 مگاهرتز، عملکردی قدرتمند و بهینه را ارائه می‌دهد. این محصول به دلیل قیمت مناسب، قابلیت‌های گسترده و انعطاف‌پذیری بالا، در پروژه‌های مختلف صنعتی، مصرفی و آموزشی مورد استفاده قرار می‌گیرد.

ویژگی‌های فنی کلیدی:

  1. هسته Cortex-M3: این میکروکنترلر از هسته 32 بیتی ARM Cortex-M3 بهره می‌برد که امکان اجرای دستورات با سرعت بالا و مصرف انرژی بهینه را فراهم می‌کند.

  2. فرکانس کاری: حداکثر فرکانس کاری 72 مگاهرتز که امکان پردازش سریع و اجرای برنامه‌های پیچیده را ممکن می‌سازد.

  3. حافظه:

    • 64 کیلوبایت فلش مموری برای ذخیره‌سازی کد

    • 20 کیلوبایت SRAM برای ذخیره‌سازی داده‌ها

  4. پورت‌های ارتباطی:

    • 2 پورت SPI

    • 2 پورت I2C

    • 3 پورت USART

    • 1 پورت USB

    • 1 پورت CAN

  5. تایمرها:

    • 3 تایمر 16 بیتی

    • 1 تایمر 16 بیتی برای کنترل موتور (PWM پیشرفته)

  6. مبدل آنالوگ به دیجیتال (ADC): 2 مبدل 12 بیتی با 10 کانال ورودی که امکان نمونه‌برداری سریع از سیگنال‌های آنالوگ را فراهم می‌کند.

  7. ولتاژ کاری: 2.0 تا 3.6 ولت که آن را برای کاربردهای کم‌مصرف مناسب می‌سازد.

  8. پکیج: LQFP48 با 37 پین GPIO که امکان اتصال به قطعات خارجی را فراهم می‌کند.

  9. دمای کاری: محدوده دمایی -40 تا +85 درجه سانتی‌گراد که امکان استفاده در محیط‌های صنعتی را ممکن می‌سازد.

کاربردهای رایج:

  • سیستم‌های کنترل صنعتی

  • دستگاه‌های پزشکی

  • سیستم‌های تعبیه‌شده (Embedded Systems)

  • رباتیک

  • پروژه‌های IoT

  • سیستم‌های ارتباطی و شبکه‌ای

مزایای STM32F103C8T6:

  • قیمت مناسب: این میکروکنترلر با توجه به قابلیت‌هایش، قیمت بسیار مناسبی دارد.

  • انعطاف‌پذیری بالا: با پورت‌های ارتباطی متنوع، امکان اتصال به انواع سنسورها و ماژول‌ها را فراهم می‌کند.

  • پشتیبانی گسترده: به دلیل محبوبیت بالا، منابع آموزشی، کتابخانه‌ها و ابزارهای توسعه زیادی برای آن وجود دارد.

معایب:

  • محدودیت حافظه: با توجه به حجم حافظه فلش و SRAM، برای برنامه‌های بسیار پیچیده ممکن است محدودیت وجود داشته باشد.

  • عدم وجود حافظه خارجی: این میکروکنترلر فاقد رابط حافظه خارجی (مانند FSMC) است.

سوالات متداول (FAQ):

  1. آیا این میکروکنترلر برای پروژه‌های IoT مناسب است؟
    بله، STM32F103C8T6 با پورت‌های ارتباطی متنوع مانند USART، SPI و I2C و همچنین پشتیبانی از پروتکل‌هایی مانند CAN و USB، گزینه مناسبی برای پروژه‌های IoT است.

  2. آیا می‌توان از این میکروکنترلر برای کنترل موتور استفاده کرد؟
    بله، این میکروکنترلر دارای تایمرهای PWM پیشرفته است که برای کنترل موتورهای DC و سروو موتورها مناسب هستند.

  3. چه ابزارهای توسعه‌ای برای برنامه‌نویسی این میکروکنترلر وجود دارد؟
    شما می‌توانید از محیط‌های توسعه‌ای مانند STM32CubeIDE، Keil µVision و همچنین کتابخانه‌های HAL و LL شرکت STMicroelectronics استفاده کنید. همچنین، کامپایلرهای مبتنی بر GCC نیز پشتیبانی می‌شوند.

این میکروکنترلر به دلیل ترکیب مناسبی از قیمت، عملکرد و قابلیت‌ها، یکی از گزینه‌های محبوب در بین توسعه‌دهندگان و مهندسان الکترونیک است.
