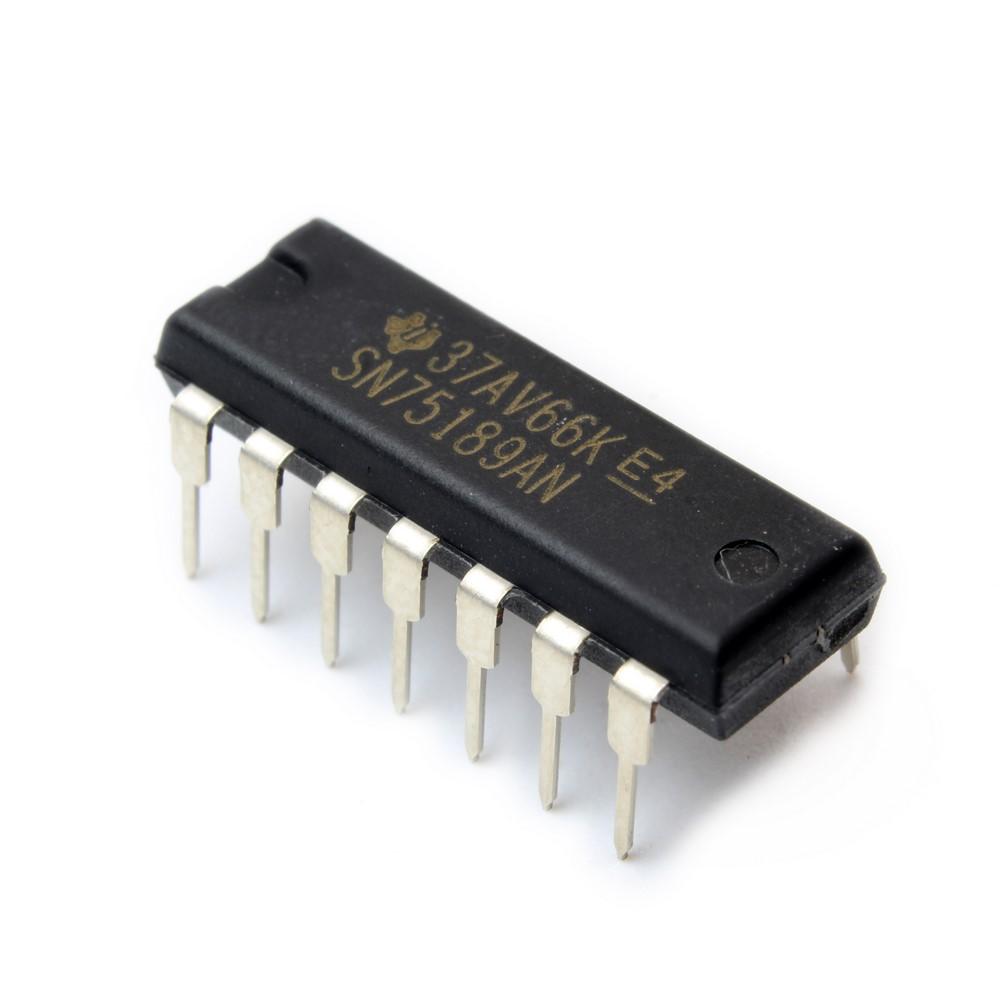

آی سی SN75189AN

تراشه SN75189AN از شرکت Texas Instruments یک گیرنده خط چهارگانه (Quadruple Line Receiver) با فناوری Schottky کم‌مصرف است که به‌طور خاص برای رابط استاندارد بین تجهیزات ترمینال داده (DTE) و تجهیزات ارتباط داده (DCE) طراحی شده است. این تراشه با رعایت استاندارد TIA/EIA-232-F و توصیه‌نامه ITU V.28، عملکردی قابل اعتماد و کارآمد را در برنامه‌های ارتباطی سریال ارائه می‌دهد. SN75189AN به دلیل ویژگی‌های برجسته‌اش، گزینه‌ای ایده‌آل برای کاربردهای صنعتی، مخابراتی و الکترونیکی است که نیاز به دریافت سیگنال‌های RS-232 دارند.

ویژگی‌های کلیدی SN75189AN

• مقاومت ورودی: دامنه 3 تا 7 کیلواهم، که امکان تطبیق با سیگنال‌های ورودی متنوع را فراهم می‌کند.

• دامنه سیگنال ورودی: ±30 ولت، که این تراشه را برای محیط‌های پرنویز مناسب می‌سازد.

• منبع تغذیه تک: عملکرد با ولتاژ 5 ولت، که مصرف انرژی را بهینه می‌کند.

• هیسترزیس ورودی داخلی: ارائه آستانه‌های دوگانه برای افزایش مقاومت در برابر نویز.

• کنترل پاسخ (Response Control): هر گیرنده دارای پایانه کنترل پاسخ (CONT) است که امکان تنظیم آستانه ورودی و فیلتر کردن نویز با استفاده از مقاومت یا خازن خارجی را فراهم می‌کند.

• نرخ داده: پشتیبانی از نرخ داده تا 1 مگابیت بر ثانیه.

• دمای کاری: محدوده دمایی 0 تا 70 درجه سانتی‌گراد، مناسب برای کاربردهای تجاری.

• بسته‌بندی: ارائه شده در پکیج PDIP-14 (DIP با 14 پین)، که نصب و استفاده در طراحی‌های مختلف را آسان می‌کند.

کاربردهای تراشه SN75189AN

تراشه SN75189AN به دلیل طراحی قوی و انعطاف‌پذیر، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• تجهیزات مخابراتی: مانند مودم‌ها، روترها و سیستم‌های ارتباطی سریال.

• اتوماسیون صنعتی: برای ارتباط بین کنترل‌کننده‌ها و دستگاه‌های صنعتی.

• سیستم‌های کامپیوتری قدیمی: برای رابط‌های RS-232 در سیستم‌های legacy.

• تجهیزات تست و اندازه‌گیری: جایی که دریافت سیگنال‌های سریال با دقت بالا ضروری است.

مزایای استفاده از SN75189AN

1. پایداری در برابر نویز: قابلیت فیلتر کردن نویز ورودی از طریق خازن خارجی و تنظیم آستانه‌های ورودی.

2. سازگاری بالا: کاملاً با تراشه‌های MC1489 و MC1489A شرکت Motorola سازگار است.

3. مصرف انرژی کم: فناوری Schottky کم‌مصرف، این تراشه را برای سیستم‌های حساس به انرژی مناسب می‌کند.

4. دوام و قابلیت اطمینان: طراحی شده برای عملکرد پایدار در شرایط عملیاتی استاندارد.

مشخصات فنی

• تعداد گیرنده‌ها: 4 گیرنده

• ولتاژ تغذیه: 4.5 تا 5.5 ولت

• جریان مصرفی عملیاتی: 26 میلی‌آمپر

• زمان تأخیر انتشار (Propagation Delay): 25 نانوثانیه

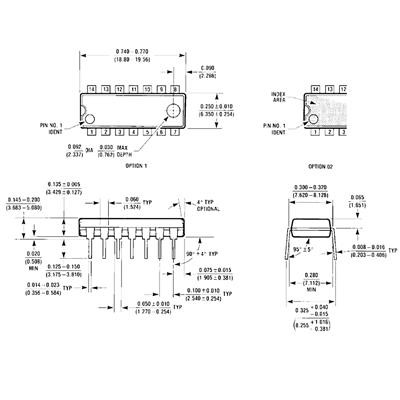

• ابعاد پکیج: طول 19.3 میلی‌متر، عرض 6.35 میلی‌متر، ارتفاع 4.57 میلی‌متر

• وزن واحد: 0.032734 اونس

• حفاظت ESD: بدون حفاظت ESD داخلی

• نوع نصب: Through Hole (SMD/SMT)

پرسش‌های متداول (FAQ)

1. تراشه SN75189AN برای چه نوع ارتباطاتی مناسب است؟

SN75189AN برای ارتباطات سریال مبتنی بر استاندارد RS-232 طراحی شده است و در کاربردهایی مانند مودم‌ها، سیستم‌های صنعتی و تجهیزات تست که نیاز به دریافت سیگنال‌های سریال دارند، عملکردی عالی ارائه می‌دهد.

2. آیا SN75189AN نیاز به قطعات خارجی برای فیلتر نویز دارد؟

بله، این تراشه دارای پایانه‌های کنترل پاسخ (CONT) است که امکان اتصال مقاومت یا خازن خارجی برای تنظیم آستانه ورودی و فیلتر کردن نویز را فراهم می‌کند، که این ویژگی انعطاف‌پذیری بالایی در طراحی‌های مختلف ایجاد می‌کند.

3. تفاوت SN75189AN با SN75189 چیست؟

SN75189AN نسخه‌ای از SN75189 است که در پکیج PDIP-14 عرضه می‌شود و برای کاربردهای تجاری با دمای کاری 0 تا 70 درجه سانتی‌گراد طراحی شده است. هر دو تراشه از نظر عملکرد مشابه هستند، اما SN75189AN به‌طور خاص برای نصب در پکیج‌های DIP مناسب است.

خرید SN75189AN

برای تهیه تراشه SN75189AN با کیفیت بالا و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی ارائه می‌دهد و با خدمات پشتیبانی قوی، خریدی مطمئن و سریع را برای شما تضمین می‌کند. برای اطلاعات بیشتر و سفارش محصول، به آدرس E366.ir سر بزنید.
