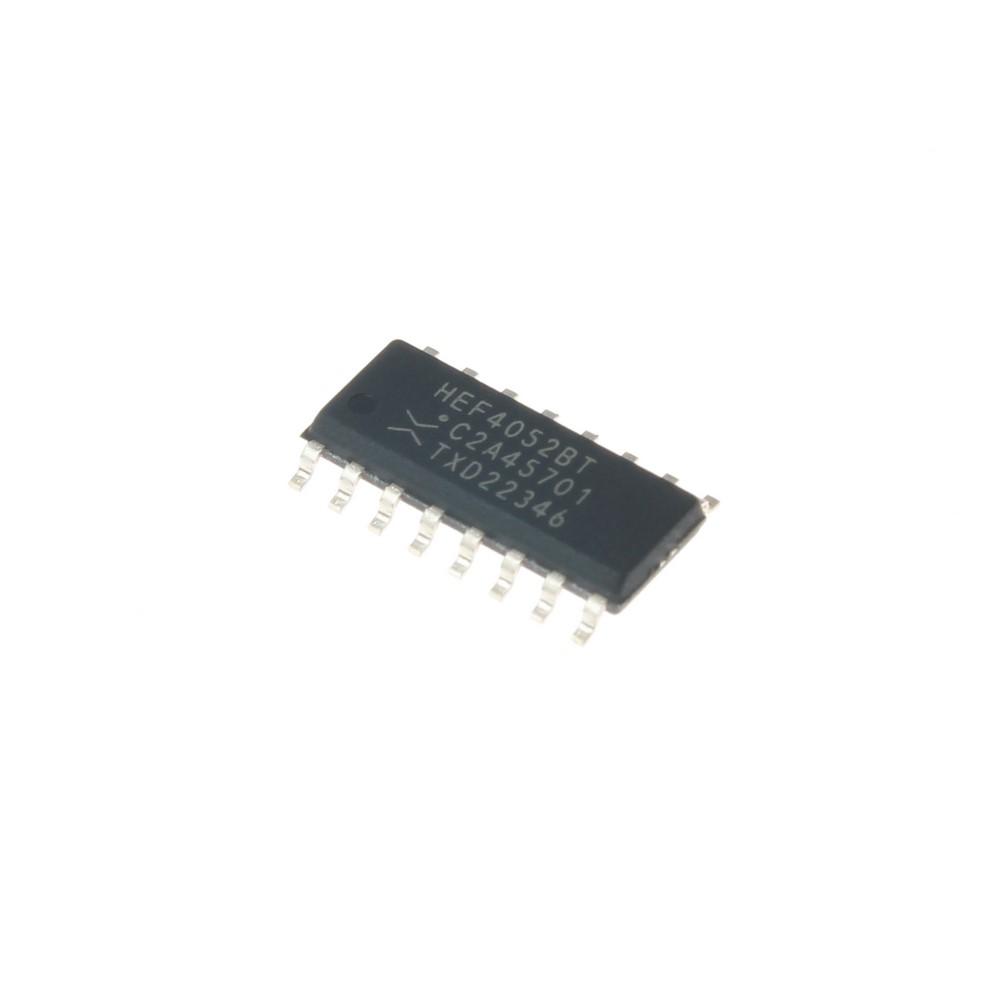

آی سی HEF4052BT

HEF4052BT یک مدار مجتمع (IC) پیشرفته از خانواده CMOS Logic است که توسط شرکت Nexperia (که قبلاً بخشی از NXP و Philips بود) تولید می‌شود. این قطعه به عنوان یک مالتی‌پلکسر/دی‌مالتی‌پلکسر آنالوگ دوگانه ۴-کاناله (Dual 4-Channel Analog Multiplexer/Demultiplexer) شناخته می‌شود و در کاربردهای الکترونیکی حرفه‌ای برای سوئیچینگ سیگنال‌های آنالوگ یا دیجیتال استفاده می‌گردد. با طراحی دوگانه (دو واحد SP4T یا Single-Pole Quad-Throw)، این IC امکان انتخاب و سیگنال‌ها را با کارایی بالا فراهم می‌کند و در بسته‌بندی SOIC-16 عرضه می‌شود که برای مدارهای فشرده مناسب است.

این محصول بخشی از سری HEF4000 است که به دلیل مصرف انرژی پایین، مقاومت بالا در برابر نویز و سازگاری با ولتاژهای گسترده، در صنایع الکترونیک، اتوماسیون و ارتباطات محبوب است. HEF4052BT با قابلیت تحمل ولتاژ عملیاتی تا ۱۵ ولت و جداسازی سیگنال (Off-Isolation) حدود -۵۰ دسی‌بل، گزینه‌ای ایده‌آل برای سیستم‌هایی است که نیاز به دقت بالا در سوئیچینگ دارند.

ویژگی‌های کلیدی

• ساختار سوئیچینگ: دو واحد مستقل ۴:۱ (۲x SP4T) برای مالتی‌پلکسینگ/دی‌مالتی‌پلکسینگ سیگنال‌های آنالوگ یا دیجیتال.
• ولتاژ عملیاتی: ۳ تا ۱۵ ولت، با سازگاری گسترده برای مدارهای کم‌مصرف.
• مصرف انرژی: حداکثر توان تلفاتی ۵۰۰ میلی‌وات، که آن را برای کاربردهای باتری‌محور مناسب می‌کند.
• جداسازی سیگنال: -۵۰ دسی‌بل، که تداخل بین کانال‌ها را به حداقل می‌رساند.
• سرعت عملکرد: زمان سوئیچینگ سریع (تا ۱۰۰ نانوثانیه در شرایط استاندارد)، مناسب برای کاربردهای واقعی‌زمان.

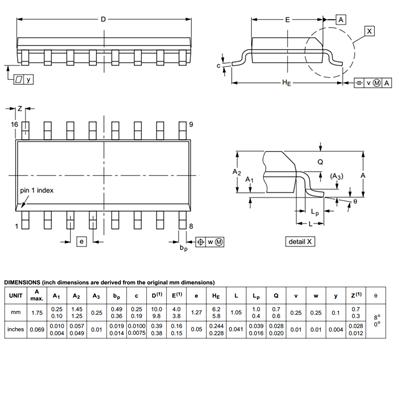

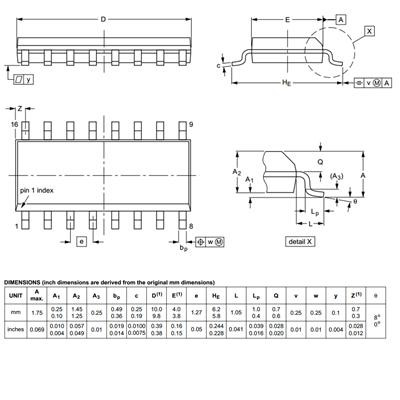

• بسته‌بندی: SOIC-16 با ابعاد کوچک (۱۰ میلی‌متر طول)، که فضای مدار را بهینه می‌کند.
• سایر ویژگی‌ها: مقاومت در برابر ESD (تخلیه الکترواستاتیک) و سازگاری با استانداردهای RoHS برای محیط‌زیست.

کاربردها

HEF4052BT در طیف وسیعی از صنایع استفاده می‌شود، از جمله:

• سیستم‌های صوتی و تصویری: برای سوئیچینگ سیگنال‌های آنالوگ در آمپلی‌فایرها، میکسرها و دستگاه‌های پخش.
• اتوماسیون صنعتی: در کنترلرها و سنسورها برای انتخاب چندین ورودی سیگنال.
• دستگاه‌های پزشکی: مانند تجهیزات اندازه‌گیری سیگنال‌های بیولوژیکی، جایی که دقت بالا ضروری است.
• ارتباطات و شبکه: برای داده‌های دیجیتال در مودم‌ها و روترها.
• پروژه‌های DIY و آموزشی: در بردهای آردوینو یا رزبری‌پای برای آزمایش‌های الکترونیکی.

مزایا

این IC نسبت به رقبا مانند CD4052 یا مشابه‌های آن، مزایایی مانند مصرف انرژی کمتر، عمر طولانی‌تر و قیمت مقرون‌به‌صرفه دارد. با توجه به فناوری CMOS، حرارت کمتری تولید می‌کند و در محیط‌های نویزی عملکرد پایداری نشان می‌دهد. همچنین، سازگاری آن با میکروکنترلرها مانند Arduino یا PIC، آن را به گزینه‌ای محبوب برای مهندسان و طراحان مدار تبدیل کرده است.

سوالات متداول (FAQ)

۱. HEF4052BT چیست و چگونه کار می‌کند؟
HEF4052BT یک سوئیچ آنالوگ دوگانه است که امکان انتخاب یکی از چهار ورودی را برای هر واحد فراهم می‌کند. با استفاده از پین‌های انتخاب (S0 و S1)، سیگنال ورودی به خروجی مربوطه هدایت می‌شود و پین Enable برای فعال/غیرفعال کردن عملیات استفاده می‌گردد.

۲. کاربردهای اصلی HEF4052BT چیست؟
این IC عمدتاً در مالتی‌پلکسینگ سیگنال‌های آنالوگ (مانند صوت یا سنسورها) و دیجیتال (مانند داده‌های سریال) استفاده می‌شود. مثال‌هایی شامل سیستم‌های صوتی، کنترل صنعتی و پروژه‌های IoT است.

۳. آیا HEF4052BT با ولتاژهای پایین سازگار است؟
بله، این IC با ولتاژهای ۳ تا ۱۵ ولت کار می‌کند و برای مدارهای کم‌مصرف مانند باتری‌دار مناسب است، اما برای عملکرد بهینه، datasheet را بررسی کنید.

برای خرید HEF4052BT با کیفیت اصلی و قیمت مناسب، پیشنهاد می‌کنم از سایت E366.ir بازدید کنید. این سایت تخصصی در قطعات الکترونیکی، گزینه‌های متنوعی ارائه می‌دهد و خدمات ارسال سریع دارد.
