آی سی 74HC244D NXP پکیج SOW-20

آی‌سی 74HC244D یکی از محصولات پرکاربرد در خانواده منطقی CMOS پرسرعت (High-Speed CMOS) شرکت NXP Semiconductors است. این مدار مجتمع به عنوان یک بافر/درایور هشت‌بیتی (Octal Buffer/Line Driver) با خروجی‌های سه‌حالته (3-State) طراحی شده و برای تقویت و مدیریت سیگنال‌های دیجیتال در سیستم‌های الکترونیکی مورد استفاده قرار می‌گیرد. با بهره‌گیری از فناوری CMOS، این آی‌سی ترکیبی ایدئال از سرعت بالا، مصرف توان پایین و سازگاری با سطوح ولتاژ متنوع ارائه می‌دهد، که آن را به گزینه‌ای مناسب برای کاربردهای صنعتی، مصرفی و تحقیقاتی تبدیل کرده است.

ویژگی‌های کلیدی

• ساختار داخلی: شامل هشت بافر غیرمعکوس‌کننده (Non-Inverting) با خروجی‌های سه‌حالته، که امکان کنترل مستقل دو گروه چهاربیتی (از طریق پین‌های OE1 و OE2) را فراهم می‌کند.
• ولتاژ تغذیه: محدوده گسترده 2 تا 6 ولت DC، که سازگاری با سیستم‌های TTL و CMOS را تضمین می‌کند.
• جریان خروجی: قابلیت تحمل جریان خروجی بالا تا ±7.8 میلی‌آمپر در حالت HIGH/LOW، با حداکثر جریان کوتاه‌مدت تا 35 میلی‌آمپر.
• سرعت عملکرد: زمان تأخیر انتشار (Propagation Delay) کمتر از 18 نانوثانیه در ولتاژ 5 ولت، که برای کاربردهای پرسرعت مناسب است.
• مصرف توان: بسیار پایین، با جریان quiescent کمتر از 8 میکروآمپر، ایده‌آل برای دستگاه‌های باتری‌محور.
• حفاظت: دارای حفاظت در برابر ESD (تا 2 کیلوولت) و ورودی‌های Schmitt-trigger برای کاهش نویز.

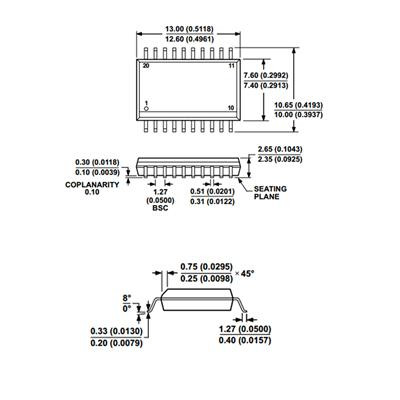

• بسته‌بندی: در پکیج SOIC-20 (Small Outline Integrated Circuit) با ابعاد استاندارد، که نصب SMD را تسهیل می‌کند.

کاربردها

این آی‌سی در طیف وسیعی از پروژه‌های الکترونیکی دیجیتال کاربرد دارد، از جمله:

• تقویت سیگنال‌های باس: در میکروکنترلرها، FPGAها و سیستم‌های کامپیوتری برای جلوگیری از بارگذاری بیش از حد خطوط داده.
• اینترفیسینگ: اتصال بین سطوح ولتاژ متفاوت، مانند 3.3V به 5V، در بردهای مدار چاپی (PCB).
• سیستم‌های کنترل صنعتی: مانند PLCها، روباتیک و دستگاه‌های IoT برای مدیریت ورودی/خروجی‌های دیجیتال.
• تجهیزات مصرفی: در تلویزیون‌ها، کامپیوترها و دستگاه‌های صوتی برای درایوینگ LEDها یا نمایشگرها. با توجه به قابلیت سه‌حالته، این آی‌سی امکان جداسازی باس را فراهم می‌کند، که در سیستم‌های چندمنظوره حیاتی است.

مشخصات فنی مختصر

مشخصه	مقدار
ولتاژ تغذیه (VCC)	2V - 6V
دمای کاری	-40°C تا +125°C
زمان تأخیر (typ)	18 ns @ 5V
جریان خروجی (IOH/IOL)	±7.8 mA
تعداد پین‌ها	20
نوع بسته	SOIC-20

این آی‌سی با استانداردهای JEDEC سازگار است و datasheet کامل آن از سایت NXP قابل دانلود می‌باشد.

سوالات متداول (FAQ)

1. آی‌سی 74HC244D چه تفاوتی با مدل 74HCT244 دارد؟
   مدل 74HC244D از خانواده HC است و ورودی‌های آن با سطوح CMOS سازگار است، در حالی که 74HCT244 ورودی‌های TTL-compatible دارد. اگر سیستم شما بر پایه TTL کار می‌کند، HCT مناسب‌تر است؛ اما HC برای کاربردهای CMOS خالص و مصرف توان کمتر ایدئال‌تر می‌باشد.
2. پین‌آوت آی‌سی 74HC244D چگونه است؟
   این آی‌سی 20 پین دارد: پین 1 (OE1) و پین 19 (OE2) برای کنترل خروجی‌ها، پین‌های 2-9 و 12-18 برای ورودی/خروجی‌های داده (A1-A8 و Y1-Y8)، پین 10 (GND) و پین 20 (VCC). خروجی‌ها غیرمعکوس هستند و در حالت HIGH-Z وقتی OE فعال نباشد.
3. حداکثر جریان خروجی این آی‌سی چقدر است و آیا برای درایوینگ LED مناسب است؟
   جریان خروجی پیوسته ±7.8 میلی‌آمپر است، که برای درایوینگ LEDهای کم‌مصرف یا سیگنالینگ دیجیتال کافی است. برای بارهای سنگین‌تر، از ترانزیستورهای خارجی استفاده کنید تا از آسیب به آی‌سی جلوگیری شود.

برای خرید آی‌سی 74HC244D اصل از شرکت NXP با قیمت مناسب و ضمانت اصالت کالا، به سایت E366.ir مراجعه کنید. این فروشگاه تخصصی قطعات الکترونیکی، گزینه‌ای مطمئن برای مهندسان و علاقه‌مندان است.
