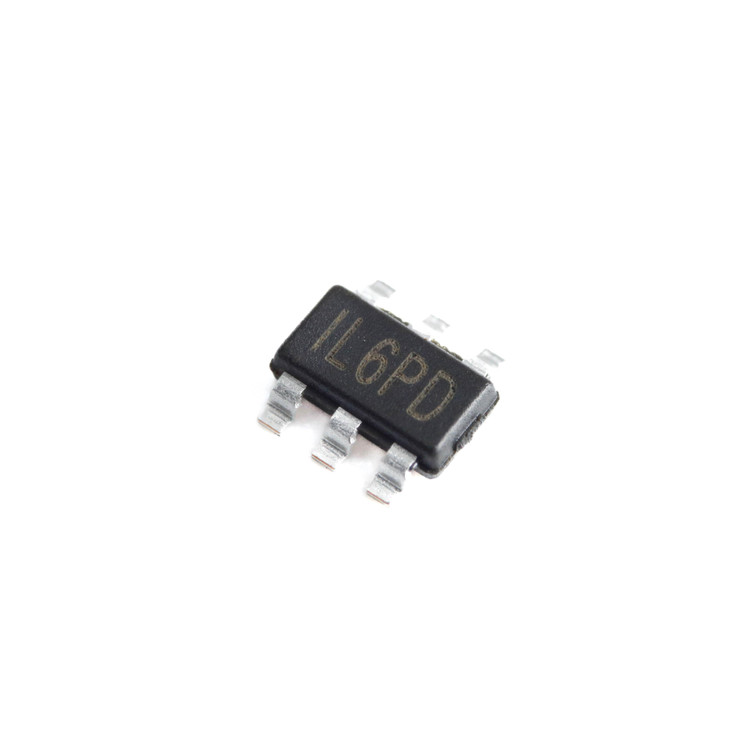

آی سی MP3202DJ
MP3202DJ
ندارد - کالای اصل 🏅
موجود در انبار E366 فروشگاه تخصصی قطعات الکترونیک و برق
ارسال از امروز
11,100 تومان
مشاهده محصول در سبد خرید
MP3202DJ یک درایور LED پیشرفته از شرکت Monolithic Power Systems (MPS) است که به طور خاص برای راه‌اندازی LEDهای سفید با کارایی بالا طراحی شده است. این تراشه با بهره‌گیری از معماری ثابت فرکانس و حالت جریان، قادر به تغذیه حداکثر 39 LED سفید (13 رشته با 3 LED در هر رشته) از یک ریل 5 ولتی است. این محصول به دلیل ولتاژ بازخورد پایین (104mV) و کارایی بالا، گزینه‌ای ایده‌آل برای کاربردهایی مانند نورپردازی پس‌زمینه (Backlight) در نمایشگرها و سیستم‌های روشنایی است.
MP3202DJ با طراحی فشرده در پکیج TSOT-23-6، عملکردی پایدار و قابل اعتماد را در دماهای عملیاتی گسترده (-40°C تا +85°C) ارائه می‌دهد. این درایور از تکنولوژی تنظیم‌کننده DC/DC نوع Boost (افزاینده) استفاده می‌کند و قابلیت‌های دیمینگ آنالوگ و PWM را برای کنترل دقیق روشنایی فراهم می‌کند.
ویژگی‌های کلیدی
-
ورودی ولتاژ گسترده: پشتیبانی از ولتاژ ورودی بین 2.5 تا 6 ولت.
-
خروجی قدرتمند: توانایی تولید ولتاژ خروجی تا 25 ولت و جریان سوئیچ 1.33 آمپر.
-
فرکانس کاری بالا: فرکانس ثابت 1.3 مگاهرتز برای عملکرد بهینه.
-
دیمینگ پیشرفته: پشتیبانی از دیمینگ آنالوگ و PWM برای تنظیم دقیق شدت نور.
-
حفاظت‌های ایمنی: مجهز به پین OV برای نظارت بر ولتاژ خروجی و جلوگیری از آسیب به مدار.
-
کارایی بالا: ولتاژ بازخورد پایین (104mV) برای کاهش تلفات توان.
-

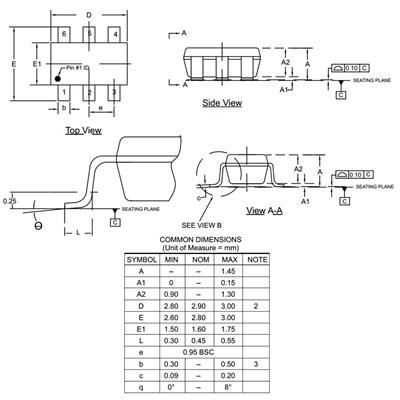

پکیج فشرده: ارائه شده در پکیج TSOT-23-6 با نصب سطحی (SMD/SMT) برای صرفه‌جویی در فضا.
-
مطابقت با استانداردها: مطابق با استاندارد RoHS3 و دارای سطح حساسیت رطوبتی (MSL) 1.
کاربردها
MP3202DJ به دلیل انعطاف‌پذیری و کارایی بالا، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:
-
نورپردازی پس‌زمینه: ایده‌آل برای نمایشگرهای LCD در دستگاه‌های الکترونیکی مانند گوشی‌های هوشمند، تبلت‌ها و تلویزیون‌ها.
-
روشنایی عمومی: مناسب برای سیستم‌های روشنایی LED در محیط‌های خانگی، تجاری و صنعتی.
-
دستگاه‌های قابل حمل: به دلیل مصرف توان پایین و طراحی فشرده، مناسب برای ابزارهای قابل حمل با باتری.
مشخصات فنی
|
ویژگی |
مقدار |
|---|---|
|
نوع درایور |
تنظیم‌کننده DC/DC (Boost) |
|
تعداد خروجی‌ها |
1 |
|
ولتاژ ورودی |
2.5 تا 6 ولت |
|
ولتاژ خروجی |
تا 25 ولت |
|
جریان خروجی |
1.33 آمپر (سوئیچ) |
|
فرکانس کاری |
1.3 مگاهرتز |
|
دمای کاری |
-40°C تا +85°C |
|
پکیج |
TSOT-23-6 |
|
نوع دیمینگ |
آنالوگ، PWM |
|
جریان تغذیه |
حداکثر 750 میکروآمپر |
مزایای رقابتی
MP3202DJ با ترکیبی از کارایی بالا، طراحی کم‌مصرف و قابلیت اطمینان، یک انتخاب برتر برای مهندسان الکترونیک است. این محصول با کاهش تلفات توان و ارائه کنترل دقیق بر جریان LED، عملکردی بهینه را در کاربردهای حساس تضمین می‌کند. همچنین، سازگاری با استانداردهای زیست‌محیطی و طراحی فشرده، آن را به گزینه‌ای مناسب برای پروژه‌های مدرن تبدیل کرده است.
سوالات متداول (FAQ)
1. MP3202DJ برای چه نوع LEDهایی مناسب است؟
MP3202DJ به طور خاص برای راه‌اندازی LEDهای سفید طراحی شده است و می‌تواند تا 39 LED سفید (13 رشته با 3 LED در هر رشته) را از یک منبع 5 ولتی تغذیه کند. این درایور برای کاربردهای نورپردازی پس‌زمینه و روشنایی عمومی ایده‌آل است.
2. آیا MP3202DJ از دیمینگ پشتیبانی می‌کند؟
بله، این درایور از دیمینگ آنالوگ و PWM پشتیبانی می‌کند که امکان تنظیم دقیق شدت نور LEDها را فراهم می‌کند، مناسب برای کاربردهایی که نیاز به کنترل روشنایی دارند.
3. دمای عملیاتی MP3202DJ چیست؟
MP3202DJ می‌تواند در دماهای بین -40°C تا +85°C کار کند، که آن را برای استفاده در محیط‌های صنعتی و شرایط سخت مناسب می‌سازد.
