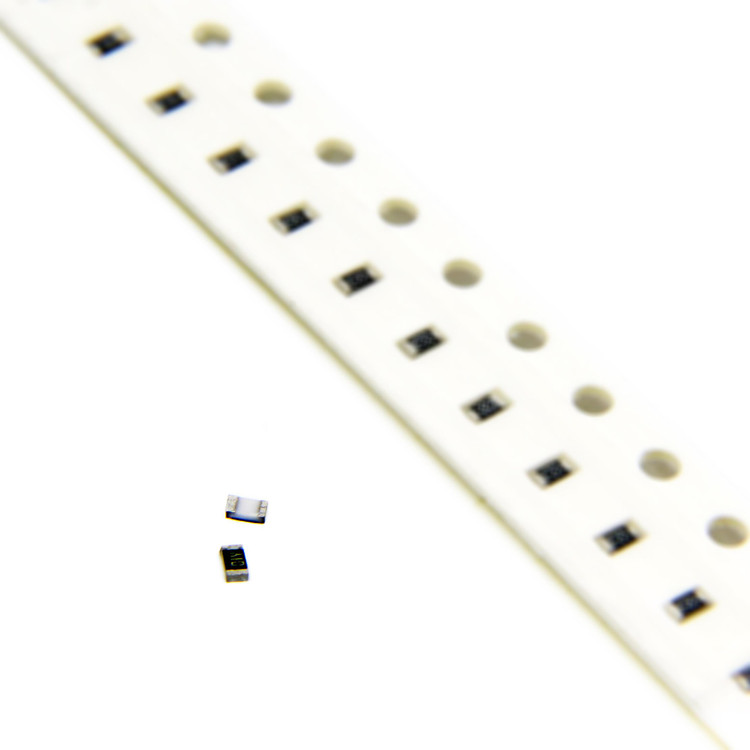

مقاومت 1 مگااهم 1Mohm smd 0603

معرفی حرفه‌ای مقاومت اس ام دی 1 مگااهم (1MΩ) SMD 0603
مقاومت اس ام دی 1 مگااهم (1MΩ) با پکیج 0603 یکی از پرکاربردترین قطعات الکترونیکی در طراحی و تولید مدارات الکترونیکی مدرن است. این مقاومت با ابعاد کوچک، دقت بالا و عملکرد قابل اعتماد، انتخابی ایده‌آل برای کاربردهای مختلف در صنایع الکترونیک، از جمله تجهیزات پزشکی، مخابرات، خودروسازی و دستگاه‌های هوشمند است. در این محتوا، به بررسی ویژگی‌ها، مشخصات فنی، کاربردها و مزایای این محصول به‌صورت حرفه‌ای می‌پردازیم.

مشخصات فنی مقاومت SMD 0603 1MΩ
مقدار مقاومت: 1 مگااهم (1,000,000 اهم)
پکیج: 0603 (ابعاد: 1.6 میلی‌متر طول × 0.8 میلی‌متر عرض × 0.45 میلی‌متر ارتفاع)
تلرانس (درصد خطا): معمولاً 1% یا 5% (بسته به مدل و سازنده)
توان نامی: 0.1 وات (1/10W)
حداکثر ولتاژ کاری: حدود 75 ولت (بسته به دیتاشیت سازنده)
دمای کاری: -55 تا +155 درجه سانتی‌گراد
نوع ماده: فیلم ضخیم (Thick Film) یا فیلم نازک (Thin Film) بسته به مدل
کد شناسایی: معمولاً با کد عددی (مانند 105 برای 1MΩ) روی بدنه مشخص می‌شود.
استاندارد: مطابق با استانداردهای RoHS و IPC
ویژگی‌ها و مزایای مقاومت SMD 0603 1MΩ
ابعاد کوچک و فشرده: پکیج 0603 با ابعاد 1.6 × 0.8 میلی‌متر، امکان استفاده در مدارات با چگالی بالا و طراحی‌های مینیاتوری را فراهم می‌کند.
دقت بالا: تلرانس 1% یا 5% این مقاومت، دقت قابل قبولی را برای کاربردهای حساس فراهم می‌آورد.
پایداری حرارتی: عملکرد پایدار در دماهای بالا و پایین، این قطعه را برای محیط‌های صنعتی و سخت مناسب می‌سازد.
مونتاژ خودکار: طراحی SMD این مقاومت برای مونتاژ ماشینی با استفاده از تکنولوژی SMT (Surface Mount Technology) بهینه شده است.
هزینه مقرون‌به‌صرفه: با توجه به تولید انبوه و تنوع برندها، این مقاومت قیمتی رقابتی دارد و برای تولیدات تجاری مناسب است.
مقاومت در برابر رطوبت و شوک مکانیکی: پوشش محافظ سرامیکی و فلزی، مقاومت را در برابر عوامل محیطی مقاوم می‌کند.
کاربردهای مقاومت 1 مگااهم SMD 0603
مقاومت 1 مگااهم به دلیل مقدار بالای مقاومت، در کاربردهایی که نیاز به محدودسازی جریان‌های بسیار کم یا تقسیم ولتاژ بالا دارند، استفاده می‌شود. برخی از کاربردهای کلیدی عبارتند از:

مدارات آنالوگ و دیجیتال: برای تنظیم جریان و ولتاژ در آمپلی‌فایرها، فیلترها و اسیلاتورها.
تجهیزات پزشکی: در دستگاه‌های ECG، مانیتورهای بیمار و تجهیزات تشخیصی که نیاز به دقت بالا دارند.
مخابرات: در مدارات RF و ماژول‌های ارتباطی برای کنترل سیگنال‌ها.
دستگاه‌های هوشمند و IoT: در سنسورها، میکروکنترلرها و مدارات کم‌مصرف.
خودروسازی: در سیستم‌های الکترونیکی خودرو مانند ECU و سیستم‌های ناوبری.
منابع تغذیه: برای تنظیم ولتاژ و حفاظت از مدارات.
نحوه خواندن کد مقاومت SMD
مقاومت‌های SMD 0603 معمولاً با یک کد عددی سه یا چهار رقمی روی بدنه مشخص می‌شوند. برای مقاومت 1 مگااهم:

کد 105 نشان‌دهنده 1MΩ است (10 به توان 5 اهم).
در برخی موارد، کد ممکن است به‌صورت 1M0 یا مشابه درج شود.
برای خواندن دقیق کد، به دیتاشیت محصول یا استانداردهای کدگذاری (مانند EIA-96) مراجعه کنید.
نکات مهم در انتخاب و استفاده
بررسی دیتاشیت: همیشه دیتاشیت محصول را از سازنده (مانند Yageo، Vishay، یا Panasonic) بررسی کنید تا مشخصات دقیق مانند توان، تلرانس و کدگذاری را تأیید کنید.
سازگاری با PCB: مطمئن شوید که پدهای بورد مدار چاپی (PCB) با ابعاد پکیج 0603 سازگار هستند.
شرایط محیطی: در کاربردهای با دما یا رطوبت بالا، از مقاومت‌هایی با پوشش محافظ قوی‌تر استفاده کنید.
تست و کالیبراسیون: در مدارات حساس، مقاومت‌ها را قبل از مونتاژ نهایی تست کنید تا از صحت مقدار و تلرانس مطمئن شوید.
چرا مقاومت SMD 0603 1MΩ انتخاب حرفه‌ای‌هاست؟
این مقاومت با ترکیب اندازه کوچک، دقت بالا و قابلیت اطمینان، به یکی از محبوب‌ترین انتخاب‌ها در طراحی مدارات مدرن تبدیل شده است. سازگاری با فرآیندهای تولید خودکار، تنوع برندهای معتبر و قیمت مناسب، این قطعه را به گزینه‌ای ایده‌آل برای مهندسان و تولیدکنندگان تبدیل کرده است. اگر به دنبال قطعه‌ای با کارایی بالا و انعطاف‌پذیری در پروژه‌های الکترونیکی هستید، مقاومت 1 مگااهم SMD 0603 انتخابی هوشمندانه است.

سؤالات متداول (FAQ)
چگونه می‌توانم مقاومت 1 مگااهم SMD 0603 را از سایر مقاومت‌ها تشخیص دهم؟
برای تشخیص، به کد درج‌شده روی بدنه مقاومت توجه کنید. معمولاً کد 105 نشان‌دهنده 1MΩ است. همچنین، ابعاد پکیج 0603 (1.6 × 0.8 میلی‌متر) و دیتاشیت سازنده به شناسایی دقیق کمک می‌کند.
آیا می‌توان از مقاومت 1 مگااهم SMD 0603 در مدارات پرقدرت استفاده کرد؟
خیر، این مقاومت با توان نامی 0.1 وات برای مدارات کم‌مصرف و سیگنال‌های ضعیف مناسب است. برای مدارات پرقدرت، از پکیج‌های بزرگ‌تر مانند 1206 یا 1210 با توان بالاتر استفاده کنید.
چه برندهایی مقاومت SMD 0603 1MΩ باکیفیت تولید می‌کنند؟
برندهای معتبری مانند Yageo، Vishay، Panasonic، Samsung و KOA مقاومت‌های SMD باکیفیت تولید می‌کنند. انتخاب برند بستگی به نیاز پروژه و استانداردهای کیفیتی شما دارد.
