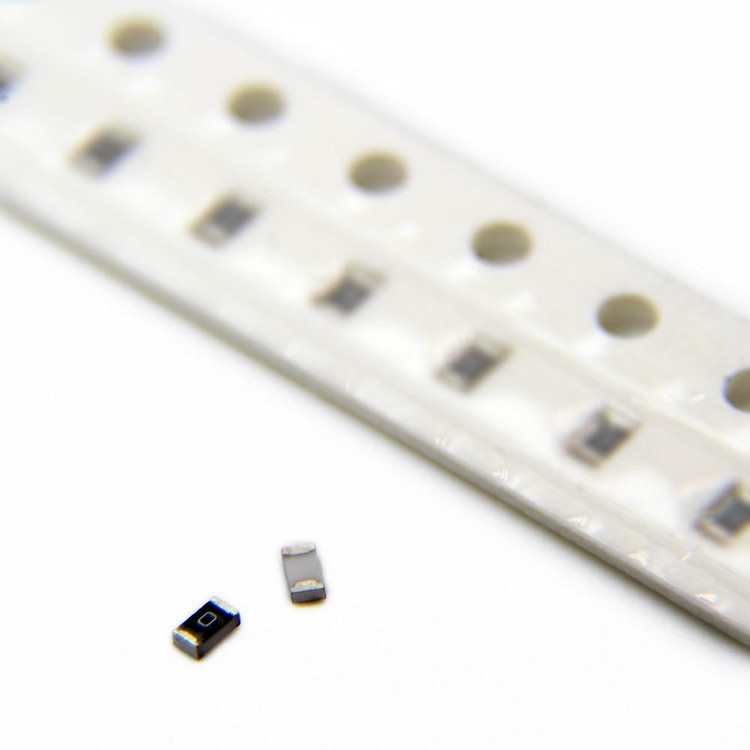

مقاومت صفر اهم 0ohm smd 0603

مقاومت اس ام دی صفر اهم (0 Ohm SMD 0603) یکی از قطعات پرکاربرد در صنعت الکترونیک است که به عنوان یک المان کلیدی در طراحی و مونتاژ مدارات پیشرفته مورد استفاده قرار می‌گیرد. این قطعه، که در دسته مقاومت‌های نصب سطحی (Surface Mount Device) قرار دارد، با ابعاد استاندارد 0603 (1.6 میلی‌متر طول و 0.8 میلی‌متر عرض) تولید می‌شود و نقش مهمی در ساده‌سازی طراحی بردهای مدار چاپی (PCB) ایفا می‌کند. در این مقاله، به بررسی ویژگی‌ها، کاربردها، مزایا و مشخصات فنی این قطعه به‌صورت حرفه‌ای می‌پردازیم.

مشخصات فنی مقاومت 0 اهم SMD 0603
ابعاد فیزیکی: 1.6 میلی‌متر × 0.8 میلی‌متر × 0.45 میلی‌متر (طول × عرض × ارتفاع)
کد پکیج: 0603 (معادل 1608 در سیستم متریک)
مقاومت الکتریکی: 0 اهم (در عمل، مقاومت بسیار ناچیز در حد میلی‌اهم)
تلرانس: معمولاً ±5% (هرچند برای مقاومت صفر اهم، تلرانس تأثیر چندانی ندارد)
توان نامی: 0.1 وات (1/10 وات)
حداکثر جریان مجاز: بسته به برند و دیتاشیت، معمولاً تا 1 آمپر
دمای کاری: -55 تا +155 درجه سانتی‌گراد
جنس بدنه: سرامیک با پوشش فلزی (معمولاً نیکل و قلع)
کد شناسایی: معمولاً با کد "000" یا بدون عدد روی بدنه مشخص می‌شود.
این مشخصات ممکن است بسته به تولیدکننده (مانند Yageo، Vishay، یا UNI-ROYAL) کمی متفاوت باشد، بنابراین بررسی دیتاشیت محصول ضروری است.

کاربردهای مقاومت 0 اهم SMD 0603
مقاومت صفر اهم در نگاه اول ممکن است بی‌معنی به نظر برسد، زیرا عملاً به‌عنوان یک هادی عمل می‌کند. با این حال، این قطعه کاربردهای متنوع و مهمی در طراحی مدارات دارد:

اتصال کوتاه (Jumper): مقاومت صفر اهم به‌عنوان یک جامپر برای اتصال دو نقطه در مدار استفاده می‌شود، بدون نیاز به استفاده از سیم یا تغییر در طراحی PCB.
پیکربندی مدار: در بردهای چندمنظوره، این مقاومت امکان انتخاب مسیرهای مختلف سیگنال یا پیکربندی‌های متفاوت را فراهم می‌کند.
تست و دیباگ: در مرحله آزمایش مدار، می‌توان از مقاومت صفر اهم برای اتصال یا قطع موقت بخش‌هایی از مدار استفاده کرد.
جایگزینی قطعات: در طراحی‌هایی که ممکن است نیاز به تغییر مقاومت در آینده باشد، این قطعه به‌عنوان یک placeholder استفاده می‌شود تا در صورت لزوم با مقاومت دیگری جایگزین شود.
مدیریت جریان: در برخی موارد، مقاومت صفر اهم به‌عنوان فیوز یا محدودکننده جریان عمل می‌کند، به‌ویژه در مدارات حساس.
سازگاری با خط تولید: استفاده از این قطعه در خطوط تولید خودکار (SMT) باعث کاهش پیچیدگی و افزایش سرعت مونتاژ می‌شود.
مزایای استفاده از مقاومت 0 اهم SMD 0603
ابعاد کوچک: پکیج 0603 فضای بسیار کمی روی برد اشغال می‌کند، که برای طراحی‌های فشرده و مدرن ایده‌آل است.
سازگاری با فناوری SMT: این مقاومت برای مونتاژ خودکار با دستگاه‌های Pick-and-Place مناسب است.
هزینه پایین: مقاومت‌های صفر اهم معمولاً ارزان هستند و جایگزین اقتصادی برای جامپرهای سنتی یا تغییرات در لایه‌های PCB محسوب می‌شوند.
انعطاف‌پذیری در طراحی: امکان تغییر یا اصلاح مدار بدون نیاز به بازطراحی PCB.
مقاومت در برابر شرایط محیطی: پوشش سرامیکی و فلزی این قطعه، مقاومت خوبی در برابر رطوبت و دماهای بالا ارائه می‌دهد.
چگونه مقاومت 0 اهم SMD 0603 را شناسایی کنیم؟
مقاومت‌های صفر اهم معمولاً با کد "000" یا بدون هیچ علامتی روی بدنه مشخص می‌شوند. برای اطمینان از مشخصات، باید به دیتاشیت محصول مراجعه کرد. به‌عنوان مثال، کدهایی مانند "0603WAJ0000T5E" از برند UNI-ROYAL نشان‌دهنده مقاومت صفر اهم با پکیج 0603 و تلرانس 5% است.

نکات مهم در استفاده
جریان مجاز: اگرچه مقاومت صفر اهم به‌عنوان هادی عمل می‌کند، اما ظرفیت جریان آن محدود است. بررسی دیتاشیت برای حداکثر جریان مجاز ضروری است.
دمای کاری: در کاربردهای با دمای بالا، باید اطمینان حاصل شود که قطعه در محدوده دمایی مجاز عمل می‌کند.
کیفیت برند: استفاده از برندهای معتبر مانند Vishay، Yageo یا Panasonic تضمین‌کننده عملکرد بهتر و طول عمر بیشتر است.
مونتاژ دقیق: به دلیل ابعاد کوچک، دقت در فرآیند لحیم‌کاری و مونتاژ برای جلوگیری از اتصال کوتاه یا آسیب به قطعه حیاتی است.
جمع‌بندی
مقاومت اس ام دی صفر اهم 0 Ohm SMD 0603 یک قطعه ساده اما بسیار کاربردی در دنیای الکترونیک است که به دلیل ابعاد کوچک، هزینه پایین و انعطاف‌پذیری در طراحی، جایگاه ویژه‌ای در مدارات مدرن دارد. این قطعه نه‌تنها فرآیند تولید را ساده‌تر می‌کند، بلکه امکان تغییرات و بهینه‌سازی‌های بعدی در طراحی را نیز فراهم می‌آورد. برای مهندسان و طراحان مدارات، درک کاربردها و محدودیت‌های این قطعه می‌تواند به بهبود کیفیت و کارایی پروژه‌های الکترونیکی کمک کند.

سوالات متداول (FAQ)
مقاومت صفر اهم چه تفاوتی با یک سیم یا جامپر دارد؟
مقاومت صفر اهم عملاً مانند یک هादी عمل می‌کند، اما به دلیل سازگاری با فناوری نصب سطحی (SMT) و امکان استفاده در خطوط تولید خودکار، جایگزین مناسبی برای سیم یا جامپرهای سنتی است. همچنین، این قطعه امکان تغییرات بعدی در مدار را بدون نیاز به بازطراحی فراهم می‌کند.
آیا می‌توان مقاومت صفر اهم را با مقاومت دیگری جایگزین کرد؟
بله، در صورتی که طراحی مدار اجازه دهد، می‌توان مقاومت صفر اهم را با مقاومت دیگری جایگزین کرد. با این حال، باید به مشخصات توان، جریان و ابعاد پکیج توجه کرد تا عملکرد مدار تحت تأثیر قرار نگیرد.
چگونه می‌توان مقاومت صفر اهم سوخته را تشخیص داد؟
مقاومت صفر اهم سوخته ممکن است تغییر رنگ دهد، ترک بخورد یا کاملاً از بین برود. برای تشخیص، می‌توان با مولتی‌متر مقاومت آن را اندازه‌گیری کرد؛ اگر مقاومت بسیار بالا یا مدار باز باشد، قطعه معیوب است. در صورت عدم خوانایی کد، باید به نقشه مدار یا دیتاشیت مراجعه کرد
