توضیحات

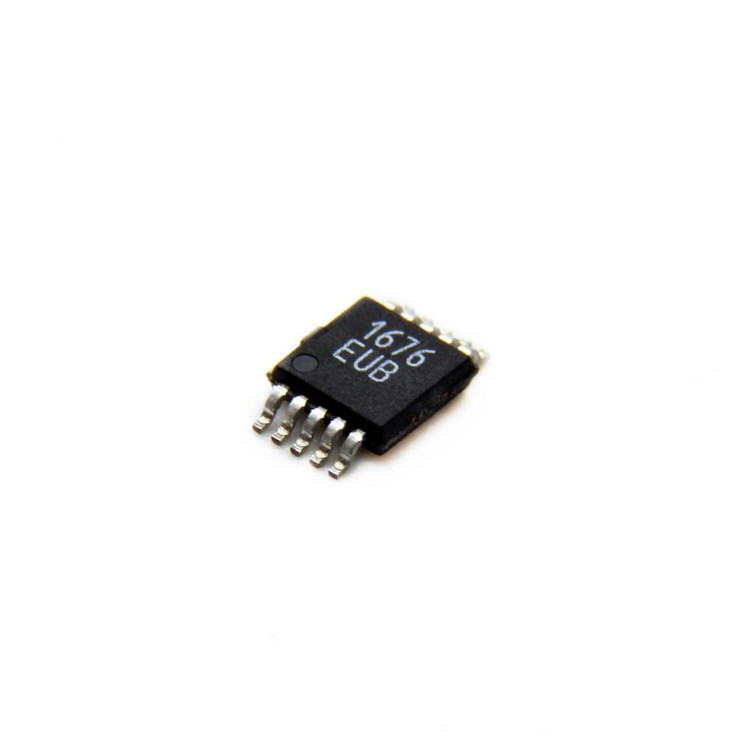

نام قطعه:رگولاتور MAX1676EUB
نام کارخانه‌ای: MAX1676EUB
جریان خروجی 420 میلی آمپر
کارکرد Step-Up
تعداد خروجی 1 خروجی
ولتاژ خروجی 5 ولت
ولتاژ خروجی 3.43 ولت
ولتاژ خروجی 5.20 ولت
ولتاژ خروجی 3.3 ولت
ولتاژ خروجی 4.80 ولت
ولتاژ خروجی 3.17 ولت
کمترین ولتاژ ورودی 700 میلی ولت
بیشترین ولتاژ ورودی 5.5 ولت
توپولوژی Boost
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: Maxim Integrated
پکیج: UMAX-10
بسته‌بندی: Tube
عنوان گروه: Switching Voltage Regulators
توضیحات: High-Efficiency, Low-Supply-Current, High-Efficiency, Low-Supply-Current, Compact, Step-Up DC-DC Converters
Output Current 420 mA
Function Step-Up
Number of Output 1 Output
Output Voltage (Max) 5 V
Output Voltage (Max) 3.43 V
Output Voltage (Max) 5.20 V
Output Voltage (Min) 3.3 V
Output Voltage (Min) 4.80 V
Output Voltage (Min) 3.17 V
Input Voltage MIN 700 mV
Input Voltage MAX 5.5 V
Topology Boost
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand Maxim Integrated
Package UMAX-10

نقد و بررسی

MAX1676EUB یک مبدل DC-DC افزاینده (Step-Up) با کارایی بالا و مصرف جریان پایین از شرکت Analog Devices / Maxim Integrated است که در بسته‌بندی کوچک µMAX-10 ارائه می‌شود. این تراشه به دلیل طراحی فشرده، راندمان بالا و قابلیت اطمینان، گزینه‌ای ایده‌آل برای کاربردهای الکترونیکی با محدودیت فضا و نیاز به مدیریت توان کارآمد است. MAX1676EUB به طور خاص برای تأمین ولتاژ پایدار در دستگاه‌هایی با ورودی ولتاژ پایین طراحی شده و در طیف گسترده‌ای از کاربردها از جمله دستگاه‌های قابل حمل، سیستم‌های باتری‌محور و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی MAX1676EUB

راندمان بالا: این مبدل با بهره‌وری تا 90% (در جریان خروجی 200 میلی‌آمپر و ولتاژ خروجی 3.3 ولت) مصرف انرژی را به حداقل می‌رساند و از اتلاف توان جلوگیری می‌کند.
ولتاژ ورودی پایین: قابلیت راه‌اندازی با ولتاژ ورودی تنها 0.9 ولت و عملکرد پایدار تا 0.7 ولت، که آن را برای کاربردهای باتری‌محور مانند باتری‌های تک‌سلولی مناسب می‌کند.
خروجی قابل تنظیم: پشتیبانی از خروجی‌های ثابت 3.3 ولت یا 5 ولت (انتخاب از طریق پین) و امکان تنظیم ولتاژ خروجی بین 2 تا 5.5 ولت با استفاده از دو مقاومت خارجی.
مصرف جریان پایین: جریان کوئیست (Quiescent Current) تنها 16 میکروآمپر، که باعث افزایش طول عمر باتری در دستگاه‌های کم‌مصرف می‌شود.
سوئیچ داخلی: دارای یک سوئیچ MOSFET داخلی با مقاومت 0.3 اهم که نیاز به دیود شاتکی خارجی را حذف کرده و هزینه و ابعاد مدار را کاهش می‌دهد.
فرکانس سوئیچینگ: فرکانس کاری تا 500 کیلوهرتز، که امکان استفاده از اجزای کوچک‌تر مانند القاگرها را فراهم می‌کند.

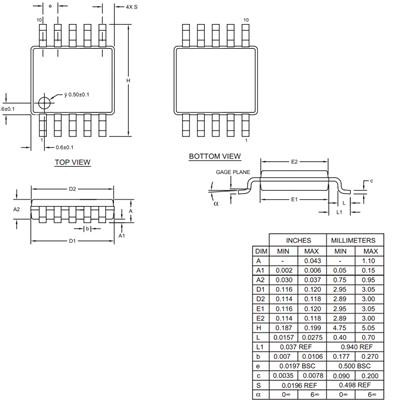

بسته‌بندی فشرده: ارائه در بسته‌بندی µMAX-10 با 10 پین، مناسب برای طراحی‌های با فضای محدود.

کاربردها

MAX1676EUB به دلیل ویژگی‌های برجسته‌اش در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

دستگاه‌های قابل حمل: مانند گوشی‌های هوشمند، پخش‌کننده‌های موسیقی و دستگاه‌های GPS که نیاز به مدیریت توان کارآمد دارند.
سیستم‌های باتری‌محور: مناسب برای دستگاه‌هایی که از باتری‌های تک‌سلولی یا دوسلولی استفاده می‌کنند.
تجهیزات صنعتی و پزشکی: در سنسورها، تجهیزات اندازه‌گیری و دستگاه‌های پزشکی قابل حمل.
اینترنت اشیا (IoT): برای تغذیه ماژول‌های کم‌مصرف مانند ماژول‌های بی‌سیم و سنسورهای هوشمند.

مشخصات فنی

ویژگی	مقدار
نوع توپولوژی	Boost (Step-Up)
ولتاژ ورودی	0.7 تا 5.5 ولت
ولتاژ خروجی	2 تا 5.5 ولت (قابل تنظیم) / 3.3 یا 5 ولت (ثابت)
جریان خروجی	تا 360 میلی‌آمپر (سوئیچ) / 750 میلی‌آمپر (حداکثر)
راندمان	تا 90%
فرکانس سوئیچینگ	500 کیلوهرتز
جریان کوئیست	16 میکروآمپر
بسته‌بندی	µMAX-10 (10 پین)
دمای کاری	-40 تا +85 درجه سانتی‌گراد
استاندارد RoHS	سازگار

مزایای رقابتی

فشردگی و صرفه‌جویی در فضا: بسته‌بندی µMAX-10 این تراشه را برای کاربردهای با فضای محدود ایده‌آل می‌کند.
حذف دیود خارجی: استفاده از یکسوساز سنکرون داخلی، هزینه و پیچیدگی مدار را کاهش می‌دهد.
انعطاف‌پذیری در خروجی: امکان تنظیم ولتاژ خروجی برای نیازهای مختلف پروژه.
مصرف انرژی بهینه: مناسب برای دستگاه‌های با عمر باتری طولانی.

پرسش‌های متداول (FAQ)

آیا MAX1676EUB برای تغذیه دستگاه‌های IoT مناسب است؟
بله، این تراشه به دلیل مصرف جریان پایین (16 میکروآمپر) و راندمان بالا (تا 90%) برای دستگاه‌های IoT که نیاز به مدیریت توان کارآمد دارند، بسیار مناسب است. همچنین ولتاژ ورودی پایین آن امکان استفاده از باتری‌های کوچک را فراهم می‌کند.
چگونه می‌توان ولتاژ خروجی MAX1676EUB را تنظیم کرد؟
MAX1676EUB دارای خروجی‌های ثابت 3.3 ولت یا 5 ولت است که از طریق پین FB قابل انتخاب هستند. برای ولتاژهای دیگر بین 2 تا 5.5 ولت، می‌توانید از دو مقاومت خارجی برای تنظیم ولتاژ خروجی استفاده کنید، همان‌طور که در دیتاشیت محصول توضیح داده شده است.
آیا این تراشه نیاز به اجزای خارجی زیادی دارد؟
خیر، MAX1676EUB با یکسوساز سنکرون داخلی طراحی شده که نیاز به دیود شاتکی خارجی را حذف می‌کند. این ویژگی تعداد اجزای خارجی را کاهش داده و طراحی مدار را ساده‌تر و کم‌هزینه‌تر می‌کند.

خرید MAX1676EUB

برای تهیه این تراشه با کیفیت بالا و اطمینان از اصالت محصول، توصیه می‌شود از فروشگاه معتبر E366.ir خرید کنید. این وب‌سایت مجموعه‌ای گسترده از قطعات الکترونیکی با پشتیبانی فنی و خدمات پس از فروش ارائه می‌دهد. برای اطلاعات بیشتر و خرید، به آدرس زیر مراجعه کنید:
E366.ir
