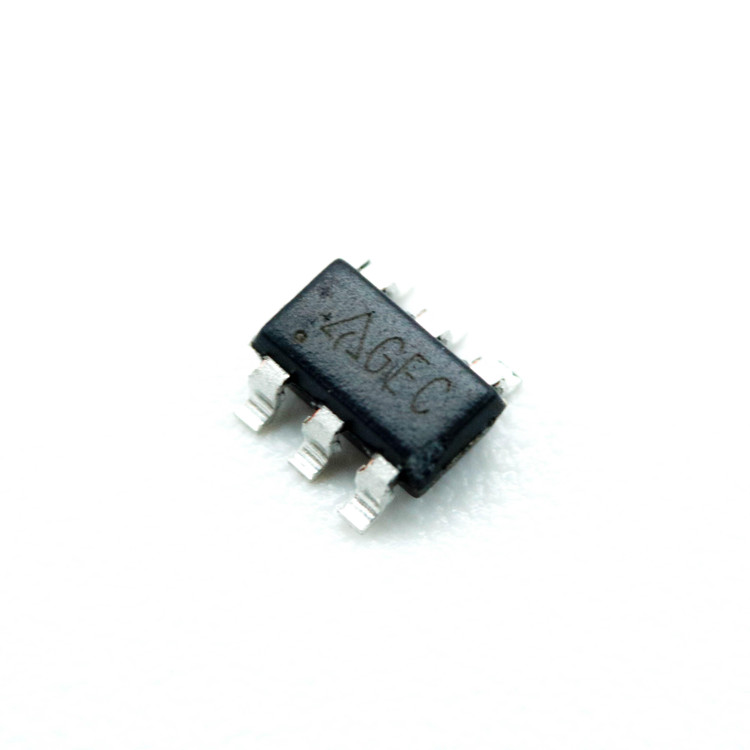

آی سی AP3031KTR G1
نام قطعه: AP3031KTR-G1
نام کارخانهای: AP3031KTR-G1
فرکانس 1 مگا هرتز
تعداد کانال 1 کانال
جریان خروجی 1.4 آمپر
کمترین ولتاژ ورودی 2.7 ولت
بیشترین ولتاژ ورودی 16 ولت
جریان تامین 5 میلی آمپر
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
برند: BCD Semiconductor

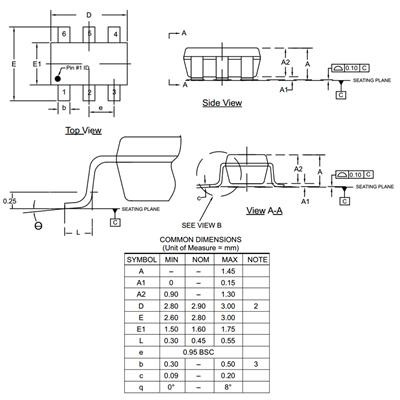

پکیج: SOT-23-6 (SC-74)
بستهبندی: Tape & Reel
عنوان گروه: LED Lighting Drivers
توضیحات: LED Lighting Drivers http://diodes.com/datasheets/AP3031.pdf
Frequency 1 MHz
Number of Channels 1 Channel
Output Current 1.4 A
Input Voltage MIN 2.7 V
Input Voltage MAX 16 V
Supply Current 5 mA
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand BCD Semiconductor
Package SOT-23-6 (SC-74)
AP3031KTR-G1 یک درایور LED پیشرفته از شرکت Diodes Incorporated است که به طور خاص برای کاربردهای نورپردازی LED طراحی شده است. این تراشه یک مبدل DC/DC مبتنی بر اینداکتور با توپولوژی بوست (Step-Up) است که برای تغذیه آرایههای LED در نمایشگرهای LCD با اندازه 7 تا 10 اینچ (مانند آرایههای 3*13 LED) ایدهآل است. با کارایی بالا، طراحی کمحجم و ویژگیهای حفاظتی پیشرفته، این محصول انتخابی مناسب برای پروژههای حرفهای در حوزه الکترونیک و نورپردازی است.
ویژگیهای کلیدی
-
کارایی بالا: تا 92% راندمان در ولتاژ ورودی 9 ولت و جریان خروجی 260 میلیآمپر، و تا 84% در ولتاژ ورودی 5 ولت.
-
فرکانس سوئیچینگ سریع: فرکانس 1 مگاهرتز که امکان استفاده از قطعات خارجی کوچکتر (مانند اینداکتور 4.7 میکروهانری و خازن خروجی 0.47 میکروفاراد) را فراهم میکند.
-
محدوده ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی بین 2.7 تا 16 ولت، مناسب برای کاربردهای متنوع.
-
ولتاژ فیدبک پایین: ولتاژ فیدبک 200 میلیولت برای بهینهسازی مصرف انرژی.
-
حفاظتهای پیشرفته: شامل حفاظت در برابر ولتاژ اضافی خروجی (OVP)، محدودسازی جریان سیکل به سیکل (1.4 آمپر)، محافظت در برابر اتصال باز، شروع نرم (Soft-Start)، خاموش شدن حرارتی (OTSD) و قفل ولتاژ پایین (UVLO).
-
کنترل PWM: قابلیت تنظیم روشنایی LED از طریق مدولاسیون عرض پالس (PWM) برای نورپردازی دقیق و انعطافپذیر.
-
بستهبندی کمحجم: بسته SOT-23-6 با ابعاد کوچک و مناسب برای نصب سطحی (SMD/SMT).
-
دمای کاری گسترده: عملکرد قابل اعتماد در بازه دمایی -40 تا +85 درجه سانتیگراد.
کاربردها
AP3031KTR-G1 به دلیل طراحی بهینه و عملکرد قوی، در محصولات مختلفی مورد استفاده قرار میگیرد:
-
نور پسزمینه نمایشگرهای LCD: مناسب برای پنلهای 7 تا 10 اینچی در دستگاههایی مانند فریمهای عکس دیجیتال و GPS.
-
الکترونیک مصرفی: استفاده در دستگاههای قابل حمل مانند پخشکنندههای DVD پرتابل (PDVD) و دستگاههای EPC.
-
نورپردازی عمومی: ایدهآل برای سیستمهای روشنایی LED که نیاز به کارایی بالا و اندازه کوچک دارند.
مشخصات فنی
|
ویژگی |
مقدار |
|---|---|
|
نوع |
درایور LED (DC/DC Regulator) |
|
توپولوژی |
بوست (Step-Up) |
|
تعداد خروجیها |
1 |
|
جریان سوئیچینگ |
1.4 آمپر |
|
ولتاژ ورودی |
2.7 تا 16 ولت |
|
فرکانس کاری |
1 مگاهرتز |
|
نوع دیمینگ |
PWM |
|
دمای کاری |
-40 تا +85 درجه سانتیگراد |
|
بستهبندی |
SOT-23-6 (TSOT-23-6) |
|
استاندارد RoHS |
سازگار با RoHS3 |
|
سطح حساسیت رطوبت (MSL) |
1 (نامحدود) |
مزایای استفاده از AP3031KTR-G1
-
اندازه کوچک و طراحی ساده: استفاده از قطعات خارجی کمحجم و تعداد کم، این تراشه را برای طراحیهای فشرده مناسب میکند.
-
قابلیت اطمینان بالا: ویژگیهای حفاظتی متعدد، پایداری و ایمنی مدار را در شرایط مختلف تضمین میکنند.
-
انعطافپذیری در کاربرد: پشتیبانی از ولتاژهای ورودی متنوع و قابلیت تنظیم روشنایی، این محصول را برای پروژههای مختلف مناسب میسازد.
-
مصرف انرژی بهینه: راندمان بالا و ولتاژ فیدبک پایین، مصرف انرژی را به حداقل میرساند.
سوالات متداول (FAQ)
1. AP3031KTR-G1 برای چه نوع LEDهایی مناسب است؟
این درایور برای آرایههای LED با جریان تا 260 میلیآمپر و ولتاژ خروجی تا 37 ولت طراحی شده است. بهویژه برای نور پسزمینه در نمایشگرهای LCD با آرایش 3*13 LED مناسب است.
2. آیا این تراشه نیاز به قطعات خارجی خاصی دارد؟
بله، برای عملکرد بهینه، استفاده از یک اینداکتور 4.7 میکروهانری و خازن خروجی 0.47 میکروفاراد توصیه میشود. این قطعات به دلیل فرکانس 1 مگاهرتز، اندازه کوچکی دارند.
3. چگونه میتوان روشنایی LEDها را با این درایور تنظیم کرد؟
AP3031KTR-G1 از دیمینگ PWM پشتیبانی میکند، به این معنا که با اعمال سیگنال PWM به پین مربوطه، میتوانید روشنایی LEDها را بهصورت دقیق تنظیم کنید.
