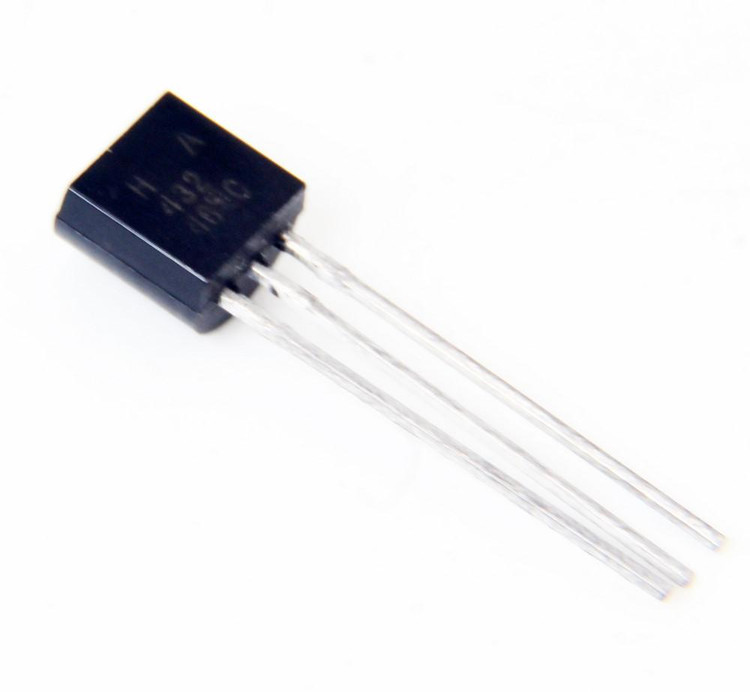

رگولاتور TL432

رگولاتور شنت قابل تنظیم TL432 یک قطعه الکترونیکی پیشرفته و پرکاربرد است که به عنوان یک مرجع ولتاژ دقیق در مدارهای الکترونیکی استفاده می‌شود. این محصول که توسط شرکت‌های معتبری مانند Texas Instruments (TI)، STMicroelectronics و Diodes Incorporated تولید می‌شود، به دلیل پایداری حرارتی بالا، دقت قابل توجه و انعطاف‌پذیری در تنظیم ولتاژ خروجی، در کاربردهای متعددی از جمله رگولاسیون داخلی، منابع تغذیه قابل تنظیم و منابع تغذیه سوئیچینگ مورد استفاده قرار می‌گیرد.

TL432 یک رگولاتور شنت سه‌پین با مشخصات الکتریکی مشابه TL431 است، اما با پین‌آوت معکوس در بسته‌بندی‌های DBV، DBZ و PK. این ویژگی آن را به گزینه‌ای مناسب برای طراحی‌هایی تبدیل می‌کند که نیاز به چیدمان پین متفاوت دارند. TL432 با امکان تنظیم ولتاژ خروجی بین حدود 2.5 ولت تا 36 ولت با استفاده از دو مقاومت خارجی، انعطاف‌پذیری بالایی را برای مهندسان الکترونیک فراهم می‌کند.

ویژگی‌های کلیدی TL432

• دقت بالا: TL432 در سه گرید مختلف (B، A و استاندارد) با تلرانس اولیه 0.5%، 1% و 2% در دمای 25 درجه سانتی‌گراد عرضه می‌شود، که دقت فوق‌العاده‌ای را برای کاربردهای حساس فراهم می‌کند.

• پایداری حرارتی: این رگولاتور در محدوده‌های دمایی مختلف (از 0 تا 70 درجه سانتی‌گراد برای سری C، از -40 تا 85 درجه سانتی‌گراد برای سری I و از -40 تا 125 درجه سانتی‌گراد برای سری Q) عملکرد پایداری دارد، که آن را برای کاربردهای صنعتی و خودرویی ایده‌آل می‌سازد.

• امپدانس خروجی پایین: با امپدانس خروجی معمولی 0.2 اهم، TL432 عملکردی سریع و پایدار در پاسخ به تغییرات بار ارائه می‌دهد.

• جایگزین زینر دایود: ویژگی روشن شدن سریع و مشخصه‌های دقیق، TL432 را به جایگزینی عالی برای دیودهای زینر در بسیاری از کاربردها تبدیل کرده است.

• جریان کاری گسترده: این رگولاتور می‌تواند در محدوده جریان 1 تا 100 میلی‌آمپر عمل کند، که آن را برای طیف وسیعی از طراحی‌های الکترونیکی مناسب می‌سازد.

کاربردها

TL432 به دلیل ویژگی‌های منحصربه‌فرد خود در بسیاری از صنایع و کاربردها مورد استفاده قرار می‌گیرد:

• منابع تغذیه قابل تنظیم: برای تنظیم دقیق ولتاژ خروجی در منابع تغذیه خطی و سوئیچینگ.

• رگولاسیون داخلی: در سیستم‌های الکترونیکی خودرو، برای اطمینان از پایداری ولتاژ در شرایط دمایی متنوع.

• مدارهای محافظتی: به عنوان مرجع ولتاژ در مدارهای حفاظت در برابر اضافه ولتاژ یا جریان.

• دستگاه‌های صنعتی و تجاری: در تجهیزات با نیاز به دقت بالا و پایداری در برابر تغییرات دما.

مزایای TL432 نسبت به رقبا

TL432 در مقایسه با سایر رگولاتورهای شنت، به ویژه در نسخه‌های بهبودیافته مانند TL432LI-Q1، ویژگی‌های برتری مانند کاهش رانش دمایی (63 ppm/°C) و جریان مرجع پایین‌تر (Iref) ارائه می‌دهد که دقت سیستم را بهبود می‌بخشد. همچنین، تفاوت پین‌آوت آن نسبت به TL431 امکان استفاده در طراحی‌های خاص را فراهم می‌کند.

سوالات متداول (FAQ)

1. TL432 چه تفاوتی با TL431 دارد؟
   TL432 از نظر مشخصات الکتریکی مشابه TL431 است، اما پین‌آوت معکوسی در بسته‌بندی‌های DBV، DBZ و PK دارد. این تفاوت باعث می‌شود که TL432 در برخی طراحی‌های خاص که نیاز به چیدمان پین متفاوت دارند، مناسب‌تر باشد.

2. آیا TL432 برای کاربردهای خودرویی مناسب است؟
   بله، نسخه TL432-Q1 برای کاربردهای خودرویی طراحی شده و با دمای عملیاتی -40 تا 125 درجه سانتی‌گراد و پایداری حرارتی بالا، گزینه‌ای ایده‌آل برای سیستم‌های الکترونیکی خودرو است.

3. چگونه می‌توان ولتاژ خروجی TL432 را تنظیم کرد؟
   ولتاژ خروجی TL432 با استفاده از دو مقاومت خارجی متصل به پین‌های مرجع و کاتد قابل تنظیم است. با تنظیم نسبت این مقاومت‌ها، می‌توان ولتاژ خروجی را بین 2.5 تا 36 ولت تنظیم کرد.
