توضیحات

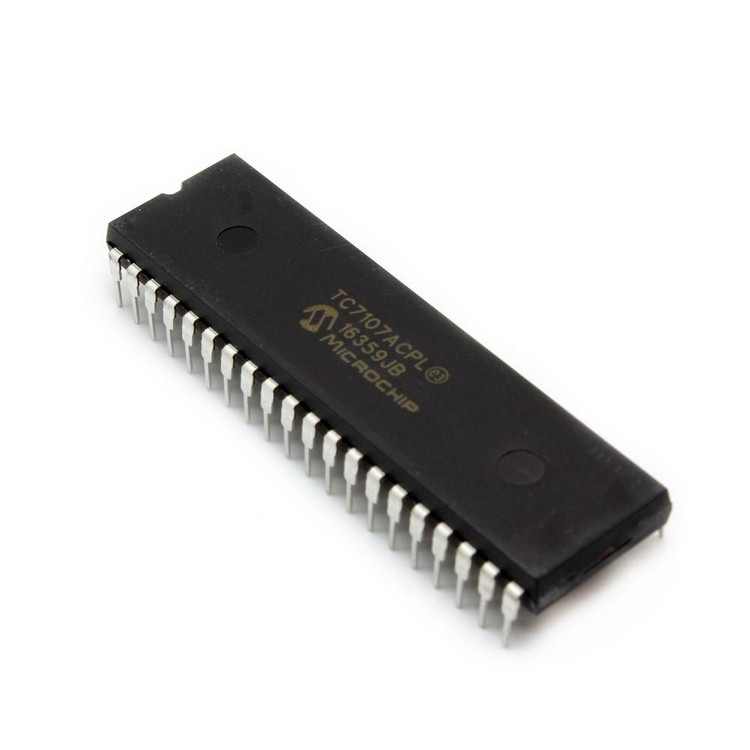

نام قطعه: TC7107ACPL
نام کارخانه‌ای: TC7107ACPL
تعداد رقم ها 3.5
تعداد سگمنت ها 24
نوع نصب روی برد Through Hole
جریان تامین 1.8 میلی آمپر
کمترین ولتاژ تغذیه 5 ولت
بیشترین ولتاژ تغذیه 5 ولت
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
تعداد در بسته: 10 عدد
برند: Microchip Technology
پکیج: DIP-40
بسته‌بندی: Tube
عنوان گروه: LED Display Drivers
دیتاشیت: TC7107ACPL
توضیحات: ADC Parllel 3.5 Digit LCD/LED 3 1/2 Digit,Lcd/Led Display, A/D Converters; Guaranteed Zero Reading For 0V Input,1pA Current,15mVp,10mW
Number of Digits 3.5
Number of Segments 24
Mounting Style Through Hole
Supply Current 1.8 mA
Supply Voltage (Min) 5 V
Supply Voltage (Max) 5 V
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +70 C°
Brand Microchip Technology
Package DIP-40

نقد و بررسی

TC7107ACPL یک مبدل آنالوگ به دیجیتال (ADC) با دقت 3-1/2 رقمی است که توسط شرکت Microchip Technology طراحی و تولید شده است. این تراشه با معماری دو شیب (Dual Slope) طراحی شده و برای کاربردهایی که نیاز به تبدیل سیگنال‌های آنالوگ به دیجیتال با دقت بالا و نمایش مستقیم روی نمایشگرهای LED دارند، ایده‌آل است. این محصول با ویژگی‌های پیشرفته و عملکرد قابل اعتماد، انتخابی مناسب برای پروژه‌های الکترونیکی حرفه‌ای و صنعتی محسوب می‌شود.

ویژگی‌های کلیدی

دقت بالا: رزولوشن 3-1/2 رقمی با دقت بالا برای اندازه‌گیری‌های دقیق.
معماری دو شیب: ارائه تبدیل پایدار و مقاوم در برابر نویز.
پشتیبانی از نمایشگر LED: درایور داخلی برای نمایش مستقیم داده‌ها روی نمایشگرهای 7-بخشی.
ولتاژ ورودی: پشتیبانی از ورودی‌های تک‌انتها و تفاضلی با دامنه ولتاژ 0.2 تا 2 ولت.
منبع تغذیه دوگانه: عملکرد با ولتاژ ±5 ولت (یا تک منبع +5 ولت با ملاحظات خاص).
دمای کاری: مناسب برای شرایط دمایی 0 تا 70 درجه سانتی‌گراد.

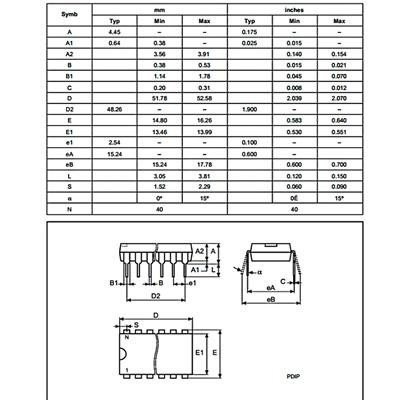

بسته‌بندی: ارائه شده در پکیج PDIP-40 با ابعاد 0.6 اینچ، مناسب برای نصب آسان.

کاربردها

TC7107ACPL به دلیل دقت و قابلیت‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

ابزارهای اندازه‌گیری دیجیتال: مانند مولتی‌مترها و ولت‌مترهای دیجیتال.
سیستم‌های مانیتورینگ صنعتی: برای اندازه‌گیری و نمایش پارامترهایی مانند دما، فشار و جریان.
تجهیزات پزشکی: در دستگاه‌های مانیتورینگ و تشخیصی که نیاز به دقت بالا دارند.
پروژه‌های الکترونیکی سفارشی: مناسب برای طراحی‌های DIY و پروتوتایپ‌های حرفه‌ای.

مزایای TC7107ACPL

مصرف انرژی بهینه: حداکثر توان اتلاف 1230 میلی‌وات، که برای کاربردهای کم‌مصرف مناسب است.
انعطاف‌پذیری در منبع تغذیه: امکان استفاده از منبع تغذیه تک یا دوگانه، بسته به نیاز پروژه.
مقاومت در برابر نویز: معماری دو شیب، دقت را در محیط‌های پرنویز تضمین می‌کند.
سازگاری با نمایشگرهای LED: کاهش نیاز به قطعات خارجی برای نمایش داده‌ها.

سوالات متداول (FAQ)

1. TC7107ACPL برای چه نوع نمایشگرهایی مناسب است؟

TC7107ACPL به‌طور خاص برای نمایشگرهای LED 7-بخشی طراحی شده است. این تراشه دارای درایور داخلی است که امکان اتصال مستقیم به نمایشگرهای LED را بدون نیاز به درایورهای اضافی فراهم می‌کند.

2. آیا این تراشه برای کاربردهای با منبع تغذیه تک مناسب است؟

بله، TC7107ACPL می‌تواند با منبع تغذیه تک +5 ولت کار کند، مشروط بر اینکه سیگنال ورودی در محدوده مشترک (Common-Mode Range) باشد و کمتر از ±1.5 ولت باشد. همچنین می‌توان از مبدل DC به DC مانند TSC7660 برای تولید ولتاژ منفی استفاده کرد.

3. تفاوت TC7107ACPL با TC7107CPL چیست؟

TC7107ACPL نسخه پیشرفته‌تر TC7107CPL است که بهبودهایی در دقت و پایداری دمایی دارد. مدل ACPL معمولا برای کاربردهایی که نیاز به دقت بالاتر دارند، توصیه می‌شود.

چرا TC7107ACPL را انتخاب کنیم؟

این تراشه با ترکیب دقت بالا، انعطاف‌پذیری در طراحی و سازگاری با نمایشگرهای LED، گزینه‌ای ایده‌آل برای مهندسان و طراحان الکترونیک است که به دنبال راه‌حلی قابل اعتماد و کارآمد برای تبدیل سیگنال‌های آنالوگ به دیجیتال هستند. چه در حال طراحی یک دستگاه اندازه‌گیری حرفه‌ای باشید یا یک پروژه سفارشی، TC7107ACPL عملکردی بی‌نقص ارائه می‌دهد.

خرید TC7107ACPL

برای خرید این محصول با کیفیت و اطمینان از اصالت کالا، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با قیمت‌های رقابتی و خدمات پشتیبانی حرفه‌ای ارائه می‌دهد.
