توضیحات

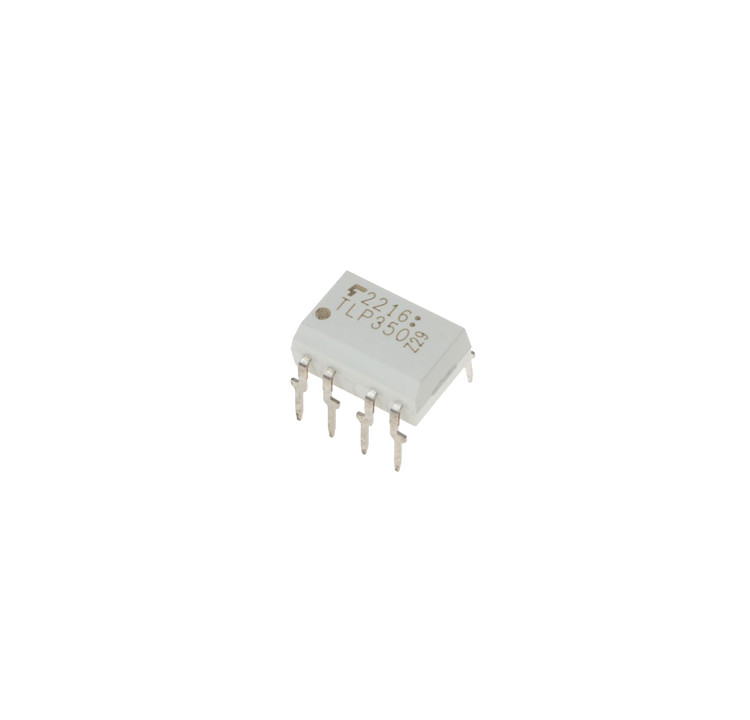

نام قطعه: اپتوکوپلر تک 8پین TLP350
نام کارخانه‌ای: TLP350
تعداد کانال 1 کانال
جریان 20 میلی آمپر
نوع خروجی Open Collector
ولتاژ معکوس 5 ولت
ولتاژ مستقیم 1.6 ولت
ولتاژ جداسازی 3.75 کیلو ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 100 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: Toshiba Corporation
پکیج: DIP-8
بسته‌بندی: Tube
عنوان گروه: MOSFET/IGBT Output Optocouplers
دیتاشیت: TLP350
توضیحات: اپتو ماسفت تک Single Channel Inverter for Air Conditioner , IGBT/Power MOSFET Gate Drive , Industrial Inverter , Isolation Voltage: 3750 Vrms , 11-
Number of Channels 1 Channel
Forward Current (If) 20 mA
Output Type Open Collector
Reverse Voltage (Vrrm) 5 V
Forward Voltage (Vf) 1.6 V
Isolation Voltage 3.75 kVrms
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 100 C°
Brand Toshiba Corporation
Package DIP-810C4PIN

نقد و بررسی

مقدمه

TLP350 یک اپتوکوپلر پیشرفته از شرکت توشیبا (Toshiba) است که به دلیل عملکرد قابل اعتماد و ویژگی‌های برجسته‌اش، در کاربردهای صنعتی و الکترونیکی مورد توجه قرار گرفته است. این محصول با طراحی منحصربه‌فرد و کارایی بالا، به‌ویژه برای درایو گیت IGBTها و MOSFETهای قدرت، گزینه‌ای ایده‌آل محسوب می‌شود. در این مقاله، به بررسی ویژگی‌ها، کاربردها و مزایای TLP350 می‌پردازیم و در انتها به سوالات متداول پاسخ خواهیم داد.

ویژگی‌های کلیدی TLP350

TLP350 یک اپتوکوپلر با خروجی منطقی (Logic Output Optocoupler) است که در پکیج DIP-8 عرضه می‌شود. این محصول شامل یک دیود ساطع‌کننده نور مادون قرمز GaAlAs و یک فتودتکتور IC با سرعت بالا و بهره زیاد است. ویژگی‌های اصلی آن عبارتند از:

ولتاژ ایزولاسیون بالا: با توانایی تحمل ولتاژ ایزولاسیون 3750 Vrms، TLP350 ایمنی الکتریکی فوق‌العاده‌ای را در مدارهای حساس فراهم می‌کند.
مصونیت در برابر نویز گذرا: این اپتوکوپلر با داشتن سپر فارادی داخلی، مصونیت در برابر نویزهای گذرای حالت مشترک (Common-mode transient immunity) تا ±15 kV/µs را تضمین می‌کند.
خروجی توتم‌پول: خروجی توتم‌پول این محصول قابلیت جریان‌دهی و جریان‌کشی را فراهم می‌کند، که برای درایو گیت‌های IGBT و MOSFET بسیار مناسب است.
عملکرد در دماهای بالا: TLP350 با عملکرد تضمین‌شده تا دمای 100 درجه سانتی‌گراد، برای محیط‌های صنعتی سخت ایده‌آل است.
زمان سوئیچینگ سریع: با حداکثر زمان سوئیچینگ 500 نانوثانیه (tpLH/tpHL)، این محصول برای کاربردهای با سرعت بالا مناسب است.
جریان ورودی آستانه کم: با حداکثر جریان ورودی آستانه 5 میلی‌آمپر، مصرف انرژی پایینی دارد.
ولتاژ تغذیه گسترده: این اپتوکوپلر با ولتاژ تغذیه 15 تا 30 ولت کار می‌کند، که انعطاف‌پذیری بالایی در طراحی مدار فراهم می‌آورد.

کاربردهای TLP350

TLP350 به دلیل ویژگی‌های برجسته‌اش در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد، از جمله:

درایو گیت IGBT و MOSFET: TLP350 به‌طور خاص برای درایو گیت‌های IGBT و MOSFET در اینورترهای صنعتی، سیستم‌های تهویه مطبوع و درایوهای موتور طراحی شده است.
ایزولاسیون سیگنال: در سیستم‌های اتوماسیون صنعتی، این اپتوکوپلر برای ایزوله کردن سیگنال‌های دیجیتال بین بخش‌های مختلف سیستم استفاده می‌شود تا از حلقه‌های زمین (Ground Loops) جلوگیری کند.
منابع تغذیه سوئیچینگ (SMPS): TLP350 در فیدبک ایزوله‌شده از سمت ثانویه به سمت اولیه در منابع تغذیه سوئیچینگ، برای تنظیم ولتاژ خروجی به کار می‌رود.
تجهیزات پزشکی: این محصول برای ایزولاسیون ایمن در دستگاه‌های پزشکی، که نیاز به جداسازی الکتریکی بین بیمار و تجهیزات دارند، استفاده می‌شود.
سیستم‌های مخابراتی: TLP350 در انتقال سیگنال‌های ایزوله‌شده بین مراحل مختلف مدارهای مخابراتی به کار می‌رود، که به کاهش نویز و افزایش ایمنی کمک می‌کند.

مزایای استفاده از TLP350

ایمنی و قابلیت اطمینان بالا: ولتاژ ایزولاسیون بالا و مصونیت در برابر نویز، این محصول را به گزینه‌ای ایمن برای کاربردهای حساس تبدیل کرده است.
انعطاف‌پذیری در طراحی: پشتیبانی از ولتاژهای مختلف تغذیه و جریان ورودی کم، امکان استفاده در طیف گسترده‌ای از طراحی‌های مداری را فراهم می‌کند.
عملکرد پایدار در شرایط سخت: توانایی کار در دماهای بالا و محیط‌های صنعتی، TLP350 را به گزینه‌ای مناسب برای کاربردهای سنگین تبدیل کرده است.
سازگاری با استانداردهای جهانی: این محصول با استانداردهای RoHS سازگار است (در برخی مدل‌ها) و می‌تواند با استاندارد EN60747-5-5 (با انتخاب گزینه D4) مطابقت داشته باشد.

سوالات متداول (FAQ)

1. TLP350 برای چه نوع کاربردهایی مناسب است؟

TLP350 برای درایو گیت IGBTها و MOSFETهای قدرت در اینورترهای صنعتی، منابع تغذیه سوئیچینگ، سیستم‌های اتوماسیون صنعتی، تجهیزات پزشکی و مخابراتی مناسب است. این اپتوکوپلر به دلیل ایزولاسیون بالا و عملکرد سریع، در کاربردهایی که نیاز به ایمنی و سرعت بالا دارند، بسیار کارآمد است.

2. آیا TLP350 برای طراحی‌های جدید توصیه می‌شود؟

طبق اطلاعات شرکت توشیبا، TLP350 برای طراحی‌های جدید توصیه نمی‌شود (Not Recommended for New Design). با این حال، این محصول همچنان برای پروژه‌های موجود و کاربردهایی که نیاز به جایگزینی قطعات دارند، قابل استفاده است. برای طراحی‌های جدید، بهتر است با نماینده فروش توشیبا برای گزینه‌های جایگزین مشورت کنید.

3. چگونه می‌توان از اصالت و کیفیت TLP350 اطمینان حاصل کرد؟

برای اطمینان از اصالت و کیفیت TLP350، توصیه می‌شود این محصول را از توزیع‌کنندگان معتبر و مجاز خریداری کنید. بررسی دیتاشیت محصول و تأیید مشخصات فنی با نیازهای پروژه نیز ضروری است. همچنین، خرید از فروشگاه‌های معتبر مانند E366.ir می‌تواند تضمین‌کننده کیفیت و اصالت محصول باشد.

نتیجه‌گیری

TLP350 یک اپتوکوپلر با کارایی بالا و قابل اعتماد است که برای کاربردهای صنعتی و حساس طراحی شده است. با ویژگی‌های برجسته‌ای مانند ایزولاسیون بالا، مصونیت در برابر نویز و عملکرد سریع، این محصول انتخابی عالی برای مهندسان و طراحان مدار است. اگر به دنبال خرید TLP350 با اطمینان از اصالت و کیفیت هستید، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید.
